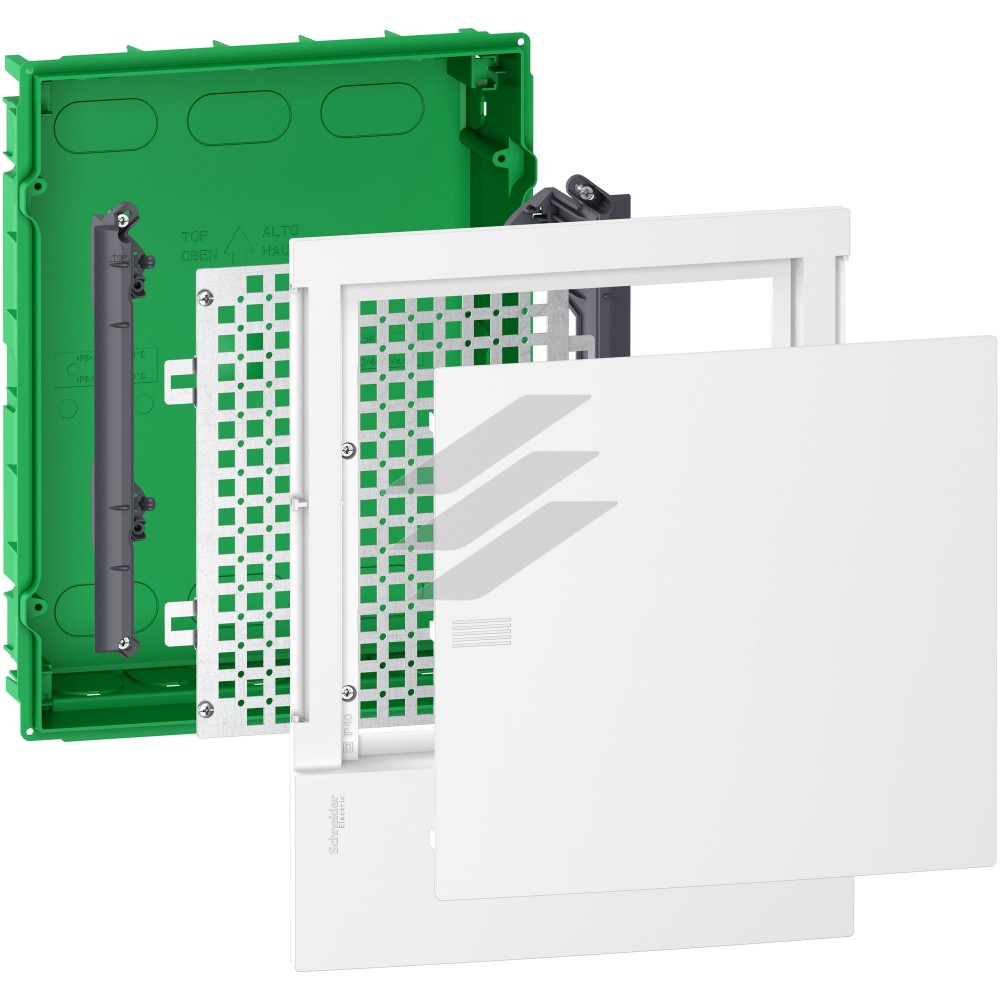

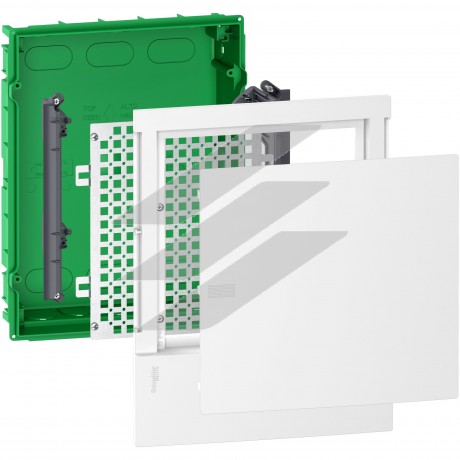

Щит прихованого монтажу Mini Pragma на мультимедіа 2 ряди Schneider Electric
Resi9 MP є мультимедійним щитом для встановлення модульного обладння, внутрішнього монтажу. Цей пластиковий щит має розмір 2 ряди по 12 модулів по 18 мм. В нього може бути встановлено всі типи модульного обладнання, що монтується на DIN-рейку. Ступінь захисту IP40. В комплект поставки входять білі двері. Колір лицьової сторони білий (RAL 9003). Щит призначений для нового встановлення або замінити старого щита у житлових приміщеннях. В комлект взодить монтажна сітка та пластина. Клемна колодка не передбачена. Номінальна напруга ізоляції Ui становить 400 В. Розсіювана потужність 47 Вт. Номінальний струм In до 63А. Він відповідає стандартам ДСТУ EN 60439-1 і 3, ДСТУ EN 60670-1 і 24. Загальні розміри (Ш) 294 мм x (В) 377 мм x (Г) 98 мм. Вага виробу 1,5 кг. Щит виготовлений з технопластику (задня частина та передня). Двері виготовлені з технопластику. Стійкість пластику до полум'я та аномального тепла становить 750°C для дверей і лицьової сторони та 850°C для задньої частини. Ступінь ударозахисту IK07. Робоча температура від -25°C до 60°C.
Головне
| Діапазон | Resi9 |
| Назва продукту | Resi9 MP |
| Тип виробу або компоненту | Огорожа |
| Тип шафи | Універсальний корпус |
| Nb модулів 18 мм в ряду | 12 |
| Кількість горизонтальних рядів Nb | 2 |
| Сумісність серії | LexCom Головна сторінка FIX DIN DIN-рейка
LexCom Головна сторінка FIX короб кріплення
LexCom Головна сторінка FIX гвинт Гвинтове кріплення
LexCom Головна сторінка FIX кабель Кабельний затискач |
| Додаткове обладнання | 1 Решітка |
| Тип дверей | Рівний
Оборотний |
| Ширина | Настінний: 270 мм
Зовні: 294 мм
Всередині: 217 мм |
| Висота | Настінний: 353 мм
Зовні: 377 мм
Всередині: 225 мм |
| Глибина | Зовні : 18 мм
Настінний : 80 мм
Всього : 98 мм
Всередині : 76 мм |
Додатково
| Монтаж шафи | Врівень |
| Кількість модулів Ш = 9 мм | 24 |
| Загальна кількість модулів шириною 18 мм | 24 |
| Розсіювана потужність [Вт] | 47 В |
| [In] номінальний струм | 63 А |
| [Ui] номінальна напруга ізоляції | 400 В |
| Тип рейки | Відсутній |
| Опис монтажної плати | Перфорований |
| Кабельний ввід | Попередньо вирізані отвори |
| Функція клемного блоку | Без |
| Матеріал корпусу | Задня частина Технопластичний
Двері Технопластичний
Передня панель Технопластичний |
| Маса нетто | 1,5 кг |
| Внутрішня глибина | 76 мм |
| Колір | Двері: білий (RAL 9003)
Передня панель: білий (RAL 9003) |
| Сегмент ринку | Житловий |
Навколишнє середовище
| Стандарти | ДСТУ EN 61439-1
ДСТУ EN 61439-3
ДСТУ EN 60670-1
ДСТУ EN 60670-24 |
| Вогнестійкість | Двері: 750 °C відповідно до EN 60695-2-11
Задня частина: 850 °C відповідно до EN 60695-2-11
Передня панель: 750 °C відповідно до EN 60695-2-11 |
| Ступінь захисту | IP40 |
| Ступінь ударозахисту | IK07 відповідно до ДСТУ EN 62262 |
| Робоча температура навколишнього середови | -25…60 °C |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 9,000 см |
| Ширина 1 упаковки | 30,000 см |
| Довжина 1 упаковки | 38,000 см |
| Вага 1 упаковки | 1,630 кг |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 5 |
| Висота 2 упаковки | 63,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 41,000 см |
| Вага 2 упаковки | 8,500 кг |
| Тип 3 упаковки | P12 |
| Кількість одиниць у 3 упаковці | 80 |
| Висота 3 упаковки | 120,000 см |
| Ширина 3 упаковки | 80,000 см |
| Довжина 3 упаковки | 120,000 см |
| Вага 3 упаковки | 180,000 кг |
