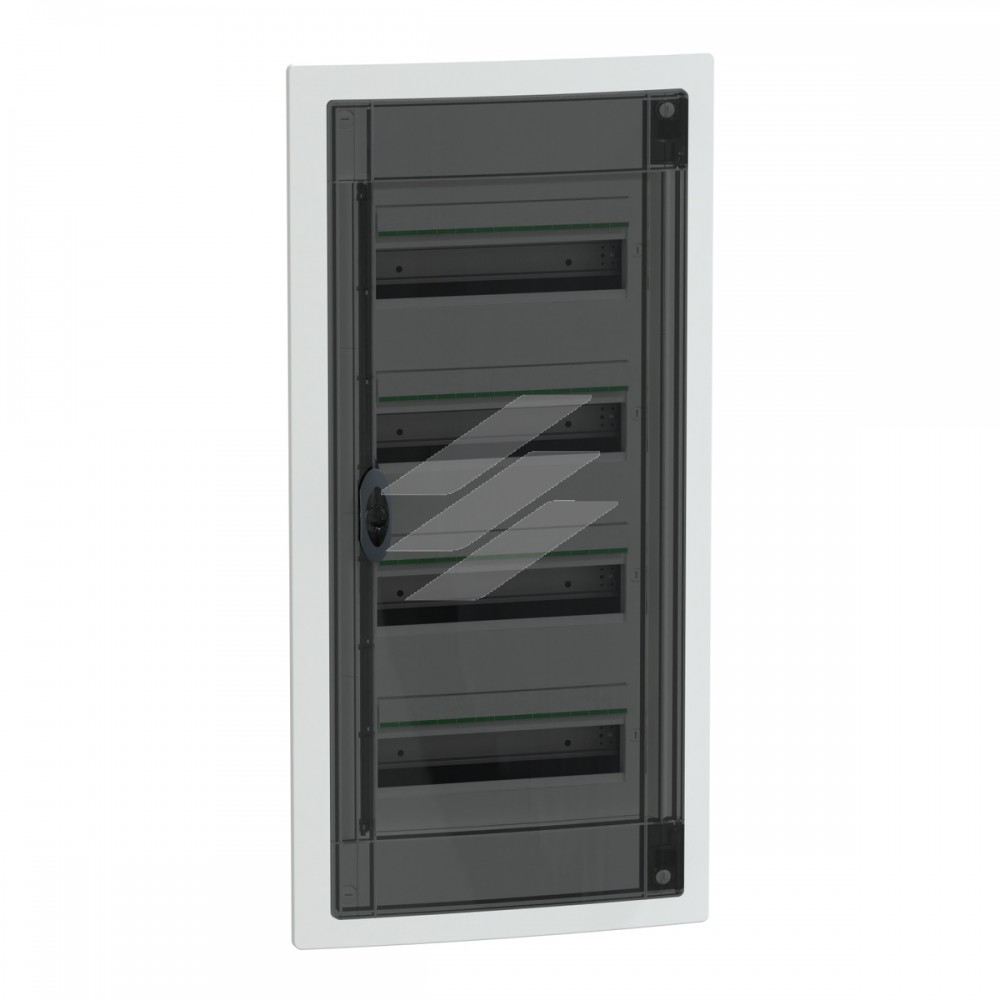

Розподільчий щит врізний 4Р 13 модулів, димчаті двері, Schneider Electric
Розподільчий щит врізний PrismaSeT XS. Зроблений з пластику, щит містить 4 ряди по 13 модулів ( 18мм ). У щиті можна розмістити всі типи модульних розподільних пристроїв. Щит призначений для встановлення всередині приміщень. Ступінь захисту IP40 ( при закритих дверях ). Комплектується прозорими димчастими дверцятами. Колір корпусу, пластрону білий (RAL 9003). Щит призначений для використання у житлових та промислових секторах. Щит розреблено для електриків, він ергономічний та гнучкий у встановленні. Кабелі можуть вводитися через верхню або нижню частину щита за допомогою зйомних пластин для введення кабелів. Можливо вводити кабелі та шини. Оснащений 1 задньою панеллю та 4 DIN-рейками. Рейки зйомні, що полегшує прокладання кабелів та технічне обслуговування. Комплектується з 1 клемним блоком заземлення та 1 клемним блоком нейтралі. Клемний блок заземлення забезпечує 32 виходи (4x (4x16 мм² + 4x10 мм²)). Клемний блок нейтралі має 32 виходи (4x (4x16мм² + 4x10мм²)). З щитом комплектуються: 4 маркувальні набори, 4 захисні пластини, 1 заглушка та елементи кріплення кабелів. Клас електричної ізоляції II. Номінальна напруга ізоляції Ui 400 В. Категорія перенапруги II. Номінальний струм In 90А. Розсіювана потужність 76 Вт. Повністю відповідає стандартам МЄК 60670-1 і 24, 61439-1 і 3. Загальні розміри: (Ш) 351 мм x (В) 810 мм x (Г) 129 мм. Вага виробу 5,900 кг.
Головне
| Діапазон | PrismaSeT |
| Назва продукту | XS |
| Тип виробу або компоненту | Огорожа |
| Тип шафи | Розподільна шафа |
| Монтаж шафи | Врівень |
Додатково
| Ширина | Всього: 396 мм
Вбудований: 366 мм |
| Висота | Всього: 810 мм
Вбудований: 780 мм |
| Глибина | Всього : 136,5 мм
Вбудований : 86,5 мм |
| Внутрішня глибина | 80 мм |
| Кількість модулів шириною 18 мм на ряд | 13 |
| Кількість горизонтальних рядів | 4 |
| Загальна кількість модулів шириною 18 мм | 52 |
| Кількість модулів Ш = 9 мм | 104 |
| Клас електричної ізоляції | Клас II |
| Додаткове обладнання | 4 ідентифікаційна етикетка
4 захисник етикетки
2 блок контактов
1 планка заглушки
1 Дверцята
4 DIN-рейка
1 back plate |
| Тип передньої панелі | Модульний |
| Тип дверей | Прозорий |
| Тип рейки | Симетричний DIN |
| Опис монтажної плати | Без монтажної пластини |
| Розсіювана потужність [Вт] | 76 В |
| [In] номінальний струм | 90 А |
| [Ui] номінальна напруга ізоляції | 400 В |
| Кабельний ввід | Кабель або трубка
Вирізані пластини
Знімні пластини |
| Кількість клемних блоків | 1 Нейтральний з 24 випереджає
1 Земля з 32 випереджає |
| Розподільчий блок відводів | 16 x 16 мм² + 16 x 10 мм² для Земля
3 x (4 x 16 mm² + 4 x 10 mm²) для Нейтральний |
| Клеми підключення | Гвинтове з'єднання (Земля) , 16 x 16 мм²
Гвинтове з'єднання (Земля) , 16 x 10 мм²
Гвинтове з'єднання (Нейтральний) , 12 x 16 мм²
Гвинтове з'єднання (Нейтральний) , 12 x 10 мм² |
| Опис параметрів блокування | Опція блокування клавіш |
| Матеріал корпусу | Задня частина Технопластичний
Шафа Технопластичний
Front plate Технопластичний
Двері Технопластичний |
| Маса нетто | 5,900 кг |
| Колір | Шафа: білий (RAL 9003)
Front plate: білий (RAL 9003)
Двері: Димчастий |
| Сегмент ринку | Житловий
Невеликі будівлі |
Навколишнє середовище
| Вогнестійкість | Задня панель: 650 °C відповідно до ДСТУ EN 60695-2-11
Шафа: 650 °C відповідно до ДСТУ EN 60695-2-11
Front plate: 650 °C відповідно до ДСТУ EN 60695-2-11
Двері: 750 °C відповідно до ДСТУ EN 60695-2-11 |
| Ступінь захисту | IP40 with closed door |
| Ступінь ударозахисту | IK09 with closed door |
| Категорія перенапруги | II |
| Робоча температура навколишнього середови | -25…60 °C |
| Стандарти | ДСТУ EN 60670-1
ДСТУ EN 60670-24 |
| Знак якості | IMQ |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 14,500 см |
| Ширина 1 упаковки | 41,000 см |
| Довжина 1 упаковки | 81,500 см |
| Вага 1 упаковки | 6,010 кг |
| Тип 2 упаковки | P12 |
| Кількість одиниць у 2 упаковці | 16 |
| Висота 2 упаковки | 98,000 см |
| Ширина 2 упаковки | 80,000 см |
| Довжина 2 упаковки | 120,000 см |
| Вага 2 упаковки | 105,000 кг |
Гарантія
