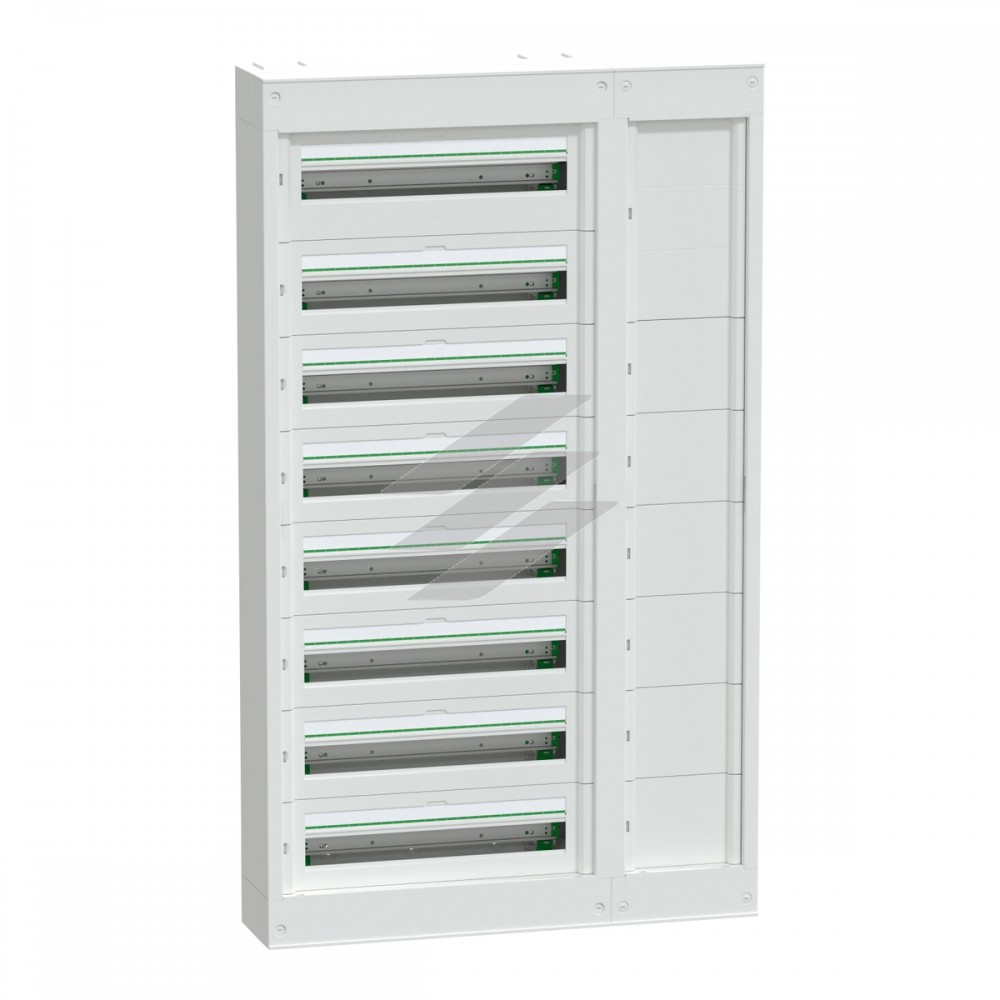

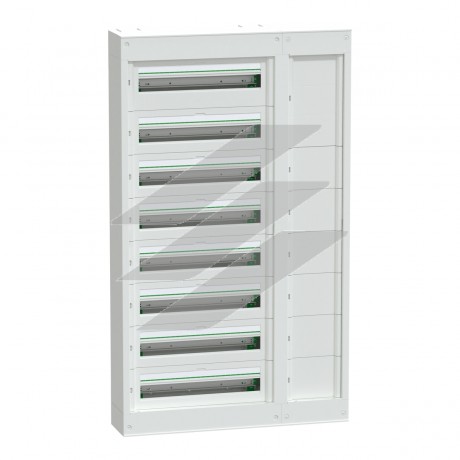

Щит накладний з розподільчими каналами, 8 полюсів, на 24 модулі, Schneider Electric
Розподільчий щит навісний PrismaSeT XS, оснащений бічними каналами. Зроблений з металу та пластику, щит містить 8 рядів по 24 модулі ( 18мм ). У ньому можна розмістити всі типи модульних розподільчих пристроїв. Корпус і бічний канал мають більший простір на першому ряду для розміщення вхідного автоматичного вимикача або вимикача NSXm 160, оснащеного, при необхідності, модулем захисту від витоку струму на землю. Щит призначений для встановлення всередині приміщень. Ступінь захисту IP41 ( з дверима ) і IP30 ( без дверей ). Колір корпусу, пластрону білий (RAL 9003). Щит призначений для використання у житлових та промислових секторах. Щит розреблено для електриків, він ергономічний та гнучкий у встановленні. Кабелі можуть вводитися через верхню або нижню частину щита за допомогою зйомних пластин для введення кабелів. Можливо вводити кабелі, шини та кабельні короби. Щит поставляється в зібраному вигляді. Оснащений 8 DIN-рейками. Рейки зйомні, що полегшує прокладання кабелів та технічне обслуговування. Комплектується з 1 клемним блоком заземлення. Клемний блок забезпечує 96 виходів (12x25 мм² + 84x4 мм²). Щит може вмістити вертикальний розподільний блок Acti9 VDIS 24 модулі. З щитом комплектуються: 8 захисних пластин, 7 кабельних зажимів, 8 пластронів, 8 заглушок. Клас електричної ізоляції II. Номінальна напруга ізоляції Ui 400 В. Категорія перенапруги II. Номінальний струм In 160 А. Відповідає стандартам МЄК 61439-1, 2 і 3. Загальні розміри: (Ш) 820 мм x (В) 1406 мм x (Г) 191 мм. Вага виробу 34,640 кг.
Головне
| Діапазон | PrismaSeT |
| Назва продукту | S |
| Тип виробу або компоненту | Огорожа |
| Тип шафи | Розподільна шафа |
| Опис шафи/панелі | Настінний корпус + повітропровід |
| Монтаж шафи | Поверхня |
Додатково
| Ширина | Всього: 820 мм |
| Висота | Всього: 1406 мм |
| Глибина | Всього : 191 мм |
| Кількість модулів шириною 18 мм на ряд | 24 |
| Кількість горизонтальних рядів | 8 |
| Загальна кількість модулів шириною 18 мм | 192 |
| Кількість модулів Ш = 9 мм | 384 |
| Клас електричної ізоляції | Клас II |
| Додаткове обладнання | 8 захисник етикетки
8 планка заглушки
1 блок контактов
8 modular plate
cable fixing hardware
7 Передня плита |
| Тип передньої панелі | Модульний |
| Тип рейки | Симетричний DIN |
| Опис монтажної плати | Без монтажної пластини |
| Знімна частина | DIN-рейка |
| Розсіювана потужність [Вт] | 257 В |
| [In] номінальний струм | 160 А |
| [Ui] номінальна напруга ізоляції | 400 В |
| Кабельний ввід | Кабель або трубка
Вирізані пластини
Кабель-канал
Знімні пластини |
| Кількість клемних блоків | 1 Земля з 96 випереджає |
| Розподільчий блок відводів | 12 x 25 mm² + 84 x 4 mm² для Земля |
| Клеми підключення | Гвинтове з'єднання (Земля) , 12 x 6…25 мм²
Задвигаються (Земля) , 84 x 1,5…4 мм² (гнучкий)
Задвигаються (Земля) , 84 x 6 мм² (жорсткий або багатожильний) |
| Опис параметрів блокування | Опція блокування клавіш |
| Матеріал корпусу | Шафа Металевий
Front plate Технопластичний |
| Маса нетто | 34,640 кг |
| Колір | Шафа: білий (RAL 9003)
Front plate: білий (RAL 9003) |
| Сегмент ринку | Житловий
Невеликі будівлі |
Навколишнє середовище
| Вогнестійкість | Front plate: 750 °C відповідно до ДСТУ EN 60695-2-11 |
| Ступінь захисту | IP30 без дверцят
IP41 З дверкою |
| Ступінь ударозахисту | IK08 без дверцят
IK09 З дверкою |
| Категорія перенапруги | II |
| Робоча температура навколишнього середови | -25…60 °C |
| Стандарти | ДСТУ EN 60670-1
ДСТУ EN 60670-24 |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 21,0 см |
| Ширина 1 упаковки | 86,0 см |
| Довжина 1 упаковки | 145,0 см |
| Вага 1 упаковки | 37,25 кг |
| Тип 2 упаковки | P2M |
| Кількість одиниць у 2 упаковці | 4 |
| Висота 2 упаковки | 98,0 см |
| Ширина 2 упаковки | 120,0 см |
| Довжина 2 упаковки | 200,0 см |
| Вага 2 упаковки | 169,0 кг |
Гарантія
