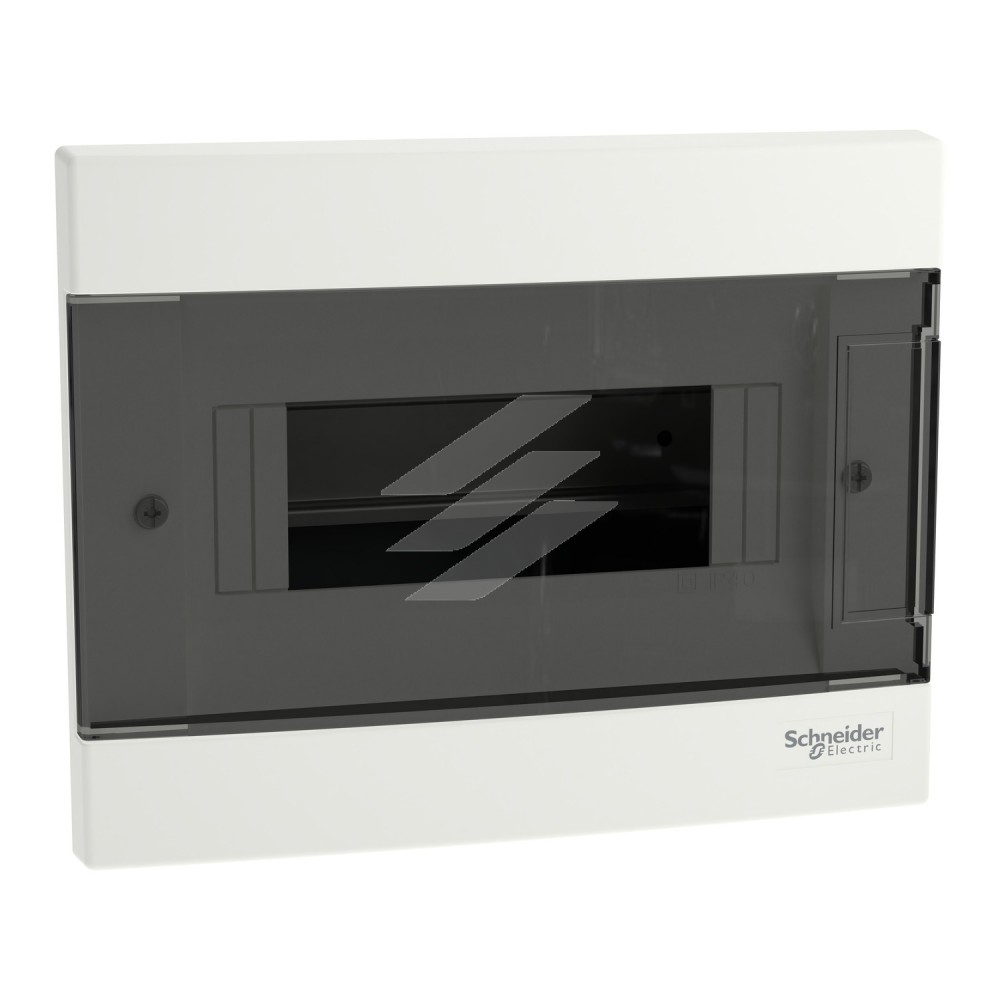

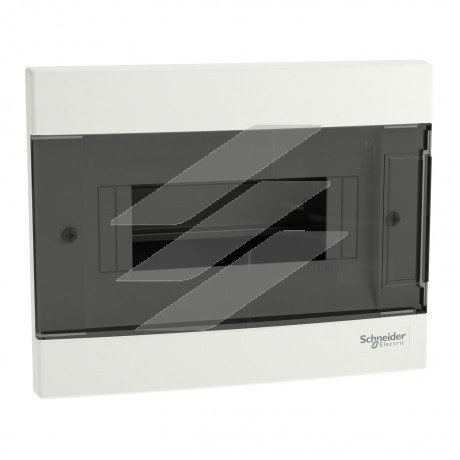

Щит EASY9 EU, прихованого монтажу 1Р 8 модулів, димчаті двері, Schneider Electric
Щит Easy9 EU це врізний розподільчий щит для модульного обладнання. Він розміром 1 ряд 8 модулів по 18 мм та в нього може бути встановлено будь-яке модульне обладнання. Щит поставляється разом з клемниками земля та нейтраль, та їх кріпленням. Кожен клемник має 8 клем підключення (4x16мм² + 4x10мм²). Він поставляється з димчастими дверима, які переставляються та відкриваються на кут 180°. Колір щита - білий (RAL 9003). Щит призначений для встановлення в приміщенні. Ступінь захисту IP40 з закритими і IP30 з відкритими дверима. Підведення кабелю можливо здійснити з 4 сторін щита через кабельні вводи. Він призначений для нового встановлення або заміни існуючого щита в житлових та малих комерційних будівлях. Його номінальний струм In 63 А. Номінальна напруга ізоляції Ui - 500 В. Номінальна робоча напруга Ue - 400 В. Внутрішня комплектація щита: захисний картон, зйомне шассі з DIN-рейкою, пластрон. Розміри: (Ш) 215 мм x (В) 170 мм x (Г) 96,5 мм. Ширина 16 модулів по 9 мм. Вага виробу - 0,58 кг. Щит виготовлено з самозатухаючого пластику. Його стійкість до вогню та надмірної температури становить 650°C протягом 30 хв відповідно до ДСТУ EN 60695-2-10. Клас електроізоляції ІІ (подвійна ізоляція). Ступінь забруднення 2. Відповідно до стандарту ДСТУ EN 62262 ступінь ударозахисту IK07. Робоча температура від -25°C до +60°C. Температура зберігання від -25°С до +70°С. Даний щит відповідає стандарту ДСТУ EN 60670-1-24.
Головне
| Діапазон | Easy9 |
| Назва продукту | Easy9 EU |
| Тип виробу або компоненту | Огорожа |
| Тип шафи | Модульний щит |
| Nb модулів 18 мм на ряд | 8 |
Додатково
| Монтаж шафи | Врівень |
| Кількість модулів Ш = 9 мм | 16 |
| Загальна кількість модулів шириною 18 мм | 8 |
| Тип рейки | DIN |
| Тип установки | Критий |
| Функція клемного блоку | Земля / нейтраль |
| Кількість клемних блоків | 1 Земля (Гвинтовий) з 8 випереджає
1 Нейтральний (Гвинтовий) з 8 випереджає |
| Розподільчий блок відводів | 4 x 16 mm² + 4 x 10 mm² для Земля
4 x 16 mm² + 4 x 10 mm² для Нейтральний |
| Кабельний ввід | Попередньо вирізані отвори |
| Тип дверей | Прозорий |
| Сторона відкривання дверей | Двосторонній (180 °) |
| [In] номінальний струм | 63 А |
| [Ue] номінальна робоча напруга | 400 В |
| [Ui] номінальна напруга ізоляції | 500 В |
| Матеріал корпусу | Шафа самозагасаючий пластик |
| Висота | 170 мм |
| Глибина | 96,5 мм |
| Ширина | 215 мм |
| Маса нетто | 0,58 кг |
| Колір | Шафа: білий (RAL 9003)
Двері: Димчастий |
Навколишнє середовище
| Стандарти | ДСТУ EN 60670-1
ДСТУ EN 60670-24 |
| Ступінь захисту | IP40 відповідно до ДСТУ EN 60529 (закриті двері)
IP30 відповідно до ДСТУ EN 60529 (Відкриті двері) |
| Ступінь ударозахисту | IK07 conforming to ДСТУ EN 62262 |
| Ступінь забруднення | 2 |
| Вогнестійкість | 650 °C ( 30 хв ) відповідно до ДСТУ EN 60695-2-10 |
| Клас електричної ізоляції | Клас II |
| Робоча температура навколишнього середови | -25…60 °C |
| Температура навколишнього повітря для збер | -25…70 °C |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 10,000 см |
| Ширина 1 упаковки | 17,000 см |
| Довжина 1 упаковки | 22,000 см |
| Вага 1 упаковки | 551,000 г |
| Тип 2 упаковки | CAR |
| Кількість одиниць у 2 упаковці | 12 |
| Висота 2 упаковки | 53,000 см |
| Ширина 2 упаковки | 41,000 см |
| Довжина 2 упаковки | 31,000 см |
| Вага 2 упаковки | 7,461 кг |
| Тип 3 упаковки | P12 |
| Кількість одиниць у 3 упаковці | 144 |
| Висота 3 упаковки | 120,000 см |
| Ширина 3 упаковки | 80,000 см |
| Довжина 3 упаковки | 120,000 см |
| Вага 3 упаковки | 101,532 кг |
