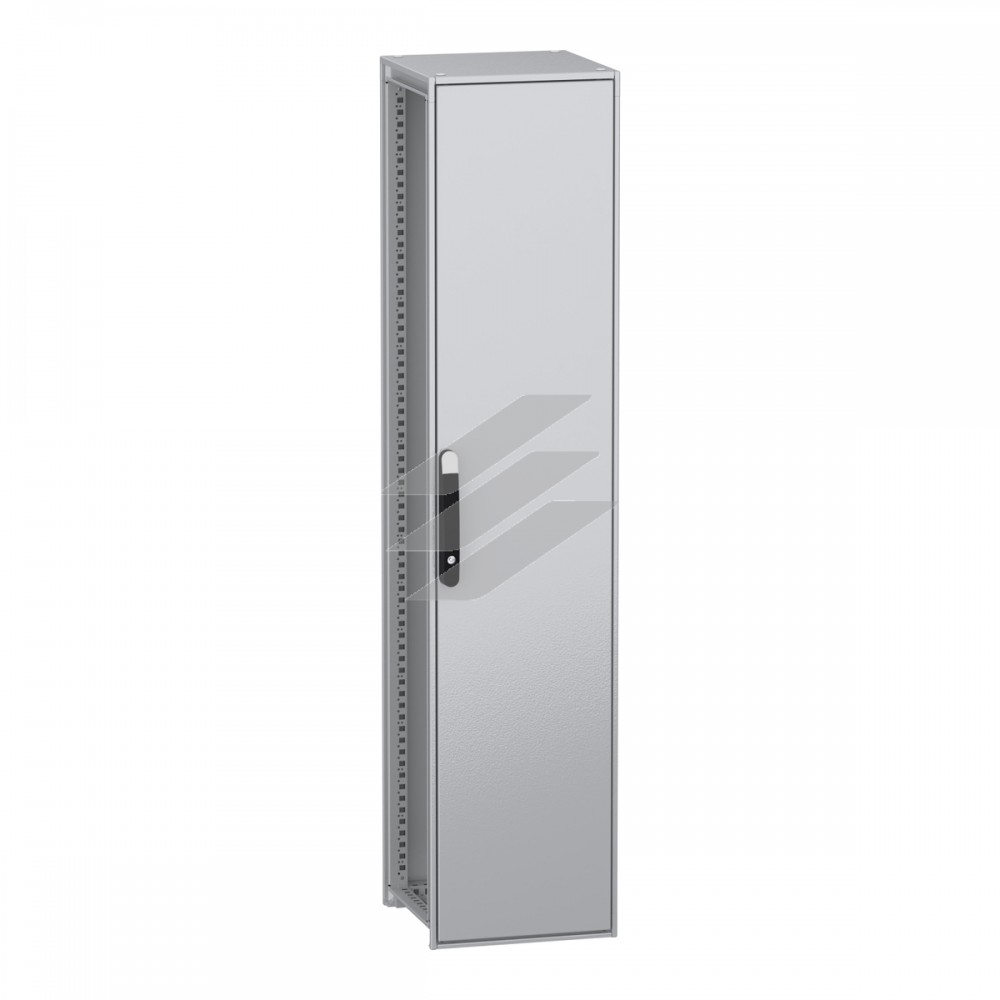

Шафа PANELSET SFN 1800x400x400, Schneider Electric
Це багатоцільовий підлогововий корпус PanelSeT SFN, для створення різних комбінацій електричних шаф (розподілення, керування, тощо...). Має номінальну висоту, ширину і глибину 1800 мм, 400 мм і 400 мм відповідно. Каркас і стійки корпусу виготовлені з оцинкованої сталі. Двері та панелі виготовлені зі сталевих листів, а ручка виготовлена з поліаміду 6 з 30% скловолокна. Порошкове епоксидно-поліефірне покриття. Корпус сірого кольору (RAL 7035), з чорною ручкою (RAL 9005). Одні двері, одна задня панель і один дах. Двері мають кут отвору до 120 градусів і є реверсивними, тобто їх можна перставити та відкрити з будь-якого боку. Двері з чотириточковою системою запирання. Ручка двері, має замок "Подвійний виріз 5 мм". Корпус має клас IP55, що робить його стійким до пилу, води та проникнення масла. Механічна стійкість до ударів - IK10. Зручний доступ з усіх сторін.
Головне
| Діапазон | PanelSeT |
| Розширений діапазон | PanelSeT SFN |
| Застосування | Багатоцільовий |
| Тип виробу або компоненту | Відповідний корпус |
| Номінальна висота шафи | 1800 мм |
| Номінальна ширина шафи | 400 мм |
| Номінальна глибина шафи | 400 мм |
| Монтаж шафи | Підлоговий |
| Склад пристрою | 1 конструкція
1 задня панель
1 дах
1 система замикання з ручкою: двері
1 двері |
Додатково
| Тип структури | Вбудовані в конструкцію панелі та двері
Сформована з однієї секції
Вертикальні стійки з'єднані з верх. і ниж. рамами
Перфорована конструкція з кроком 25 мм |
| Сторона відкривання дверей | Двосторонній (120 °) |
| Тип дверей | Звичайний передня частина |
| Опис монтажної плати | Без монтажної пластини |
| Тип сальникової панелі | Без сальникової накладки |
| Тип блокування | 4-точк. замок, ручка зі вставкою 5 мм з подвійним ригелем передні двері |
| Кількість дверей | Передня частина 1двері(и) |
| Доступність для експлуатації | Задня частина
Передня частина
Бокові сторони корпусу |
| Знімна частина | Дверцята гвинтами шарнір
Задня панель гвинтами
Дах гвинтами
Монтажна пластина кронштейн гвинтами
Висувна рейка гвинтами |
| Матеріал | Рама: оцинкована сталь
Стійки: оцинкована сталь
Двері: листова сталь
Панелі: листова сталь
Шарнір: замак
Ручка: поліамід 6 з 30% скловолокна |
| Покриття поверхні | Епоксидне покриття |
| Колір | Корпус: сірий (RAL 7035)
Ручка: чорний (RAL 9005) |
| Маса нетто | 49,9 кг |
Навколишнє середовище
| Стандарти | ДСТУ EN 62208
UL
CUL |
| Ступінь захисту NEMA | NEMA 3R/12 |
| Ступінь захисту | IP55 відповідно до ДСТУ EN 60529 |
| Ступінь ударозахисту | IK10 відповідно до ДСТУ EN 62262 |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 193,000 см |
| Ширина 1 упаковки | 45,000 см |
| Довжина 1 упаковки | 49,000 см |
| Вага 1 упаковки | 58,000 кг |
| Тип 2 упаковки | PAL |
| Кількість одиниць у 2 упаковці | 2 |
| Висота 2 упаковки | 193,000 см |
| Ширина 2 упаковки | 45,000 см |
| Довжина 2 упаковки | 98,000 см |
| Вага 2 упаковки | 116,000 кг |
Гарантія
| Coverage | Основний продукт |
| Гарантія | 18 months |
