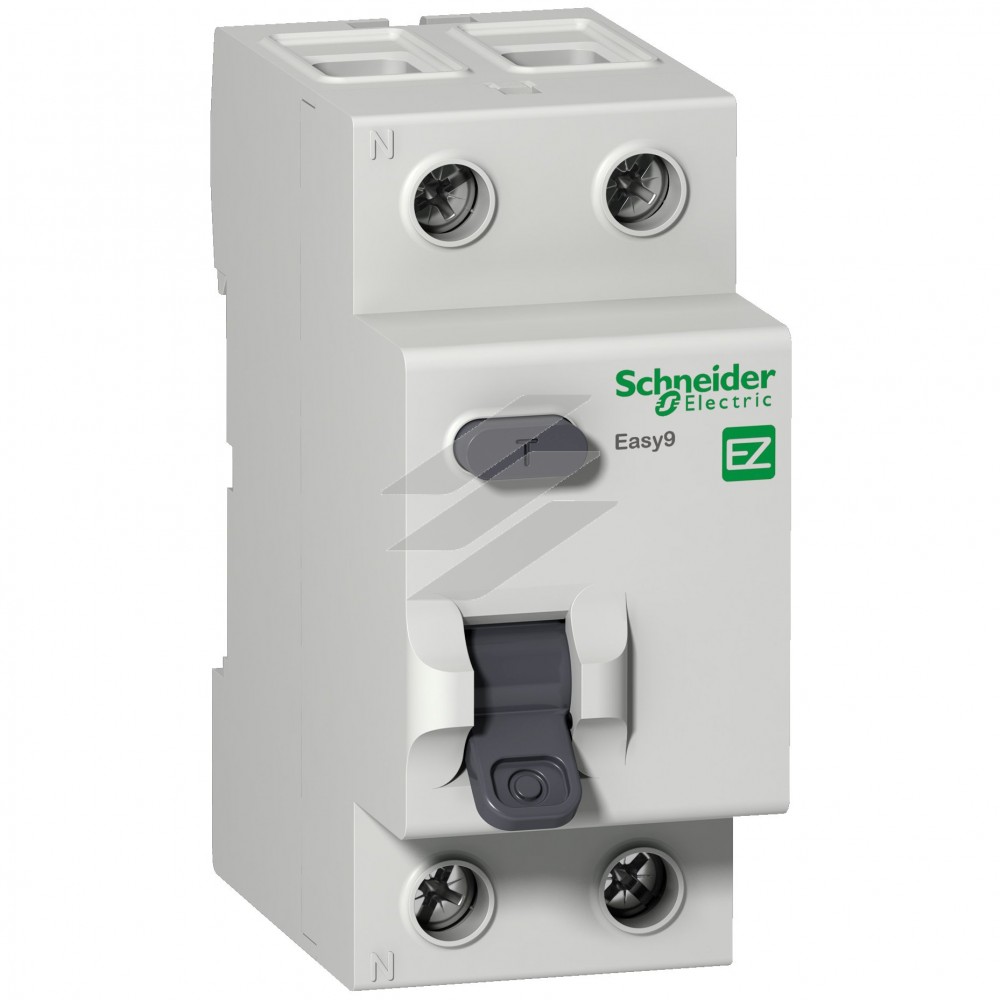

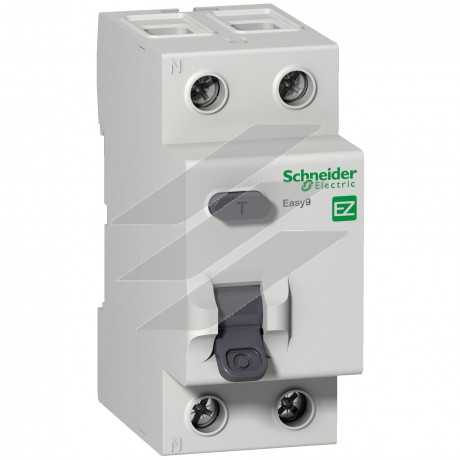

Диференційний вимикач (ПЗВ) Easy9 2р 0.3A 63A тип ''AC'', Schneider Electric
* При замовленнях більше 5000 грн. уточнюйте про наявність додаткових знижок
Диференційний вимикач (ПЗВ) Easy9 2р 0.3A 63A тип ''AC'', Schneider Electric
Це автоматичний вимикач диференційного струму Easy9 (АВДС). Це автоматичний вимикач 2P з номінальним струмом 63 A, класом захисту змінного струму та чутливістю до витоків струму на землю 300 мА. Цей продукт захищає від ураження електричним струмом при непрямому контакті та виникнення пожежі. Він також має захист від пожеж через постійний струм замикання на землю. Цей виріб має індикацію позитивного контакту з індикацією відключення при несправності на передній панелі за положенням рукоятки (вигравірувано 0-I). Це призначено для житлових і невеликих комерційних будівель сегменту ринку. Цей продукт відповідає стандарту ДСТУ EN 61008-1. Номінальний вимикач (Im/ιΔm) і ємність короткого замикання становить 500 А. (Inc / ιΔc) умовний номінальний струм короткого замикання становить 4500 A. Електрична витривалість - 2000 циклів. Механічна витривалість - 5000 циклів. Робоча напруга Ue - 230 В змінного струму. Номінальна напруга ізоляції 440 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 4 кВ. Частота - 50 Гц. Встановлюється на DIN-рейку. Кількість модулів Ш= 9мм - 4. Колір виробу світло-сірий (RAL7035). Розміри: (Ш) 36 мм x (В) 82 мм x (Г) 72 мм. Ступінь захисту IP20. Ступінь захисту IP40 в щиті відповідно до стандарту МЕК/EN 60529. Робоча температура: від -25°C до 60°C. Температура зберігання від -40°C до 85°C.
Головне
| Серія продукту | Easy9 |
| Тип виробу або компоненту | Автоматичний вимикач захисного відключення (ПЗВ) |
| Назва пристрою | УЗО Easy9 |
| Полюси | 2P |
| Положення нейтралі | Зліва |
| [In] номінальний струм | 63 А |
| [In] номінальний струм | 63 А |
| Тип мережі | Змінний струм |
| Чутливість до витоку струму | 300 мА |
| Час витримки захисту від витоку струму на з | Миттєвий |
| Клас захисту від витоку струму на землю | Тип АС |
| Номінальна вмикаюча та вимикаюча здатність | 500 А |
| Номінальний умовний струм короткого замика | Автоматичний вимикач Easy9: 4500 А 63 А |
Додатково
| Місцерозташування пристрою в системі | Вихідний |
| Частота мережі | 50 Гц |
| [Ue] номінальна робоча напруга | 230 В змінний струм 50 Гц |
| Технологія відключення диференційного стр | Залежний від напруги |
| [Ui] номінальна напруга ізоляції | 440 В змінний струм |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| Короткочасний струм | 250 А |
| Індикатор положення контакту | Так |
| Тип керування | Перемикач |
| Спосіб кріплення | Затисканням |
| Монтажна опора | DIN-рейка |
| Сумісність гребінчастих шин і розподільчих | Верхній: Так |
| Крок підключення | 18 мм між фазами |
| Кількість модулів Ш = 9 мм | 4 |
| Висота | 82 мм |
| Ширина | 36 мм |
| Глибина | 72 мм |
| Колір | Сірий (RAL 7035) |
| Механічна зносостійкість | 5000 циклів |
| Електрична зносостійкість | AC: 2000 циклів 230 В змінний струм 50 Гц |
| Клеми підключення | Термінал тунельного типу (Зверху або знизу) 1…25 мм² жорсткий Термінал тунельного типу (Зверху або знизу) 1…16 мм² гнучкий |
| Момент затягування | 2,5 Н.м Зверху або знизу |
| Сегмент ринку | Житловий Малий комерційний |
Навколишнє середовище
| Стандарти | ДСТУ EN 61008-1 |
| Сертифікація виробу | GOST-R CE EAC |
| Ступінь захисту | IP20 |
| Ступінь забруднення | 2 відповідно до ДСТУ EN 61008-1 |
| Тропічне виконання | 2 |
| Відносна вологість | 95 % на 55 °C |
| Робоча температура навколишнього середови | -25…60 °C |
| Температура навколишнього повітря для збер | -40…85 °C |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,27 см |
| Ширина 1 упаковки | 3,59 см |
| Довжина 1 упаковки | 8,54 см |
| Вага 1 упаковки | 138,0 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 39 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 6,287 кг |
| Тип 3 упаковки | PAL |
| Кількість одиниць у 3 упаковці | 624 |
| Висота 3 упаковки | 125,0 см |
| Ширина 3 упаковки | 60,0 см |
| Довжина 3 упаковки | 80,0 см |
| Вага 3 упаковки | 86112,0 г |
Гарантія
| Гарантія | 18 місяців |
| Пристрій захисного відключення (УЗО) / Вимикач диференціального струму (ВДТ) | |
| Кількість полюсів | 2 |
| Номінальна напруга | 230 В |
| Номінальний струм | 63 А |
| Номінальний струм витоку | 0.3 А |
| Спосіб монтажу | DIN-рейка |
| Тип струму витоку | AC (змінна) |
| Селективний захист | Ні |
| Здатність, відключаюча при короткому замиканні (Icw) | 4500 кА |
| Стійкість до імпульсного струму | NA кА |
| Частота | 50 Гц |
| Можлива додаткова комплектація | Ні |
| Ступінь захисту (IP) | IP20 |
| Конструктивний розмір (відповідно до DIN 43880) | 3 |
| Модульна ширина (загальна кількість модульних відстаней) | 2 |
| Глибина установча (вбудована) | 67.5 мм |
| Короткочасна затримка спрацьовування | Ні |
| Пристрій захисного відключення (УЗО) / Вимикач диференціального струму (ВДТ) | |
| Кількість полюсів | 2 |
| Номінальна напруга | 230 В |
| Номінальний струм | 63 А |
| Номінальний струм витоку | 0.3 А |
| Спосіб монтажу | DIN-рейка |
| Тип струму витоку | AC (змінна) |
| Селективний захист | Ні |
| Здатність, відключаюча при короткому замиканні (Icw) | 4500 кА |
| Стійкість до імпульсного струму | NA кА |
| Частота | 50 Гц |
| Можлива додаткова комплектація | Ні |
| Ступінь захисту (IP) | IP20 |
| Конструктивний розмір (відповідно до DIN 43880) | 3 |
| Модульна ширина (загальна кількість модульних відстаней) | 2 |
| Глибина установча (вбудована) | 67.5 мм |
| Короткочасна затримка спрацьовування | Ні |
