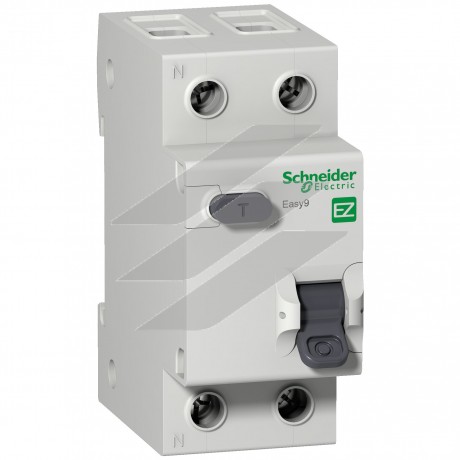

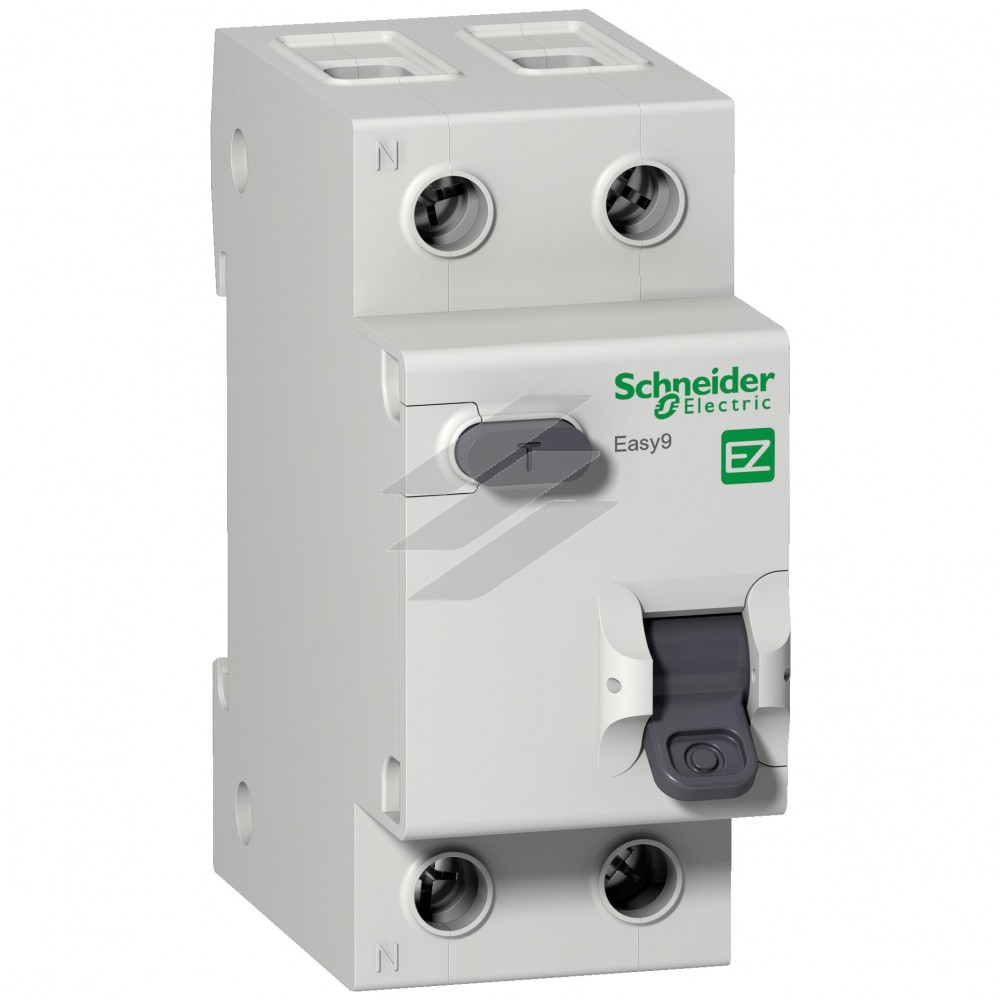

Диференційний вимикач (ПЗВ) Easy9 1P+N 32A 30мА тип ''AC'', Schneider Electric
* При замовленнях більше 5000 грн. уточнюйте про наявність додаткових знижок
Диференційний вимикач (ПЗВ) Easy9 1P+N 32A 30мА тип ''AC'', Schneider Electric
Автоматичний вимикач диференційного струму (АВДС) Easy9 — це низьковольтне модульне обладнання. АВДС 1P+N з номінальним струмом 32A In і кривою відключення C. Тип захисту від витоку на землю — AC з чутливістю 30 мА. Миттєве спрацювання АВДС. Номінальна відключаюча здатність Icn 4500 A відповідно до стандарту ДСТУ EN 61009-1. Захищає від струмів короткого замикання та перевантаження, а також від ураження електричним струмом через непрямий контакт та вірогідності загоряння. Має кнопку перевірки працездатності на передній панелі. Має індикацію несправності на передній панелі за положенням рукоятки (O-I). Цей продукт відповідає стандарту ДСТУ EN 61009-1. Електрична зносострійкість до 2000 циклів і механічна зносостійкість до 8000 циклів. Робоча напруга Ue становить 230 В змінного струму. Номінальна напруга ізоляції Ui 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp 4 кВ. Він монтується на DIN-рейку. Ширина 4 модулі по 9 мм. Колір виробу - світло-сірий (RAL 7035). Розміри: (Ш) 36 мм x (В) 81 мм x (Г) 66,5 мм. Ступінь захисту IP20. Ступінь захисту IP40 при встановленні в модульній шафі відповідно до стандарту IEC/EN 60529. Робоча температура від -25°C до 60°C. Температура зберігання від -40°С до 70°С.
Головне
| Діапазон | Easy9 |
| Тип виробу або компоненту | Автоматичний вимикач диференційного струму (АВДС) |
| Назва пристрою | Диференційний автоматичний вимикач Easy9 |
| Полюси | 1P + N |
| Положення нейтралі | Зліва |
| [In] номінальний струм | 32 А |
| Тип мережі | Змінний струм |
| Технологія розчеплювача | Тепломагнітний |
| Крива відключення | C |
| Чутливість до витоку струму | 30 мА |
| Час витримки захисту від витоку струму на з | Миттєвий |
| Клас захисту від витоку струму на землю | Тип АС |
| Відключаюча здатність | 4500 А Icn на 230 В змінний струм 50 Гц відповідно до ДСТУ EN 61009-1 |
Додатково
| Область застосування продукту | Розподіл |
| Місцерозташування пристрою в системі | Вихідний |
| [Ue] номінальна робоча напруга | 230 В змінний струм 50 Гц |
| Межа магнітного відключення | 5...10 x In |
| [Ui] номінальна напруга ізоляції | 500 В |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| Короткочасний струм | 250 А |
| Індикатор положення контакту | Так |
| Тип керування | Перемикач |
| Монтажна опора | DIN-рейка |
| Кількість модулів Ш = 9 мм | 4 |
| Висота | 81 мм |
| Ширина | 36 мм |
| Глибина | 66,5 мм |
| Колір | Сірий (RAL 7035) |
| Механічна зносостійкість | 8000 циклів |
| Електрична зносостійкість | 2000 циклів 230 змінний струм 50 Гц |
| Клеми підключення | Термінал тунельного типу (Зверху або знизу) 1…25 мм² жорсткий Термінал тунельного типу (Зверху або знизу) 1…16 мм² гнучкий |
| Момент затягування | 2 Н.м Зверху або знизу |
| Захист від витоку струму на землю | Інтегрований |
Навколишнє середовище
| Стандарти | ДСТУ EN 61009-1 |
| Сертифікація виробу | GOST EAC |
| Тропічне виконання | 2 |
| Відносна вологість | 95 % |
| Робоча температура навколишнього середови | -25…60 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,900 см |
| Ширина 1 упаковки | 4,400 см |
| Довжина 1 упаковки | 9,000 см |
| Вага 1 упаковки | 207,000 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 72 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 15,510 кг |
Гарантія
| Гарантія | 18 місяців |
| Пристрій захисного відключення (УЗО) / Вимикач диференціального струму (ВДТ) | |
| Відключення нейтралі (N) | Так |
| Загальна кількість полюсів | 2 |
| Тип напруги | AC (змінна) |
| Характеристика спрацьовування (крива струму) | C |
| Клас струмообмеження | UN |
| Здатність, відключаюча по EN 60898 | 4.5 |
| Захист від помилкового спрацьовування | Ні |
| Категорія перенапруги | 4 |
| Номінальна відключаюча здатність по IEC 60947-2 | NA |
| Ступінь забруднення | 2 |
| Кількість захищених полюсів | 1 |
| Підходить для прихованого монтажу (урівень) | Ні |
| Номінальна напруга | 230 В |
| Номінальний струм | 32 А |
| Номінальний струм витоку | 0.03 А |
| Тип струму витоку | AC (змінна) |
| Стійкість до імпульсного струму | NA кА |
| Частота | 50 Гц |
| Ступінь захисту (IP) | IP20 |
| Модульна ширина (загальна кількість модульних відстаней) | 2 |
| Глибина установча (вбудована) | 66.5 мм |
| Пристрій захисного відключення (УЗО) / Вимикач диференціального струму (ВДТ) | |
| Відключення нейтралі (N) | Так |
| Загальна кількість полюсів | 2 |
| Тип напруги | AC (змінна) |
| Характеристика спрацьовування (крива струму) | C |
| Клас струмообмеження | UN |
| Здатність, відключаюча по EN 60898 | 4.5 |
| Захист від помилкового спрацьовування | Ні |
| Категорія перенапруги | 4 |
| Номінальна відключаюча здатність по IEC 60947-2 | NA |
| Ступінь забруднення | 2 |
| Кількість захищених полюсів | 1 |
| Підходить для прихованого монтажу (урівень) | Ні |
| Номінальна напруга | 230 В |
| Номінальний струм | 32 А |
| Номінальний струм витоку | 0.03 А |
| Тип струму витоку | AC (змінна) |
| Стійкість до імпульсного струму | NA кА |
| Частота | 50 Гц |
| Ступінь захисту (IP) | IP20 |
| Модульна ширина (загальна кількість модульних відстаней) | 2 |
| Глибина установча (вбудована) | 66.5 мм |
