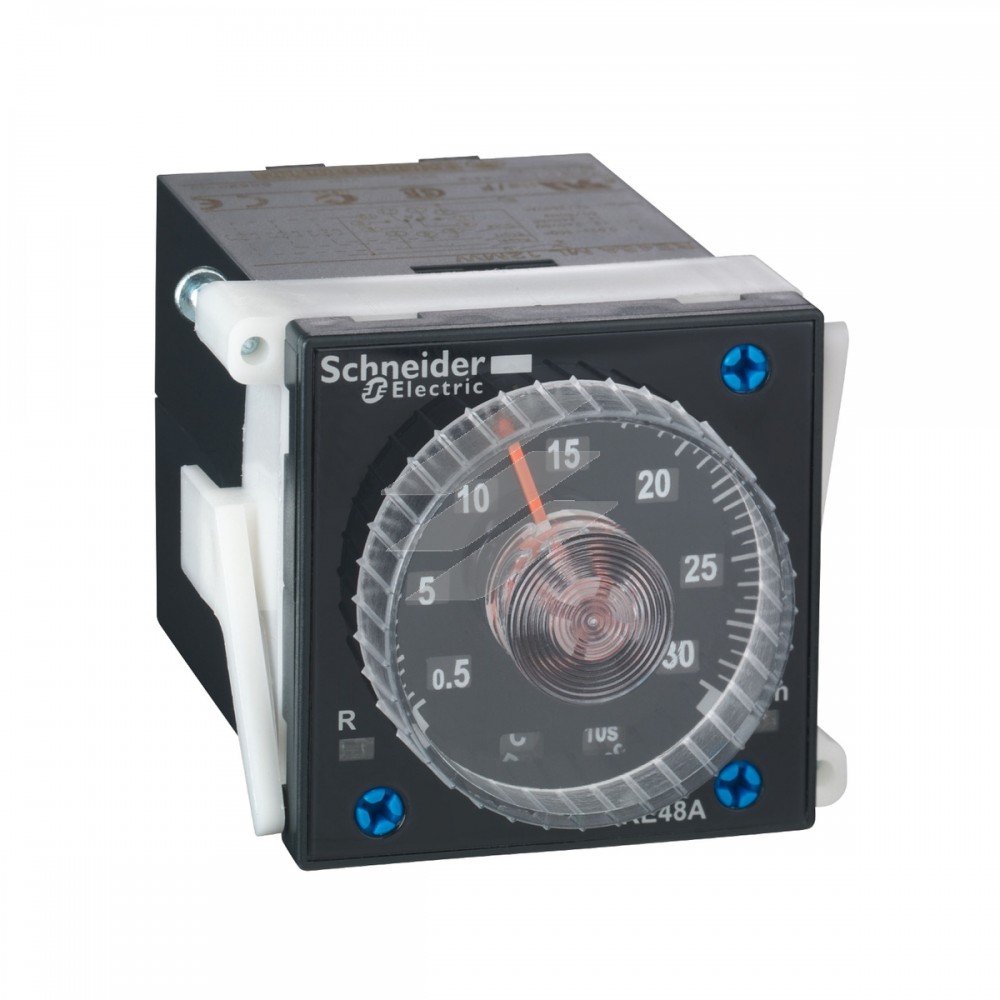

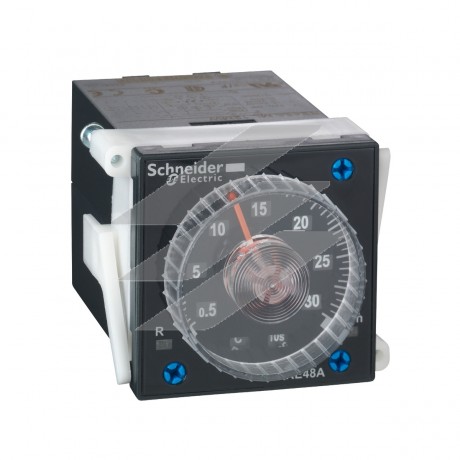

| Серія продукту | Harmony Таймерні реле |
| Електричне з'єднання | Втичний додатковий клемний блок 8 контакт(и) |
| Ширина | 48 мм |
| Тип виробу або компоненту | Panel-mounted/plug-in timer relay |
| Тип дискретного виходу | Реле |
| Тип контакту та з'єднання | 2 перемикаючі контакти часовий або миттєвий контакт, AgNi (без кадмію) |
| Найменування компонента | RE48 |
| Діапазон затримки часу | 2...120 год
5...300 хв
0.2...12 хв
2...120 с
0.2...12 год
0.02...1.2 с
0.5...30 год
0.2...12 с
5...300 год
0.5...30 с
0.05...3 с
5...300 с
2...120 хв
0.5...30 хв |
| [Us] номінальна напруга живлення | 24...240 В Змінний/постійний струм 50/60 Гц |
| Діапазон напруги | 0.85...1.1 Us змінний струм
0.9...1.1 Us постійний струм |
| [In] номінальний струм | 5 А |
| Розмір передньої панелі | 48 х 48 мм |
| Тип керування | Селекторний перемикач Лицьова панель |
| Матеріал корпусу | Самозатухаючий |
| Стабільність та повторюваність характерис | +/- 0,2 % від максимального значення налаштування відповідно до ДСТУ EN 61812-1 |
| Відхилення температури | +/- 0,02 %/°C від максимального встановленого значення відповідно до ДСТУ EN 61812-1 |
| Відхилення напруги | +/- 0,2 %/В від максимального значення налаштування на 48...240 В
+/- 1 %/В від максимального значення налаштування на 24...48 В |
| Налаштування точності витримки часу | +/- 5 % від повної шкали на 25 °C відповідно до ДСТУ EN 61812-1
+/- 10 % від повної шкали на 25 °C відповідно до ДСТУ EN 61812-1 |
| Time delay type | Затримка увімкнення живлення - A1- Delay on energization
Затримка увімкнення живлення - A2- Delay on energization
Інтервал - H1-Pulse-on energization
Інтервал - H2-Pulse-on energization |
| Минимальная длительность импульса | 20 мс |
| Інтегральний час | 25 мс після зняття напруги |
| Час зупинки | 55 мс |
| Коефіціент роботи під навантаженням | 100 % |
| Споживана потужність [ВА] | 6 В·А на 240 В |
| Споживання енергії [Вт] | 2 В на 240 В |
| Відключаюча здатність | 1250 В·А |
| Мінімальний струм перемикання | 100 мА |
| Максимальний струм перемикання | 5 А |
| Максимальна напруга перемикання | 250 В змінний/постійний струм |
| Електрична зносостійкість | 100000 циклів |
| Механічна зносостійкість | 30000000 циклів |
| Вихідна напруга | 240 В на 5 А AC-12
30 В на 2 А DC-13
240 В на 1,5 А AC-15 |
| Маркування | CE |
| Стійкість до імпульсних перенапруг | 1 кВ Диференційний режим відповідно до ДСТУ EN 61000-4-5 рівень 3
2 кВ Звичайний режим відповідно до ДСТУ EN 61000-4-5 рівень 3 |
| Монтажна опора | Основа встановлена: розетка
Кріплення на панель: постачається разом із виробом |
| Місцева сигналізація | 1 світлодіод (жовтий) for стан вихідного реле
Світлодіодний індикатор (зелений) for блимає: реле увімкнене, триває відлік часу
Світлодіодний індикатор (зелений) for постійно: реле увімкнене, відлік часу не ведеться |
| Доступна функція | A1- Delay on energization-2 перемикаючі контакти
A2- Delay on energization-2 перемикаючі контакти
H1-Pulse-on energization-2 перемикаючі контакти
H2-Pulse-on energization-2 перемикаючі контакти |
| Тип керування | Без тестової кнопки |
| Маса нетто | 0,14 кг |
| Форма контакту | Циліндричний |
| Кількість функцій | 4 |
| Відхилення відносної вологості | +/- 0.05 %/%RH of the maximum setting value відповідно до ДСТУ EN 61812-1 |
| Стійкість до коротких переривів споживання | 5 мс |
| Електрична міцність ізоляції | 2 кВ 1 mA/1 хвилина відповідно до ДСТУ EN 61812-1 |
| Захист від ураження електричним струмом | 4 кВ клас III відповідно до ДСТУ EN 60664-1
4 кВ клас III відповідно до ДСТУ EN 61812-1 |
| Стандарти | EN 50082-1/2
EN 50081-1/2
93/68/EEC
73/23/EEC
89/336/EEC
ДСТУ EN 60669-2-3
ДСТУ EN 61812-1 |
| Сертифікація виробу | cULus
UL
CSA
C-Tick |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -20…50 °C |
| Ступінь захисту | IP40 відповідно до ДСТУ EN 60529 (корпус)
IP50 відповідно до ДСТУ EN 60529 (передня панель) |
| Вібростійкість | 0,35 мм (f= 10…55 Гц) conforming to ДСТУ EN 60068-2-6 |
| Відносна вологість | 93 % без конденсату відповідно до ДСТУ EN 60068-2-3 |
| Стійкість до електростатичного розряду | 6 кВ в контакті відповідно до ДСТУ EN 61000-4-2 рівень 3
8 кВ в повітрі відповідно до ДСТУ EN 61000-4-2 рівень 3 |
| Стійкість до електромагнітного поля | 10 В/м 26 МГц - 1 ГГц відповідно до ДСТУ EN 61000-4-3 рівень 3 |
| Стійкість до швидких перехідних процесів | 2 кВ відповідно до ДСТУ EN 61000-4-4 рівень 3 (прямий)
4 кВ відповідно до ДСТУ EN 61000-4-4 level 4 (прямий) |
| Несприйнятливість до перешкод наведених ра | 10 В (0,15...80 MГц) відповідно до ДСТУ EN 61000-4-6 рівень 3 |
| Стійкість до падінь напруги | 30 % / 10 мс відповідно до ДСТУ EN 61000-4-11
95 % / 5 с відповідно до ДСТУ EN 61000-4-11
60 % / 100 ms відповідно до ДСТУ EN 61000-4-11 |
| Обурення випромінюване/провідне | Клас B 0.15...30 MHz відповідно до EN 55022 (EN 55011 група 1) |
