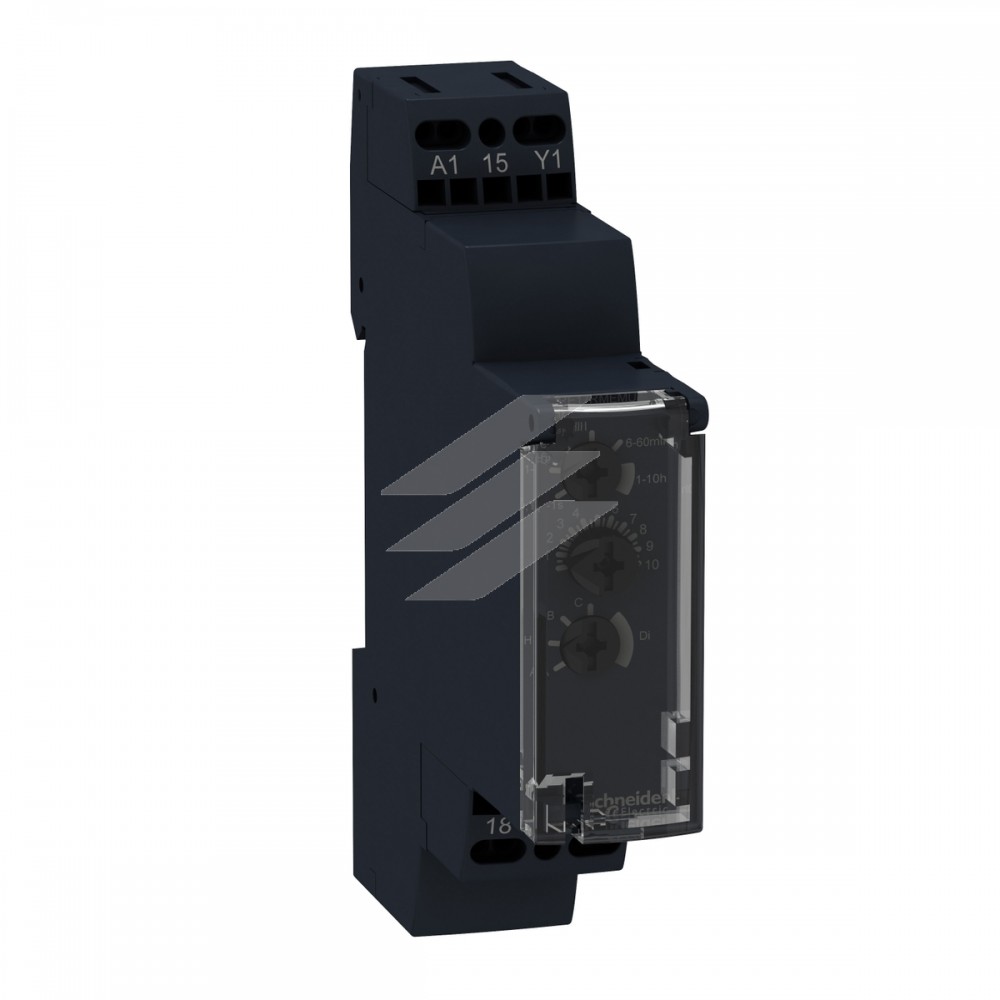

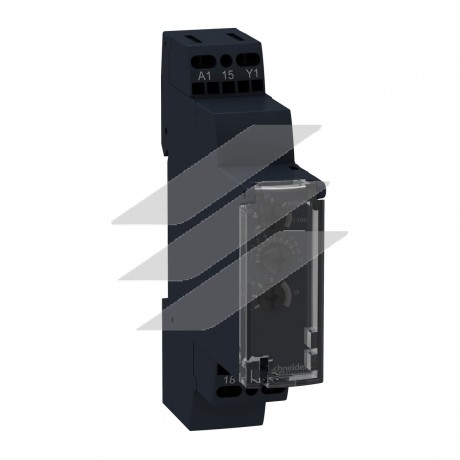

| Тип контакту та з'єднання | 1 перемикаючий контакт |
| Матеріал контакту | Без кадмію |
| Висота | 90 мм |
| Глибина | 72 мм |
| Тип керування | Селекторний перемикач Лицьова панель |
| [Us] номінальна напруга живлення | 24...240 В змінний струм 50/60 Гц
24 В постійний струм |
| Діапазон напруги | 0.85...1.1 Us |
| Частота мережі живлення | 50...60 Гц +/- 5 % |
| відпускання вхідної напруги | 10 В |
| Клеми підключення | Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) твердий без кабельного наконечника
Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника
Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником
Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником |
| Момент затягування | 0,6…1 Н.м відповідно до ДСТУ EN 60947-1 |
| Матеріал корпусу | Самозатухаючий |
| Стабільність та повторюваність характерис | +/- 0.5 % відповідно до ДСТУ EN 61812-1 |
| Відхилення температури | +/- 0.05 %/°C |
| Відхилення напруги | +/- 0.2 %/В |
| Налаштування точності витримки часу | +/- 10 % від повної шкали на 25 °C відповідно до ДСТУ EN 61812-1 |
| Time delay type | Затримка увімкнення живлення - A- Реле затримки увімкнення живлення
Затримка увімкнення живлення - At- Power on-delay relay w/ pause/summation (Y1)
Інтервал - B- Одноінтервальне реле з керуючим сигналом
Вимкнення з затримкою - C- Реле затримки вимкнення з сигналом керування
Симетричне миготіння - Симетричне миготливе реле (пуск. імпульс вимкн.)
Симетричне миготіння - Di- Симетричне миготливе реле (пусковий імпульс увімк.)
Інтервал - H- Інтервальне реле |
| тривалість імпульсу сигналу керування | 100 мс з паралельним навантаженням постійно
30 мс постійно |
| Опір ізоляції | 100 МОм на 500 В постійний струм відповідно до ДСТУ EN 60664-1 |
| Інтегральний час | 120 мс після зняття напруги постійно |
| Коефіціент роботи під навантаженням | 100 % |
| Споживана потужність [ВА] | 0…32 В·А на 240 В змінний струм |
| Максимальна споживана потужність [Вт] | 0,6 В в 24 В постійний струм |
| Мінімальний струм перемикання | 10 мА на 5 В постійний струм |
| Максимальний струм перемикання | 8 А змінний/постійний струм |
| Максимальна напруга перемикання | 250 В змінний струм |
| Відключаюча здатність | 2000 В·А |
| робоча частота | 10 Гц |
| Електрична зносостійкість | 100000 циклів для резистивний навантаження (8 А на 250 В змінний струм максимум) |
| Механічна зносостійкість | 10000000 циклів |
| Електрична міцність ізоляції | 2,5 кВ 1 mA/1 хвилина 50 Гц відповідно до ДСТУ EN 61812-1 |
| [Uimp] номінальна імпульсна витримувана напру | 5 кВ впродовж 1.2/50 мкс |
| затримка ввімкнення | 100 мс |
| Маркування | CE |
| Довжина між двома провідними частинами | 4 кВ/3 відповідно до ДСТУ EN 60664-1 |
| Показники надійності безпеки | MTTFd = 296,8 років
B10d = 270000 |
| Монтажне положення | Будь-яке положення щодо нормальної вертикальної площини монтажу |
| Монтажна опора | 35 мм DIN-рейка відповідно до ДСТУ EN 60715 |
| Місцева сигналізація | Світлодіодний індикатор для постійно: реле увімкнене, відлік часу не ведеться
Світлодіодний індикатор 80 % ON and 20 % OFF для блимає: триває відлік часу
Світлодіодний індикатор 5 % увімкнено та 95 % вимкнено для pulsing: relay de-energised, no timing in progress (except function Di-D, Li-L) |
| Доступна функція | A- Реле затримки увімкнення живлення-1 перемикаючий контакт
At- Power on-delay relay w/ pause/summation (Y1)-1 перемикаючий контакт
B- Одноінтервальне реле з керуючим сигналом-1 перемикаючий контакт
C- Реле затримки вимкнення з сигналом керування-1 перемикаючий контакт
Симетричне миготливе реле (пуск. імпульс вимкн.)-1 перемикаючий контакт
Di- Симетричне миготливе реле (пусковий імпульс увімк.)-1 перемикаючий контакт
H- Інтервальне реле-1 перемикаючий контакт |
| Маса нетто | 0,07 кг |
| Тип керування | Без тестової кнопки |
| Кількість функцій | 8 |
| Тип витримки часу | A, At, B, C, D, Di, H, Ht |
| Функціональність | Багатофункціональний |
| Код сумісності | RE17 |
| Стійкість до коротких переривів споживання | 20 мс |
| Стандарти | 2004/108/EC
ДСТУ EN 61000-6-2
ДСТУ EN 61000-6-3
ДСТУ EN 61000-6-1
2006/95/EC
ДСТУ EN 61812-1
ДСТУ EN 61000-6-4 |
| Сертифікація виробу | CSA
cULus |
| Температура навколишнього повітря для збер | -30…60 °C |
| Робоча температура навколишнього середови | -20…60 °C |
| Ступінь захисту | IP20 відповідно до ДСТУ EN 60529 (клемна колодка)
IP40 відповідно до ДСТУ EN 60529 (корпус)
IP50 відповідно до ДСТУ EN 60529 (передня панель) |
| Вібростійкість | 20 м/с ² (f= 10…150 Гц) conforming to ДСТУ EN 60068-2-6 |
| Ударостійкість | 15 gn для 11 мс відповідно до ДСТУ EN 60068-2-27 |
| Відносна вологість | 93 % без конденсату відповідно до ДСТУ EN 60068-2-30 |
| Електромагнітна сумісність | Тест на стійкість до електростатичного розряду: рівень перевірки: 6 кВ (в контакті) рівень 3 відповідно до ДСТУ EN 61000-4-2
Тест на стійкість до електростатичного розряду: рівень перевірки: 8 кВ (в повітрі) рівень 3 відповідно до ДСТУ EN 61000-4-2
Сприйнятливість до електромагнітних полів: рівень перевірки: 10 В/м (80 МГц - 1 ГГц) рівень 3 відповідно до ДСТУ EN 61000-4-3
Тест на стійкість до ел. перехідних процесів/імпульсів: рівень перевірки: 1 кВ (ємнісний з'єднувальний затискач) рівень 3 відповідно до ДСТУ EN 61000-4-4
Тест на стійкість до ел. перехідних процесів/імпульсів: рівень перевірки: 2 кВ (прямий) рівень 3 відповідно до ДСТУ EN 61000-4-4
1.2/50 µs тест на стійкість до імпульсної перенапруги: рівень перевірки: 1 кВ (диференціальний режим) рівень 3 відповідно до ДСТУ EN 61000-4-5
1.2/50 µs тест на стійкість до імпульсної перенапруги: рівень перевірки: 2 кВ (загальний режим) рівень 3 відповідно до ДСТУ EN 61000-4-5
Наведені радіочастотні збурення: рівень перевірки: 10 В (0,15...80 MГц) рівень 3 відповідно до ДСТУ EN 61000-4-6
Тест на стійкість до перепадів та переривань напруги: рівень перевірки: 0 % (1 цикл) відповідно до ДСТУ EN 61000-4-11
Тест на стійкість до перепадів та переривань напруги: рівень перевірки: 70 % (25/30 циклів) відповідно до ДСТУ EN 61000-4-11
Наведені та випромінювані перешкоди: клас B відповідно до EN 55022 |
