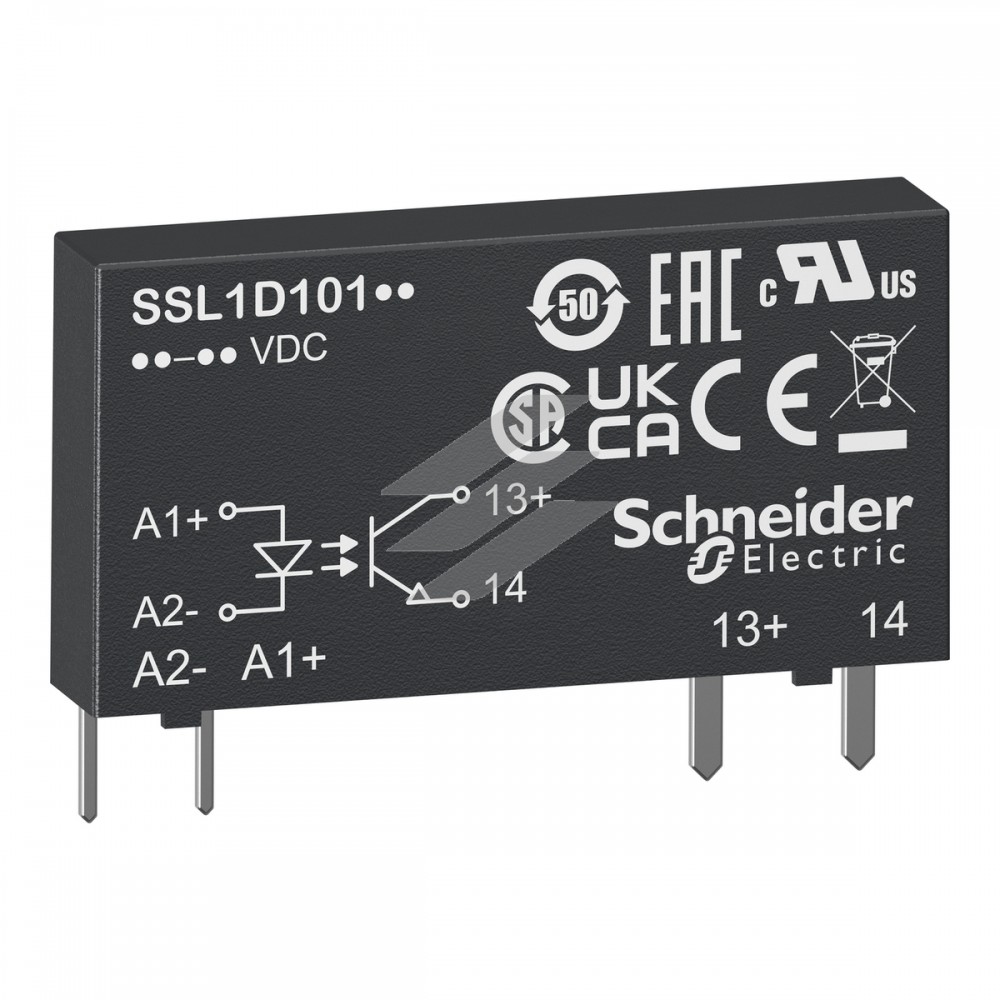

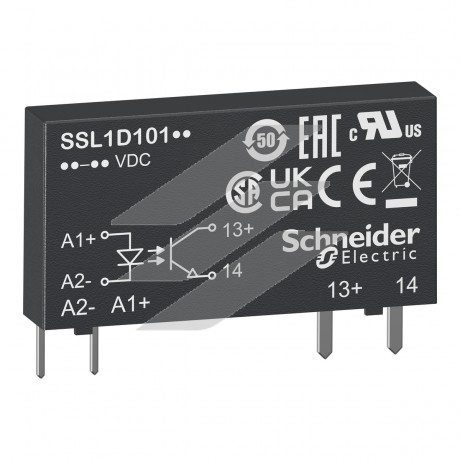

Реле напівпровідникове 1 N/O, 2А, =12В, 280В, Schneider Electric
Реле напівпровідникове 1 N/O, 2А, =12В, 280В, Schneider Electric

Реле напівпровідникове 1 N/O, 2А, =12В, 280В, Schneider Electric

0 відгуків
₴813.96 / шт
Без ПДВ: ₴678.30
* При замовленні менше 500 грн. стягується додаткова плата 100 грн. за одне замовлення
* При замовленнях більше 5000 грн. уточнюйте про наявність додаткових знижок
Виробник:
Артикул: SSL1A12JDR(SE)
Код виробника:: SSL1A12JDR
Наявність: По запиту

Реле напівпровідникове 1 N/O, 2А, =12В, 280В, Schneider Electric



Головне

Серія продуктуHarmony Твердотільні реле
Назва пристроюSSL
Кількість фаз мережі1 фаза
[Uc] напруга схеми керування3...12 В
Режим комутації виводуВипадкове перемикання напруги
Струм короткого замикання5000 А
Номінальний струм запобіжника2,5 А на 250 В координація тип 1
Ui rated insulation voltage280 В
опір ізоляції> 100 МОм на 500 В постійний струм
Електромагнітна сумісністьЕлектростатичний розряд - рівень тесту: 4 кВ критерії B (контактний розряд) відповідно до ДСТУ EN 61000-4-2
Електростатичний розряд - рівень тесту: 8 кВ критерії B (вихлоп) відповідно до ДСТУ EN 61000-4-2
Наведені радіочастотні збурення - рівень тесту: 10 В критерії A (0,15...80 MГц) відповідно до ДСТУ EN 61000-4-6
Тест на стійкість до ел. перехідних процесів/імпульсів - рівень тесту: 2 кВ критерії B (5 kHz) відповідно до ДСТУ EN 61000-4-4
Тест на стійкість до ел. перехідних процесів/імпульсів - рівень тесту: 1 кВ критерії B (5 kHz) відповідно до ДСТУ EN 61000-4-4
Тест на стійкість до перенапруги - рівень тесту: 1 кВ критерії B (лінія до лінії) відповідно до ДСТУ EN 61000-4-5
Тест на стійкість до перенапруги - рівень тесту: 2 кВ критерії B (лінія до землі) відповідно до ДСТУ EN 61000-4-5
Тест на стійкість до перенапруги - рівень тесту: 1 кВ критерії B (лінія до землі) відповідно до ДСТУ EN 61000-4-5
Випромінювання - рівень тесту: 30...1000 Mhz відповідно до ДСТУ EN 60947-1
Емісії - рівень тесту: 0.15...30 Mhz відповідно до ДСТУ EN 60947-1
[Uimp] номінальна імпульсна витримувана напру4,0 кВ for input to case відповідно до ДСТУ EN 62314
4,0 кВ for input/output circuit відповідно до UL 508
4,0 кВ for input/output circuit відповідно до ДСТУ EN 62314
4,0 кВ виведення в регістр відповідно до ДСТУ EN 62314
4,0 кВ виведення в регістр
4,0 кВ for input to case відповідно до UL 508
4,0 кВ виведення в регістр відповідно до UL 508

Додатково

Монтажна опораКонтактне гніздо
[In] номінальний струм2 А
Вихідна напруга24...280 В змінний струм
[Uc] напруга схеми керування3...12 В постійний струм
Ємнісна асиметрія2,5 пФ вхід /вихід
Мінімальна напруга перемикання3 В постійний струм увімкнення
Максимальна напруга перемикання1 В постійний струм вимкнення
Вхідний струм15 мА
Вхідний повний опір400 Ом
Тип напівпровідникового виходуВипадкове перемикання напруги
SCR вихід
Струм навантаження0,07…2 А
тангенс кута перенапруги600 В
Короткочасний струм84 А для 16.6 мс
80 А для 20 мс
Максимальне просідання напруги<1,5 В у відкритому положенні
Максимальний надструм I²t для спрацювання з33 A².с для 10 мс на 50 Гц напівперіод
29 A².с для 8.3 мс на 60 Гц напівперіод
Максимальний струм витоку4 мА у закритому стані
Диференціал напруги до часу dv/dt500 В/мкс у закритому стані при максимальній напрузі
Час реакції0.5 цикл (вимкнення)
0.1 мс (увімкнення)
Категорія перенапругиІІІ
Ширина5 мм
Висота28 мм
Глибина15 мм
Маса нетто0,0041 кг
Опис виробуПовний комплект

Навколишнє середовище

ВогнестійкістьV0 відповідно до UL 94
Електрична міцність ізоляції2500 В для Вхід/вихід
Ступінь забруднення2
СтандартиIEC/EN 60947-4-3
IEC/EN 62314
UL 508
C22.2 No. 14
Сертифікація виробуcURus
CSA
EAC
CE
UKCA
МаркуванняCE
Ступінь захистуIP00
Робоча температура навколишнього середови-20…80 °C
Температура навколишнього повітря для збер-20…85 °C

Пакувальна одиниця

Тип 1 упаковкиPCE
Кількість одиниць у 1 упаковці1
Висота 1 упаковки0,700 см
Ширина 1 упаковки2,500 см
Довжина 1 упаковки37,000 см
Вага 1 упаковки5,000 г
Тип 2 упаковкиBB1
Кількість одиниць у 2 упаковці12
Висота 2 упаковки0,700 см
Ширина 2 упаковки2,500 см
Довжина 2 упаковки37,000 см
Вага 2 упаковки60,000 г
Тип 3 упаковкиS01
Кількість одиниць у 3 упаковці1080
Висота 3 упаковки15,000 см
Ширина 3 упаковки15,000 см
Довжина 3 упаковки40,000 см
Вага 3 упаковки5,684 кг
