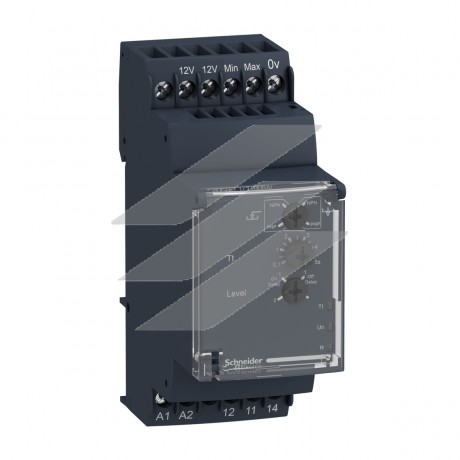

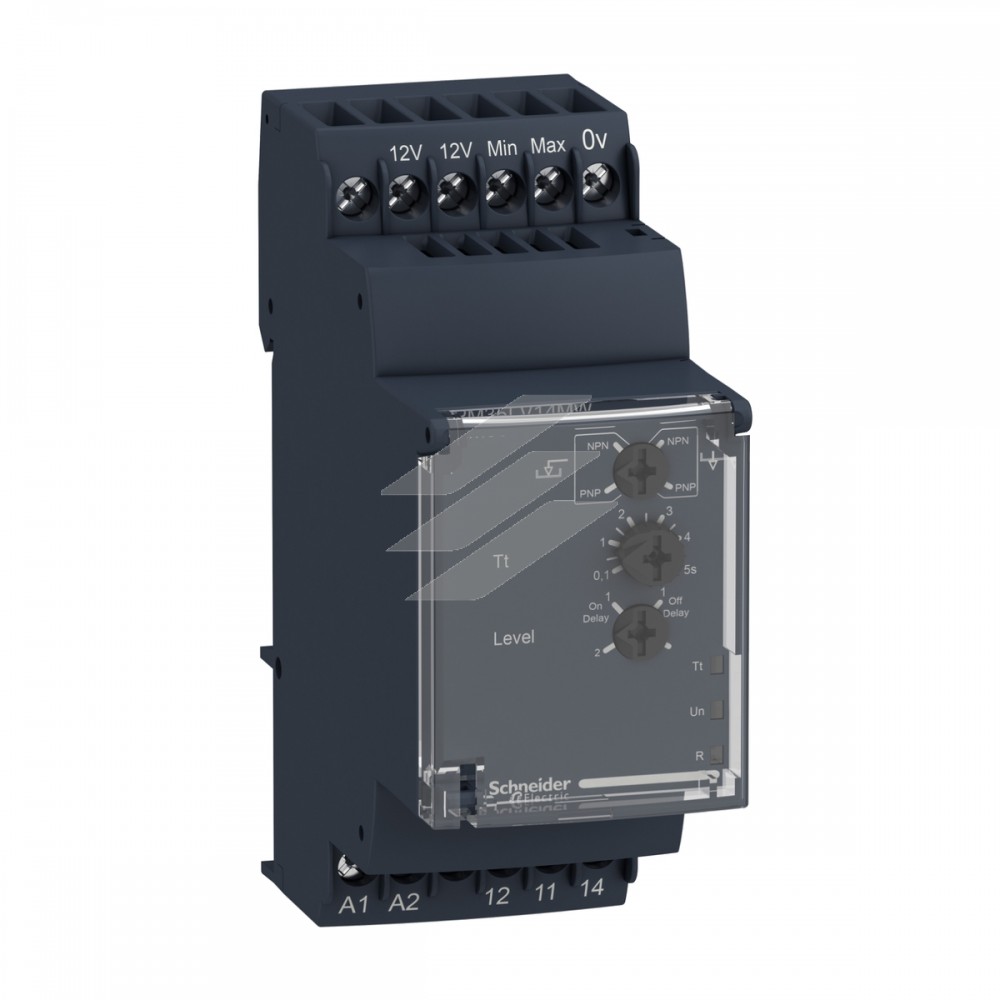

| Серія продукту | Реле керування Harmony |
| Тип реле | Реле контролю рівня |
| Тип виробу або компоненту | Реле контролю рівня |
| Найменування релейного захисту | RM35L |
| Параметри релейного моніторингу | Виявлення дискретними датчиками |
| час затримки | Регульований 0,1...5 с, +/- 10 % Tt- time delay upon fault |
| Комутаційна здатність [ВА] | 1250 В·А |
| Мінімальний струм перемикання | 10 мА на 5 В постійний струм |
| Максимальний струм перемикання | 5 А Змінний/постійний струм |
| споживана потужність | 5 В·А змінний струм |
| Категорія застосування | AC-12 відповідно до ДСТУ EN 60947-5-1
AC-13 відповідно до ДСТУ EN 60947-5-1
AC-14 відповідно до ДСТУ EN 60947-5-1
AC-15 відповідно до ДСТУ EN 60947-5-1
DC-12 відповідно до ДСТУ EN 60947-5-1
DC-13 відповідно до ДСТУ EN 60947-5-1 |
| Тип контакту та з'єднання | 2 перемикаючі контакти |
| Інтегральний час | 1000 мс
4000 мс |
| Максимальна напруга перемикання | 250 В Змінний/постійний струм |
| [Un] rated nominal voltage | 24...240 В Змінний/постійний струм 50/60 Гц non self-powered |
| Межі напруги живлення | 20,4…264 В змінний/постійний струм |
| допуск робочої напруги | - 15 % + 10 % Un |
| споживана потужність | 1,5 В постійний струм |
| Вихідні контакти | 1 C/O |
| Номінальний вихідний струм | 5 А |
| затримка при увімкненні | 0,5 с |
| Точність вимірювання | +/- 10 % максимального значення шкали
+/- 20 % для діапазону HS |
| Стабільність та повторюваність характерис | +/- 2 % для затримка часу |
| Похибка вимірювання | 0.5 %/°C при коливаннях температури |
| Регулювання чутливості | 5…100 % |
| Максимальний струм живлення для датчиків | 40 мА |
| Ємність кабелю | 10 нФ для кабель датчика |
| Маркування | CE : EMC 89/336/EEC
CE : 73/23/EEC |
| Категорія перенапруги | ІІІ conforming to ДСТУ EN 60664-1 |
| Опір ізоляції | > 500 МОм на 500 В постійний струм між живленням і виходом реле відповідно до ДСТУ EN 60255-5
> 500 МОм на 500 В постійний струм між вимірюванням і релейним виходом відповідно до ДСТУ EN 60664-1
> 1 МОм на 500 В постійний струм між живленням і вимірюванням відповідно до ДСТУ EN 60255-5
> 500 МОм на 500 В постійний струм між живленням і виходом реле відповідно до ДСТУ EN 60664-1
> 500 МОм на 500 В постійний струм між вимірюванням і релейним виходом відповідно до ДСТУ EN 60255-5
> 1 МОм на 500 В постійний струм між живленням і вимірюванням відповідно до ДСТУ EN 60664-1 |
| [Ui] номінальна напруга ізоляції | 250 В відповідно до ДСТУ EN 60664-1 |
| Робоче положення | Будь-яка позиція без зниження номінальних характеристик |
| Клеми підключення | Гвинтові затискачі, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) твердий без кабельного наконечника
Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника
Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 12) гнучкий з кабельним наконечником |
| Момент затягування | 0,6…1 Н.м відповідно до ДСТУ EN 60947-1 |
| Матеріал корпусу | Самозагасаючий пластик |
| Місцева сигналізація | СВІТЛОДІОД (жовтий) for реле увімкнено
СВІТЛОДІОД (зелений) for Живлення увімкнено
СВІТЛОДІОД (жовтий) for таймер увімкнено |
| Монтажна опора | Симетрична din-рейка 35 мм відповідно до ДСТУ EN 60715 |
| Електрична зносостійкість | 100000 циклів |
| Механічна зносостійкість | 30000000 циклів |
| Робоча швидкість | <= 360 операцій/год повне навантаження |
| Показники надійності безпеки | B10d = 170000
MTTFd = 182.6 років |
| Ширина | 35 мм |
| Тип керування | Без тестової кнопки |
| Стійкість до коротких переривів споживання | 100 мс постійний струм
90 мс змінний струм |
| Електромагнітна сумісність | Стандарт емісії для промислового середовища відповідно до ДСТУ EN 61000-6-4
Emission standard for residential, commercial and light-industrial environments відповідно до ДСТУ EN 61000-6-3
Стійкість до промислового середовища відповідно до NF EN/ДСТУ EN 61000-6-2 |
| Стандарти | ДСТУ EN 60255-6 |
| Сертифікація виробу | GOST
CSA
UL
GL
C-Tick |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -20…50 °C |
| Відносна вологість | 95 % на 55 °C відповідно до ДСТУ EN 60068-2-30 |
| Ступінь захисту | IP20 відповідно до ДСТУ EN 60529 (Затискачі)
IP30 відповідно до ДСТУ EN 60529 (корпус) |
| Ступінь забруднення | 3 відповідно до ДСТУ EN 60664-1 |
| Випробувальна напруга діелектрика | 2 кВ змінний струм 50 Гц, 1 хв відповідно до ДСТУ EN 60255-5
2 кВ змінний струм 50 Гц, 1 хв відповідно до ДСТУ EN 60664-1 |
