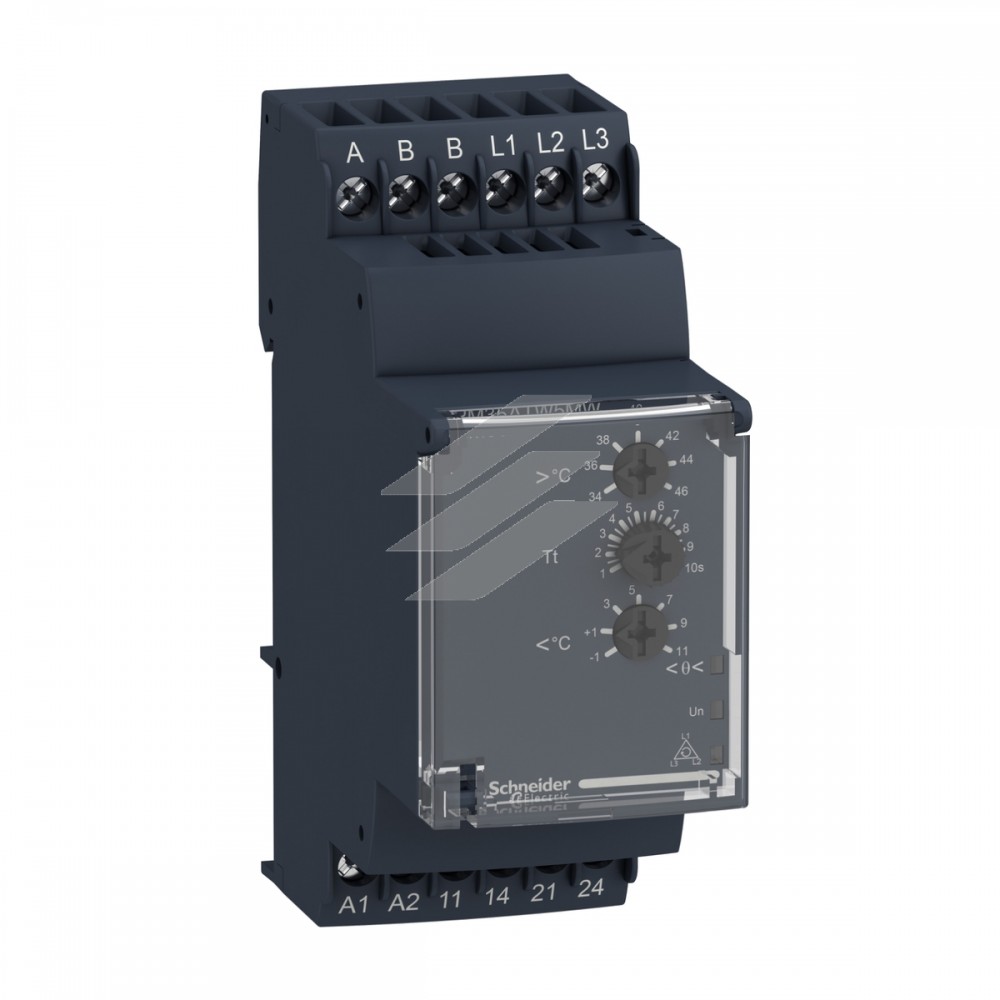

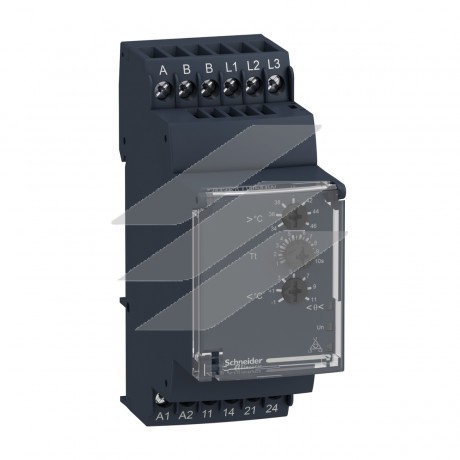

| Серія продукту | Реле керування Harmony |
| Тип реле | Реле контролю температури |
| Тип виробу або компоненту | Elevator machine room temperature control relay |
| Конкретне застосування виробу | Для ліфтових машинних приміщень і 3-фазного живлення |
| Найменування релейного захисту | RM35AT |
| Параметри релейного моніторингу | Послідовність фаз
Виявлення обриву фази
Знижена температура: -1...11°C
Перегрів: 34...46°C |
| Діапазон затримки часу | : 0.1...10 с регульований затримка (допуск: 0...10 % від повного значення шкали) |
| Комутаційна здатність [ВА] | 1250 В·А |
| Мінімальний струм перемикання | 10 мА на 5 В постійний струм |
| Максимальна споживана потужність [ВА] | 3,5 В·А змінний струм |
| Категорія застосування | AC-12 відповідно до ДСТУ EN 60947-5-1
AC-13 відповідно до ДСТУ EN 60947-5-1
AC-14 відповідно до ДСТУ EN 60947-5-1
AC-15 відповідно до ДСТУ EN 60947-5-1
DC-12 відповідно до ДСТУ EN 60947-5-1
DC-13 відповідно до ДСТУ EN 60947-5-1
DC-14 відповідно до ДСТУ EN 60947-5-1 |
| time delay | Регульований 1...10 с Tt- time delay upon fault |
| Діапазон вимірювань | 208...480 В змінний струм
+/- 1...46 °C |
| Інтегральний час | 8 с |
| Максимальна напруга перемикання | 250 В Змінний/постійний струм |
| [Us] номінальна напруга живлення | 24...240 В змінний/постійний струм |
| [Un] rated nominal voltage | 24...240 В Змінний/постійний струм 50/60 Гц non self-powered |
| Межі напруги живлення | 20,4…264 В змінний струм
21,6…264 В постійний струм |
| Максимальна споживана потужність [Вт] | 0,6 В постійний струм |
| Опір між клемами | 600 кОм на 3-фазний
1,33 кОм на температура |
| Ширина | 35 мм |
| Вихідні контакти | 2 NO |
| Матеріал контакту | Без кадмію |
| Номінальний вихідний струм | 5 А |
| затримка при увімкненні живлення | 0,2 с |
| Точність вимірювання | +/- 2 °C |
| Час реакції | <= 3.5 с + Tt (у разі температурної несправності)
500 мс (у випадку 3-фазного замикання)
500 мс (при зникненні несправності) |
| Тип датчика температури | Pt 100 - 3-жильний |
| Встановлене обладнання | Зонд Pt 100 довжина кабелю <= 10 м |
| Маркування | CE : EMC 89/336/EEC
CE : 73/23/EEC |
| Категорія перенапруги | ІІІ conforming to ДСТУ EN 60664-1 |
| Опір ізоляції | > 500 МОм на 500 В постійний струм між живленням і виходом реле відповідно до ДСТУ EN 60255-5
> 500 МОм на 500 В постійний струм між вимірюванням і релейним виходом відповідно до ДСТУ EN 60664-1
> 1 МОм на 500 В постійний струм між живленням і вимірюванням відповідно до ДСТУ EN 60255-5
> 500 МОм на 500 В постійний струм між живленням і виходом реле відповідно до ДСТУ EN 60664-1
> 500 МОм на 500 В постійний струм між вимірюванням і релейним виходом відповідно до ДСТУ EN 60255-5
> 1 МОм на 500 В постійний струм між живленням і вимірюванням відповідно до ДСТУ EN 60664-1 |
| [Ui] номінальна напруга ізоляції | 400 В відповідно до ДСТУ EN 60664-1 |
| допуск робочої напруги | - 10 % + 10 % Un постійний струм
- 15 % + 10 % Un змінний струм |
| Частота мережі живлення | 50/60 Гц +/- 10 |
| Робоче положення | Будь-яка позиція без зниження номінальних характеристик |
| Клеми підключення | Гвинтові затискачі, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) твердий без кабельного наконечника
Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника
Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 12) гнучкий з кабельним наконечником
Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником |
| Момент затягування | 0,6…1 Н.м відповідно до ДСТУ EN 60947-1 |
| Матеріал корпусу | Самозагасаючий пластик |
| місцева сигналізація | 1 світлодіод зелений для живлення увімкнено
1 світлодіод жовтий для правильна температура (високий R1)/(низький R2)
1 світлодіод жовтий для фази реле |
| Монтажна опора | Симетрична din-рейка 35 мм відповідно до ДСТУ EN 60715 |
| Електрична зносостійкість | 100000 циклів |
| Механічна зносостійкість | 30000000 циклів |
| Робоча швидкість | <= 360 операцій/год повне навантаження |
| Тип керування | Без тестової кнопки |
| Стійкість до коротких переривів споживання | 10 мс |
| Електромагнітна сумісність | Стандарт емісії для промислового середовища відповідно до ДСТУ EN 61000-6-4
Emission standard for residential, commercial and light-industrial environments відповідно до ДСТУ EN 61000-6-3
Стійкість до промислового середовища відповідно до NF EN/ДСТУ EN 61000-6-2 |
| Стандарти | NF EN 60255-6
ДСТУ EN 60255-6 |
| Сертифікація виробу | GL
UL
C-Tick
CSA
GOST |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -20…50 °C |
| Вібростійкість | 0,35 мм (f= 5…57,6 Гц) conforming to ДСТУ EN 60068-2-6/ДСТУ EN 60255-21-1
1 gn (f= 57,6…150 Гц) conforming to ДСТУ EN 60068-2-6/ДСТУ EN 60255-21-1 |
| Ударостійкість | 15 gn для 11 мс відповідно до ДСТУ EN 60255-21-1 |
| Ступінь захисту | IP20 відповідно до ДСТУ EN 60529 (Затискачі)
IP30 відповідно до ДСТУ EN 60529 (корпус) |
| Ступінь забруднення | 3 відповідно до ДСТУ EN 60664-1 |
| Випробувальна напруга діелектрика | 2 кВ змінний струм 50 Гц, 1 хв |
| Не розсіювана хвиля збурень | 4 кВ |
