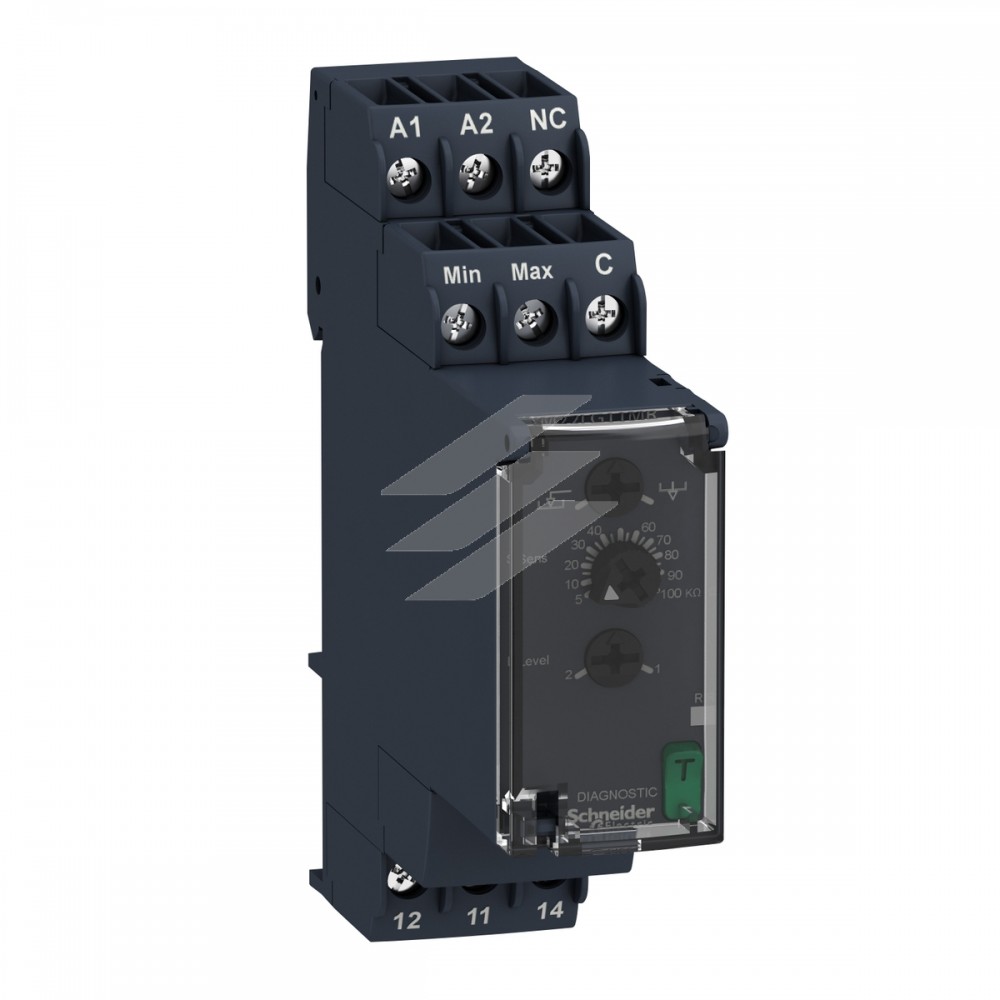

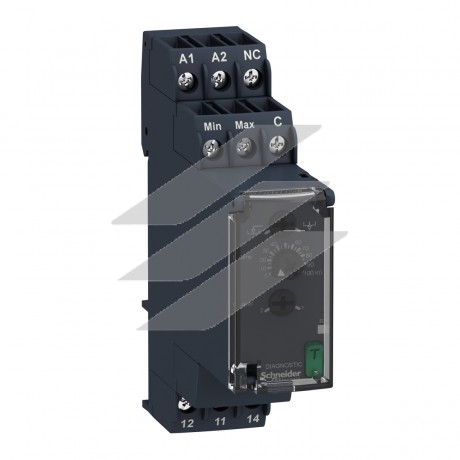

Реле контролю рівня рідини, Schneider Electric
Реле контролю рівня рідини, Schneider Electric

Реле контролю рівня рідини, Schneider Electric

0 відгуків
₴2703.20 / шт
Без ПДВ: ₴2252.67
* При замовленні менше 500 грн. стягується додаткова плата 100 грн. за одне замовлення
* При замовленнях більше 5000 грн. уточнюйте про наявність додаткових знижок
Виробник:
Артикул: RM22LG11MR(SE)
Код виробника:: RM22LG11MR
Наявність: По запиту

Реле контролю рівня рідини, Schneider Electric



Головне

Серія продуктуРеле керування Harmony
Тип релеРеле контролю рівня
Тип виробу або компонентуРеле контролю рівня
Найменування релейного захистуRM22L
Параметри релейного моніторингуВиявлення резистивними датчиками
час затримкиБез
Комутаційна здатність [ВА]2000 В·А
Мінімальний струм перемикання10 мА на 5 В постійний струм
Максимальний струм перемикання8 А змінний струм
Категорія застосуванняAC-15 відповідно до ДСТУ EN 60947-5-1
DC-13 відповідно до ДСТУ EN 60947-5-1
AC-1 відповідно до ДСТУ EN 60947-4-1
DC-1 відповідно до ДСТУ EN 60947-4-1
Тип контакту та з'єднання1 перемикаючий контакт

Додатково

Максимальна напруга перемикання250 В змінний струм
[Un] rated nominal voltage24...240 В Змінний/постійний струм 50/60 Гц non self-powered
Межі напруги живлення20,4…264 В змінний/постійний струм
споживана потужність1,5 В постійний струм
Вихідні контакти1 C/O
Номінальний вихідний струм8 А
затримка при увімкненні0,6 с
Максимальна напруга на електроді12 В змінний струм
Максимальний струм електрода1 мА
Стабільність та повторюваність характерис+/- 2 % для затримка часу
Похибка вимірювання< 1 % на весь діапазон із коливанням напруги
0.05 %/°C при коливаннях температури
Максимальна дальність кабелю між пристроям1000 м між зонд і затримка
Шкала чутливості5...100 кОм St (Стандартна чутливість)
Регулювання чутливості5…100 %
Максимальний струм живлення для датчиків1 мА
Ємність кабелю1 нФ на HS (Висока чутливість) для кабель датчика
2,2 нФ на St (Стандартна чутливість) для кабель датчика
4,7 нФ на LS (низька чутливість) для кабель датчика
Категорія перенапругиІІІ conforming to ДСТУ EN 60664-1
ІзоляціяМіж живленням і вимірюванням
Клеми підключенняГвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника
Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) твердий без кабельного наконечника
Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником
Момент затягування0,6…1 Н.м відповідно до ДСТУ EN 60947-1
Матеріал корпусуСамозагасаючий пластик
Монтажна опора35 мм DIN-рейка відповідно до ДСТУ EN 60715
Монтажне положенняБудь-яке положення
Електрична зносостійкість100000 циклів
Механічна зносостійкість10000000 циклів
Матеріал контактуБез кадмію
Діапазон вимірювань5...100 kOhm
Показники надійності безпекиB10d = 120000
MTTFd = 125.5 років
Ширина22,5 мм
Тип керуванняWith test button
Маса нетто0,1 кг

Навколишнє середовище

Стійкість до коротких переривів споживання100 мс постійний струм
90 мс змінний струм
Електромагнітна сумісністьImmunity for residential, commercial and light-industrial environments відповідно до ДСТУ EN 61000-6-1
Стійкість до промислового середовища відповідно до ДСТУ EN 61000-6-2
Emission standard for residential, commercial and light-industrial environments відповідно до ДСТУ EN 61000-6-3
Стандарт емісії для промислового середовища відповідно до ДСТУ EN 61000-6-4
Електростатичний розряд - рівень тесту: 6 кВ рівень 3 (контактний розряд) відповідно до ДСТУ EN 61000-4-2
Електростатичний розряд - рівень тесту: 8 кВ рівень 3 (вихлоп) відповідно до ДСТУ EN 61000-4-2
Тест на стійкість до випромінювання РЧ е/м поля - рівень тесту: 10 В/м рівень 3 відповідно до ДСТУ EN 61000-4-3
Тест на стійкість до ел. перехідних процесів/імпульсів - рівень тесту: 4 кВ рівень 4 (прямий) відповідно до ДСТУ EN 61000-4-4
Тест на стійкість до ел. перехідних процесів/імпульсів - рівень тесту: 2 кВ рівень 4 (ємнісна муфта) відповідно до ДСТУ EN 61000-4-4
Тест на стійкість до перенапруги - рівень тесту: 4 кВ рівень 4 (загальний режим) відповідно до ДСТУ EN 61000-4-5
Тест на стійкість до перенапруги - рівень тесту: 2 кВ рівень 4 (диференціальний режим) відповідно до ДСТУ EN 61000-4-5
Наведені та випромінювані перешкоди клас B група 1 відповідно до CISPR 11
Наведені та випромінювані перешкоди клас B відповідно до CISPR 22
СтандартиДСТУ EN 60255-1
Сертифікація виробуGL
RCM
CCC
CSA
UL
EAC
CE
Температура навколишнього повітря для збер-40…70 °C
Відносна вологість93…97 % на 25…55 °C відповідно до ДСТУ EN 60068-2-30
Вібростійкість0,075 мм (f= 10…58,1 Гц) не працює відповідно до ДСТУ EN 60068-2-6
1 gn (f= 10…58,1 Гц) не працює відповідно до ДСТУ EN 60068-2-6
0,035 мм (f= 58,1…150 Гц) в дії відповідно до ДСТУ EN 60068-2-6
0.5 gn (f= 58,1…150 Гц) в дії відповідно до ДСТУ EN 60068-2-6
Ударостійкість15 gn (тривалість = 11 мс) для не працює відповідно до ДСТУ EN 60068-2-27
5 gn (тривалість = 11 мс) для в дії відповідно до ДСТУ EN 60068-2-27
Ступінь захистуIP20 відповідно до ДСТУ EN 60529 (Затискачі)
IP40 відповідно до ДСТУ EN 60529 (корпус)
IP50 відповідно до ДСТУ EN 60529 (передня панель)
Ступінь забруднення3 відповідно до ДСТУ EN 60664-1
Випробувальна напруга діелектрика2,5 кВ змінний струм 50 Гц, 1 хв відповідно до ДСТУ EN 60255-27

Пакувальна одиниця

Тип 1 упаковкиPCE
Кількість одиниць у 1 упаковці1
Висота 1 упаковки2,6 см
Ширина 1 упаковки8,2 см
Довжина 1 упаковки9,5 см
Вага 1 упаковки109,0 г
Тип 2 упаковкиS02
Кількість одиниць у 2 упаковці40
Висота 2 упаковки15,0 см
Ширина 2 упаковки30,0 см
Довжина 2 упаковки40,0 см
Вага 2 упаковки4,999 кг
Тип 3 упаковкиP06
Кількість одиниць у 3 упаковці640
Висота 3 упаковки75,0 см
Ширина 3 упаковки60,0 см
Довжина 3 упаковки80,0 см
Вага 3 упаковки88,484 кг
