| Серія продукту | Реле керування Harmony |
| Тип реле | Багатофункціональне реле контролю |
| Тип виробу або компоненту | 3-фазне реле керування |

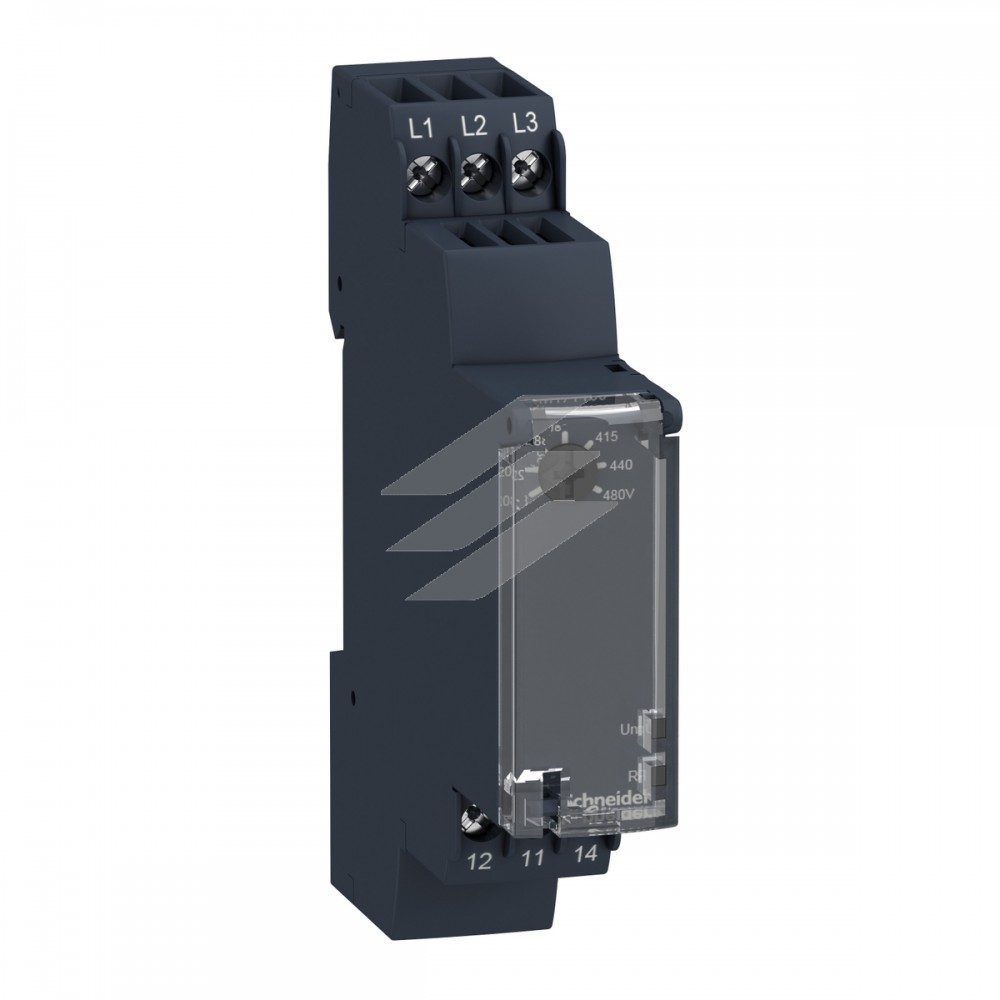

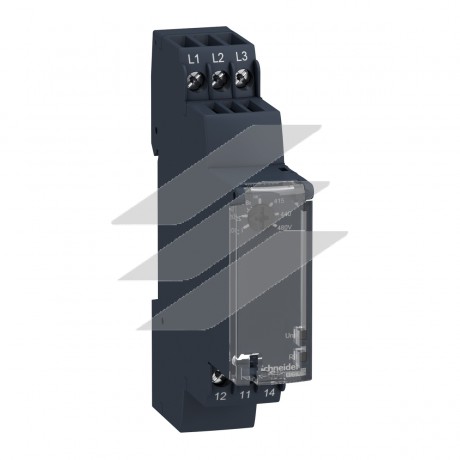

| Найменування релейного захисту | RM17TT |
| Параметри релейного моніторингу | Виявлення обриву фази
Послідовність фаз |
| Діапазон вимірювань | 208...480 В змінний струм |
| час затримки | Без |
| Вихідні контакти | 1 C/O |
| Номінальний вихідний струм | 5 А |
| Тип контакту та з'єднання | 1 перемикаючий контакт |
| [Uc] напруга схеми керування | 208...480 В |
| Конкретне застосування виробу | Для 3-фазного живлення |
| [Us] номінальна напруга живлення | self-powered |
| Межі напруги живлення | 183…528 В змінний струм |
| Інтегральний час | 1500 мс затримка часу |
| Максимальна напруга перемикання | 250 В змінний струм
250 В постійний струм |
| Комутаційна здатність [ВА] | 1250 В·А |
| Мінімальний струм перемикання | 10 мА на 5 В постійний струм |
| Максимальний струм перемикання | 5 А змінний струм
5 А постійний струм |
| Межі напруги ланцюга керування | - 12 % + 10 % Un |
| Споживана потужність [ВА] | 0…22 В·А на 400 В змінний струм 50 Гц |
| Частота схеми керування | 50...60 Гц +/- 10 % частота |
| Ліміти вимірювання напруги | 183…528 В змінний струм |
| Гістерезис | 2 % |
| затримка при включенні живлення | 650 мс |
| Максимальний цикл вимірювання | 150 мс цикл вимірюв. як середньоквадрат. значення |
| Діапазон напруги | 208...480 В Лінійна напруга |
| Стабільність та повторюваність характерис | 0,5 % для вхідний та вимірювальний ланцюг
3 % для затримка часу |
| Похибка вимірювання | < 0.05 %/°C при коливаннях температури
< 1 % на весь діапазон із коливанням напруги |
| Чутливість до розриву фази | 0.7 Un |
| Час реакції | < 200 мс (у разі несправності) |
| Опір ізоляції | > 500 МОм на 500 В постійний струм відповідно до ДСТУ EN 60255-5
> 500 МОм на 500 В постійний струм відповідно до ДСТУ EN 60664-1 |
| [Ui] номінальна напруга ізоляції | 400 В відповідно до ДСТУ EN 60664-1 |
| Частота мережі живлення | 50/60 Гц +/- 10 |
| Робоче положення | Будь-яка позиція без зниження номінальних характеристик |
| Клеми підключення | Гвинтові затискачі, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) твердий без кабельного наконечника
Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника
Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 12) гнучкий з кабельним наконечником
Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником |
| Момент затягування | 0,6…1 Н.м відповідно до ДСТУ EN 60947-1 |
| Матеріал корпусу | Самозагасаючий пластик |
| Місцева сигналізація | СВІТЛОДІОД (зелений) for Живлення увімкнено
СВІТЛОДІОД (жовтий) for реле увімкнено |
| Монтажна опора | Симетрична din-рейка 35 мм відповідно до ДСТУ EN 60715 |
| Електрична зносостійкість | 100000 циклів |
| Механічна зносостійкість | 30000000 циклів |
| Робоча швидкість | <= 360 операцій/год повне навантаження |
| Категорія застосування | AC-12 відповідно до ДСТУ EN 60947-5-1
AC-13 відповідно до ДСТУ EN 60947-5-1
AC-14 відповідно до ДСТУ EN 60947-5-1
AC-15 відповідно до ДСТУ EN 60947-5-1
DC-12 відповідно до ДСТУ EN 60947-5-1
DC-13 відповідно до ДСТУ EN 60947-5-1 |
| Показники надійності безпеки | MTTFd = 502.2 років
B10d = 470000 |
| Ширина | 17,5 мм |
| Маса нетто | 0,13 кг |
| Тип керування | Без тестової кнопки |
| Електромагнітна сумісність | Стандарт емісії для промислового середовища відповідно до ДСТУ EN 61000-6-4
Emission standard for residential, commercial and light-industrial environments відповідно до ДСТУ EN 61000-6-3
Стійкість до промислового середовища відповідно до ДСТУ EN 61000-6-2 |
| Стандарти | ДСТУ EN 60255-1 |
| Сертифікація виробу | UL
GL
C-Tick
GOST
CSA |
| Маркування | CE |
| Директиви | 73/23/EEC - директива низької напруги
89/336/EEC - електромагнетична відповідність |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -20…50 °C |
| Відносна вологість | 95 % на 55 °C відповідно до ДСТУ EN 60068-2-30 |
| Вібростійкість | 0,35 мм (f= 5…57,6 Гц) conforming to ДСТУ EN 60068-2-6
1 gn (f= 57,6…150 Гц) conforming to ДСТУ EN 60255-21-1 |
| Ударостійкість | 15 gn для 11 мс відповідно до ДСТУ EN 60255-21-1 |
| Ступінь захисту | IP20 відповідно до ДСТУ EN 60529 (Затискачі)
IP30 відповідно до ДСТУ EN 60529 (корпус) |
| Ступінь забруднення | 3 відповідно до ДСТУ EN 60664-1 |
| Категорія перенапруги | ІІІ conforming to ДСТУ EN 60664-1 |
| Випробувальна напруга діелектрика | 2 кВ змінний струм 50 Гц, 1 хв відповідно до ДСТУ EN 60255-5
2 кВ змінний струм 50 Гц, 1 хв відповідно до ДСТУ EN 60664-1 |
| Не розсіювана хвиля збурень | 4 кВ відповідно до ДСТУ EN 60255-5
4 кВ відповідно до ДСТУ EN 60664-1
4 кВ відповідно до ДСТУ EN 61000-4-5 |
