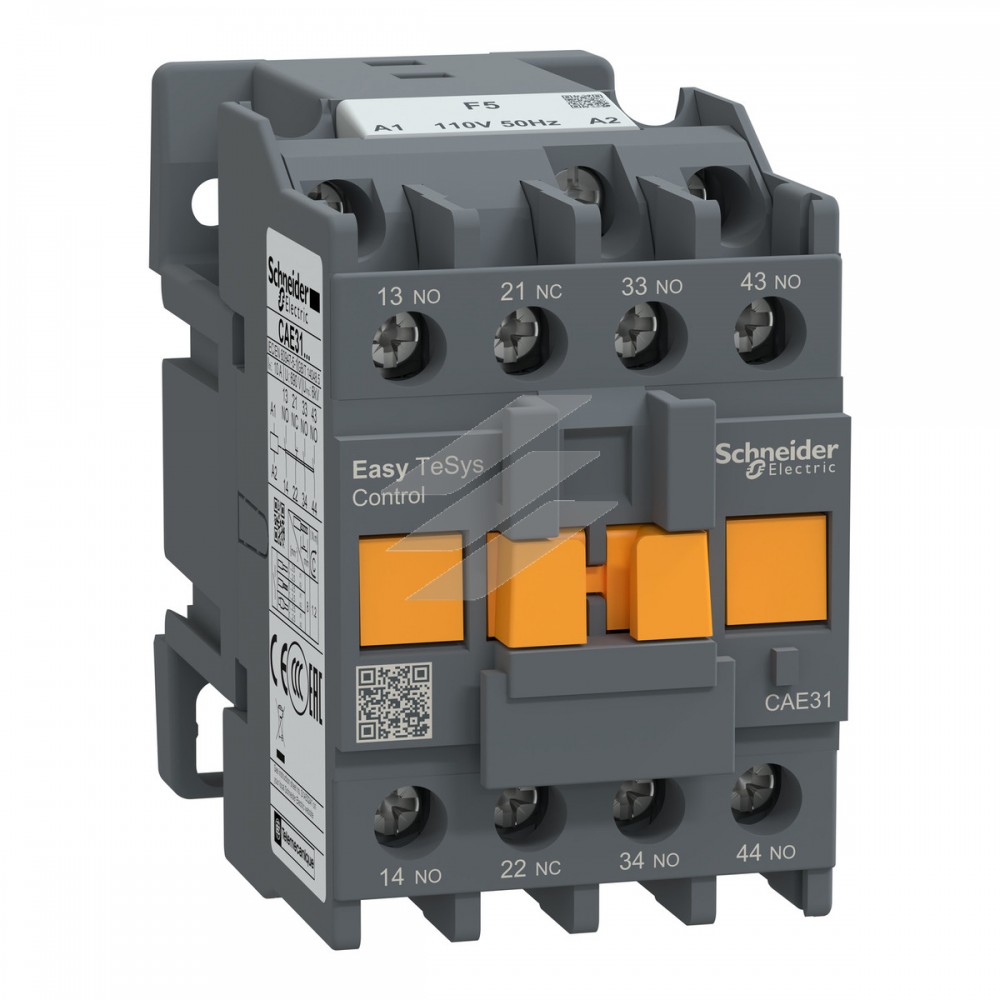

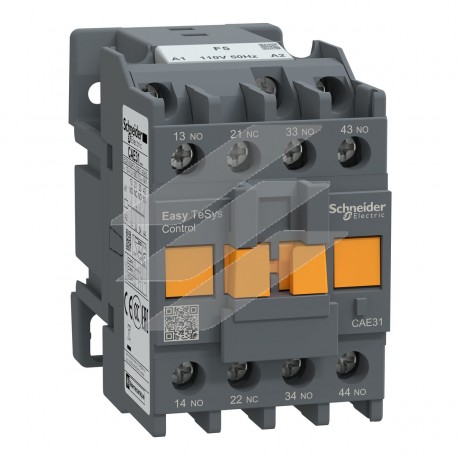

| Категорія застосування | AC-14
AC-15 |
| Компонування полюсного контакту | 3 NO + 1 NC |
| [Ue] номінальна робоча напруга | <= 690 В змінний струм |
| Тип схеми керування | Змінний струм на 50 Гц |
| Напруга ланцюга управління [Uc] | 110 В змінний струм 50 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до ДСТУ EN 60947 |
| [Ith] умовний тепловий струм у відкритому вик | 10 А (на 40 °C) |
| Номінальна вмикаюча здатність [Irms] | 140 А на 690 В змінний струм відповідно до ДСТУ EN 60947-5-1 |
| [Icw] номінальний короткочасно допустимий ст | 120 А - 500 мс
140 А - 100 мс |
| Номінальний струм запобіжника | 10 А gG на 690 В відповідно до ДСТУ EN 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 690 В відповідно до ДСТУ EN 60947-5-1 |
| Монтажна опора | Пластина
Рейка |
| Клеми підключення | Гвинтовий затискач 1 1…2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Гвинтовий затискач 1 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Гвинтовий затискач 1 1…2,5 мм² - жорсткість кабелю: твердий без кабельного наконечника
Гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: твердий без кабельного наконечника |
| Рекомендований момент затягування | 1,2 Н.м - на гвинтовий затискач - з викруткою Philips № 2 |
| Межі напруги ланцюга керування | Робочий: 0.85...1.1 Uc на 50 Гц
Випадання: 0.3...0.6 Uc |
| Робочий час | 4...19 мс Увімкнення котушки та розмикання НЗ
12...22 мс котушка під напругою і замикання НЗ
4...12 мс знеструмлення котушки та розмикання ПЗВ
6...17 мс знеструмлення котушки і замикання НЗ |
| Механічна зносостійкість | 10 мільйонів циклів |
| Максимальна робоча швидкість | 180 цикл/хв |
| Пускова потужність [ВА] | 70 В·А 50 Гц (на 20 °C) |
| Утримувана споживана потужність [ВА] | 8 В·А 50 Гц (на 20 °C) |
| Мінімальна напруга перемикання | 17 В |
| Мінімальний струм перемикання | 5 мА |
| Час не перекриття контактів | 1,5 мс при ввімкненні живлення між NC та NO контактом
1,5 мс при знеструмленні між NC та NO контактом |
| Опір ізоляції | > 10 МОм |
| Механічна стійкість | Удари реле керування розімкнене: 7 Гн для 11 мс
Удари реле керування замкнене: 10 Гн протягом 11 мс
Вібрації реле керування розімкнене: 1,5 Гн, 5...300 Гц
Вібрації реле керування замкнене: 3 Гн, 5...300 Гц |
| Висота | 74 мм |
| Ширина | 45 мм |
| Глибина | 80 мм |
| Маса нетто | 0,28 кг |
