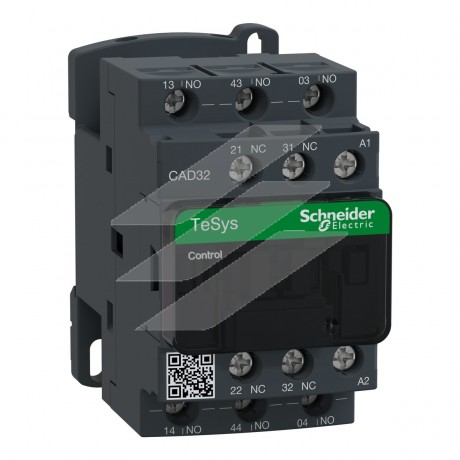

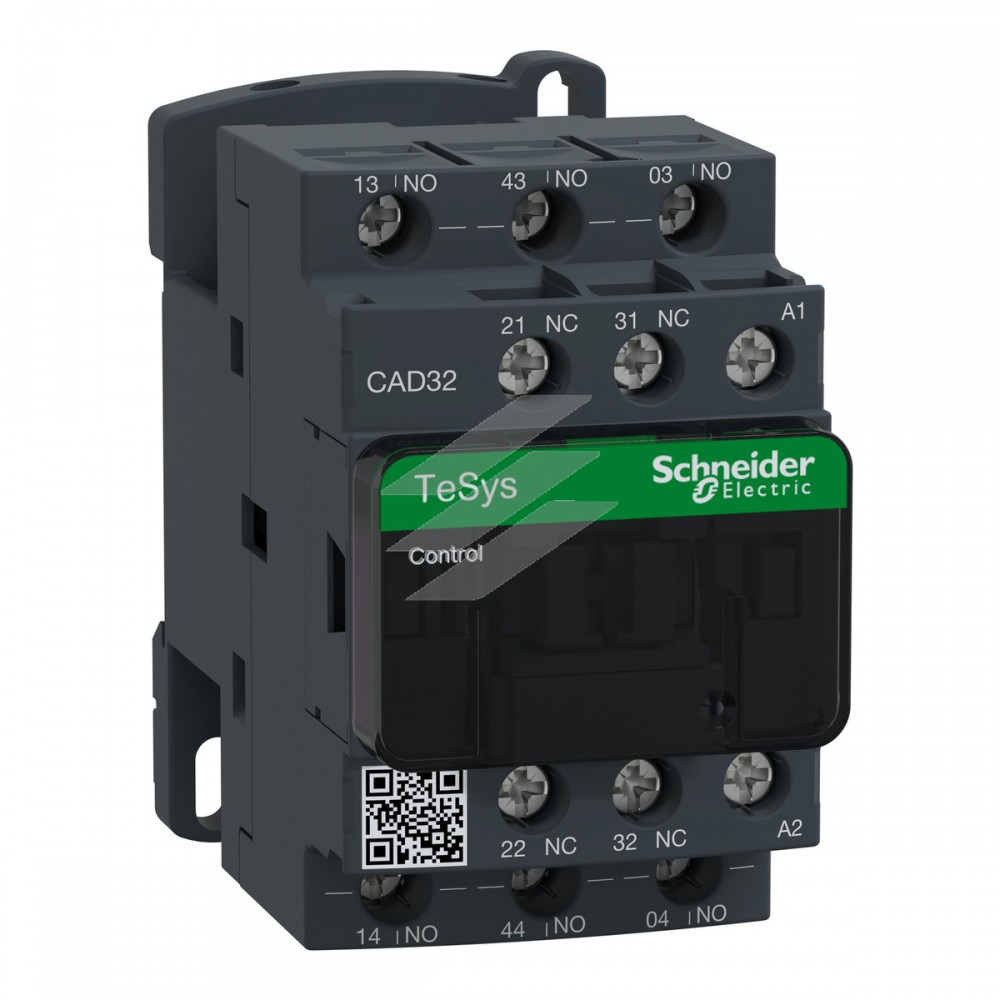

| Категорія застосування | DC-13
AC-15
AC-14 |
| Компонування полюсного контакту | 3 NO + 2 NC |
| [Ue] номінальна робоча напруга | <= 690 В змінний струм 25...400 Гц |
| Тип схеми керування | Змінний струм на 50/60 Гц |
| [Uc] напруга схеми керування | 120 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до ДСТУ EN 60947 |
| [Ith] умовний тепловий струм у відкритому вик | 10 А (на 60 °C) |
| Номінальна вмикаюча здатність [Irms] | 140 А змінний струм відповідно до ДСТУ EN 60947-5-1
250 А постійний струм відповідно до ДСТУ EN 60947-5-1 |
| [Icw] номінальний короткочасно допустимий ст | 100 А - 1 с
120 А - 500 мс
140 А - 100 мс |
| Номінальний струм запобіжника | 10 А gG відповідно до ДСТУ EN 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 600 В UL сертифікований
600 В CSA сертифікований
690 В відповідно до ДСТУ EN 60947-5-1 |
| Монтажна опора | Пластина
Рейка |
| Клеми підключення | гвинтовий затискач 1 кабель(і) 1…4 мм²гнучкий без кабельного наконечника
гвинтовий затискач 2 кабель(і) 1…4 мм²гнучкий без кабельного наконечника
гвинтовий затискач 1 кабель(і) 1…4 мм²гнучкий з кабельним наконечником
гвинтовий затискач 2 кабель(і) 1…2,5 мм²гнучкий з кабельним наконечником
гвинтовий затискач 1 кабель(і) 1…4 мм²твердий без кабельного наконечника
гвинтовий затискач 2 кабель(і) 1…4 мм²твердий без кабельного наконечника |
| Момент затягування | 1,7 Н.м - на гвинтовий затискач - з викруткою Philips № 2
1,7 Н.м - на гвинтовий затискач - з викруткою плоский Ø 6 мм
1,7 Н.м - на гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Межі напруги ланцюга керування | 0.3...0.6 Uc (-40…70 °C):випадання змінний струм 50/60 Гц
0.8...1.1 Uc (-40…60 °C):робочий змінний струм 50 Гц
0.85...1.1 Uc (-40…60 °C):робочий змінний струм 60 Гц
1...1.1 Uc (60…70 °C):робочий змінний струм 50/60 Гц |
| Робочий час | 12...22 мс котушка під напругою і замикання НЗ
4...12 мс знеструмлення котушки і розмикання НЗ
4...19 мс Увімкнення котушки та розмикання НЗ
6...17 мс знеструмлення котушки та замикання ЧР |
| Механічна зносостійкість | 30 мільйонів циклів |
| Максимальна робоча швидкість | 180 цикл/хв |
| Пускова потужність [ВА] | 70 В·А 50 Гц (на 20 °C) |
| Утримувана споживана потужність [ВА] | 8 В·А 50 Гц (на 20 °C) |
| Мінімальна напруга перемикання | 17 В |
| Мінімальний струм перемикання | 5 мА |
| Час не перекриття контактів | 1,5 мс при ввімкненні живлення між NC та NO контактом
1,5 мс при знеструмленні між NC та NO контактом |
| Опір ізоляції | > 10 МОм |
| Механічна стійкість | Удари реле керування розімкнене: 10 Гн протягом 11 мс відповідно до ДСТУ EN 60068-2-27
Удари реле керування замкнене: 15 Гн за 11 мс відповідно до ДСТУ EN 60068-2-27
Вібрації реле керування розімкнене: 2 Гн, 5...300 Гц відповідно до ДСТУ EN 60068-2-6
Вібрації реле керування замкнене: 4 Гн, 5...300 Гц відповідно до ДСТУ EN 60068-2-6 |
| Висота | 77 мм |
| Ширина | 45 мм |
| Глибина | 84 мм |
| Маса нетто | 0,58 кг |
