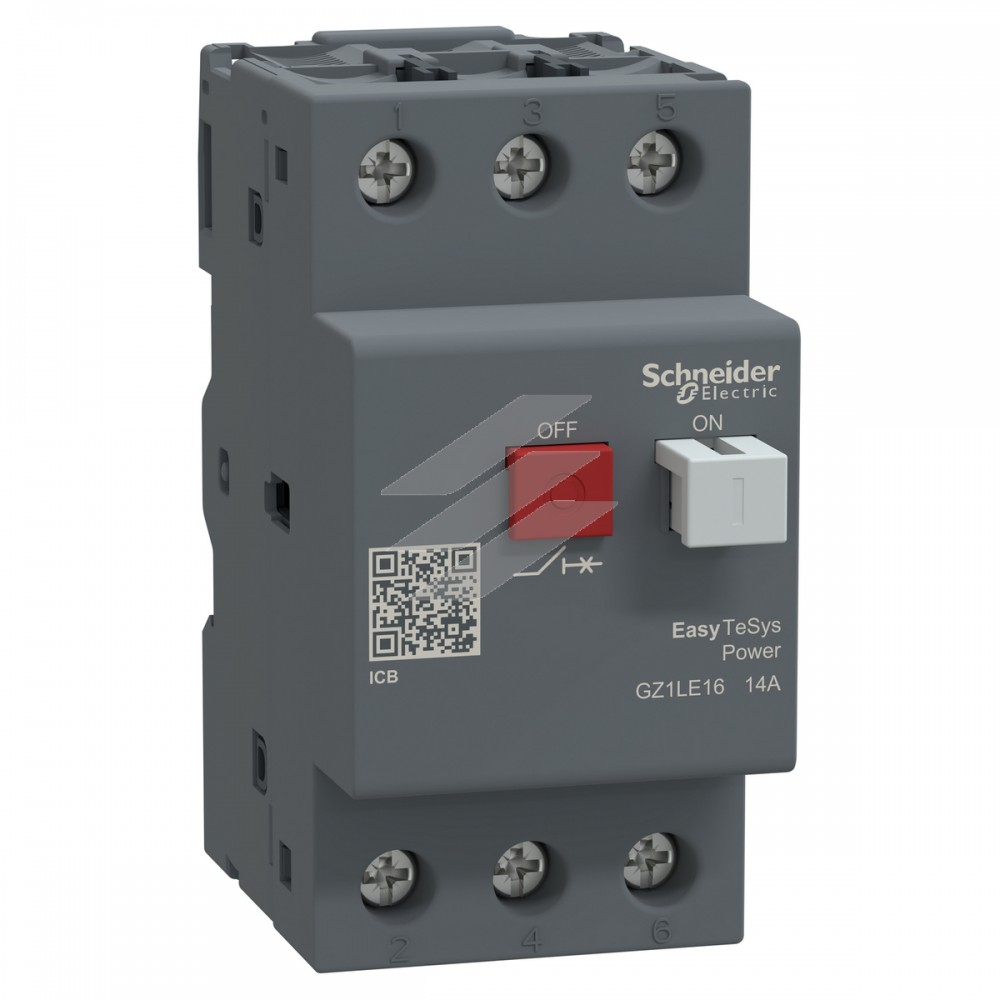

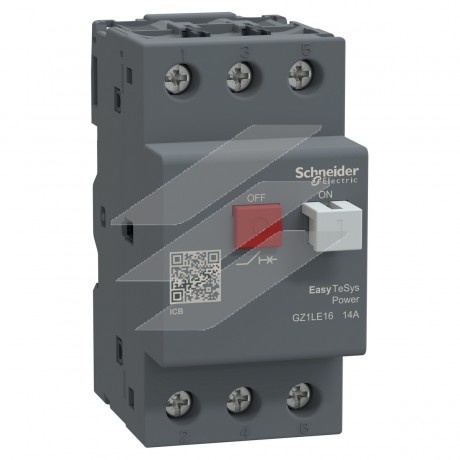

Автоматичний вимикач з магнітним захистом двигуна EasyTeSys GZ1LE 14А, Schneider Electric
GZ1 E — 3х-полюсні магнітні автоматичні вимикачі, спеціально розроблені для керування та захисту двигунів, що відповідають стандартам ДСТУ EN 60947-2 та ДСТУ EN 60947-4-1. Магнітний розчіплювач фіксований - 170А. При встановленні в корпус GV2 M*01 автоматичний вимикач має ступінь захисту IP41 та IP 55 у корпус GV2 M*02. Підключення за допомогою гвинтових затискачів. Доступні у багатьох країнах світу, сертифіковані за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine) та відповідають вимогам Green Premium (RoHs/Reach).
Головне
| Діапазон | Easy TeSys |
| Серія продукту | Easy TeSys Power |
| Тип виробу або компоненту | Автоматичний вимикач |
| Назва пристрою | GZ1LE |
| Область застосування продукту | Двигун |
| Технологія розчеплювача | Магнітний |
| Відповідність вимогам по ізоляції | Так відповідно до ДСТУ EN 60947-1 додаток 7.1.6 |
| Колір | Сірий (RAL 7011) |
Додатково
| Опис полюсів | 3P |
| Тип мережі | Змінний струм |
| Категорія застосування | AC-3 |
| Частота мережі | 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| Спосіб кріплення | Кліпсами
Гвинтами |
| Монтажна опора | Рейка |
| Монтажне положення | Будь-яке положення |
| Потужність двигуна [кВт] | 5,5 кВт на 400 В змінний струм 50/60 Гц
5,5 кВт на 440 В змінний струм 50/60 Гц
9 кВт на 500 В змінний струм 50/60 Гц
11 кВт на 690 В змінний струм 50/60 Гц |
| Відключаюча здатність | Icu >= 100 кА на 230/240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
Icu 10 кА на 400/415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
Icu 6 кА на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
Icu 5 кА на 500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
Icu 2 кА на 690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| [Ics] номінальна відключаюча здатність при ко | 100 % на 230/240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
75 % на 690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
50 % на 400/415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
50 % на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
75 % на 500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| Тип керування | Кнопковий вимикач |
| [In] номінальний струм | 14 А |
| Струм спрацьовування електромагнітного ро | 170 А |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| [Ui] номінальна напруга ізоляції | 690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до ДСТУ EN 60947-2 |
| Розсіювана потужність | 2.5 Вт (на полюс) |
| Механічна зносостійкість | 100000 циклів |
| Електрична зносостійкість | 100000 циклів для AC-3 |
| Максимальна робоча швидкість | 25 цикл/год |
| Клеми підключення | Гвинтовий затискач 2 1…6 мм² - жорсткість кабелю: твердий
Гвинтовий затискач 2 1,5…6 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником |
| Висота | 89 мм |
| Ширина | 44,5 мм |
| Глибина | 78 мм |
| Маса нетто | 0,25 кг |
Навколишнє середовище
| Стандарти | ДСТУ EN 60947-4
ДСТУ EN 60947-2 |
| Сертифікація виробу | CCC
CE
CB |
| Захисна обробка | TH |
| Ступінь захисту | IP20 відповідно до ДСТУ EN 60529 |
| Робоча температура навколишнього середови | -20…60 °C |
| Температура навколишнього повітря для збер | -40…80 °C |
| Вогнестійкість | 960 °C відповідно до ДСТУ EN 60695-2-1 |
| Висота над рівнем моря | 2000 м |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 4,800 см |
| Ширина 1 упаковки | 8,400 см |
| Довжина 1 упаковки | 9,100 см |
| Вага 1 упаковки | 270,000 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 24 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 6,818 кг |
