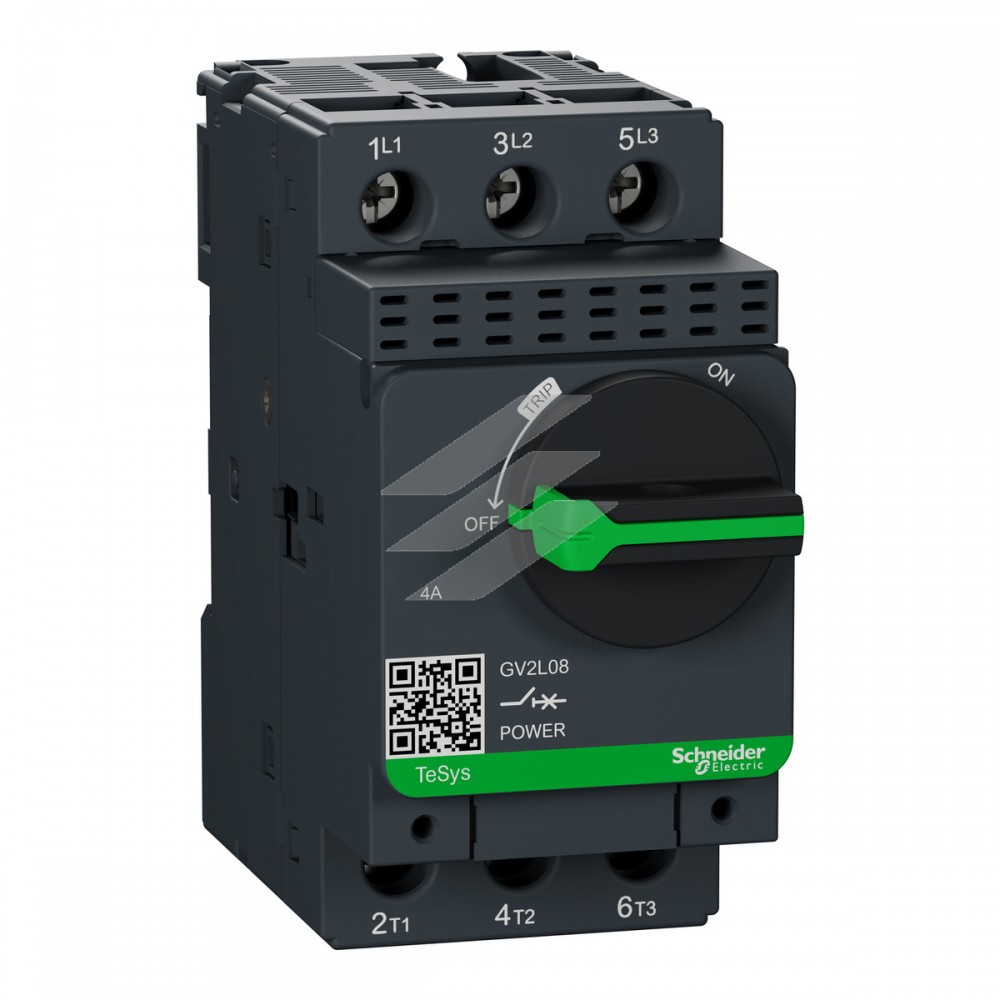

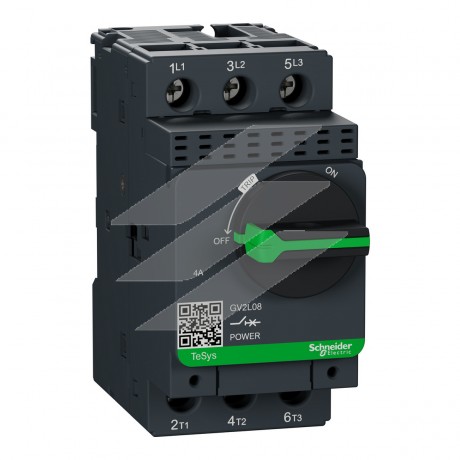

Автоматичний вимикач TeSys GV , 3 полюси (3P), 4 A/690 В, для 3-фазних двигунів 1,1-1,5 кВт при 400 В. Він забезпечує магнітний захист із рівнем спрацьовування 13xIn, високою відключаючою здатністю Icu 100 кА при 400 В. підключення здійснюється за допомогою гвинтових клем. Управління запуском/зупинкою за допомогою поворотної ручки гарантовано на 100 000 циклів AC-3. Для повного захисту двигуна використовуйте в поєднанні з тепловим реле перевантаження LRD08 (замовляється окремо). Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
| Опис полюсів | 3P |
| Тип мережі | Змінний струм |
| Категорія застосування | Категорія A відповідно до ДСТУ EN 60947-2
AC-3 відповідно до ДСТУ EN 60947-4-1
AC-3e відповідно до ДСТУ EN 60947-4-1 |
| Частота мережі | 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| Потужність двигуна [кВт] | 1,1 кВт на 400/415 В змінний струм 50/60 Гц
1,5 кВт на 400/415 В змінний струм 50/60 Гц
1,5 кВт на 500 В змінний струм 50/60 Гц
3 кВт на 690 В змінний струм 50/60 Гц |
| Відключаюча здатність | 100 кА Icu на 230/240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
100 кА Icu на 400/415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
100 кА Icu на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
100 кА Icu на 500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
4 кА Icu на 690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| [Ics] номінальна відключаюча здатність при ко | 100 % на 230/240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
100 % на 400/415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
100 % на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
100 % на 500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
100 % на 690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| Тип керування | Поворотна ручка |
| [In] номінальний струм | 4 А |
| Струм спрацьовування електромагнітного ро | 74 А |
| [Ith] умовний тепловий струм у відкритому вик | 4 А відповідно до ДСТУ EN 60947-2 |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| [Ui] номінальна напруга ізоляції | 690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до ДСТУ EN 60947-2 |
| Відповідність вимогам по ізоляції | Так відповідно до ДСТУ EN 60947-1 |
| Розсіювана потужність на полюс | 1,8 В |
| Механічна зносостійкість | 100000 циклів |
| Електрична зносостійкість | 100000 циклів для AC-3 на 415 В In
100000 циклів для AC-3e на 415 В In |
| Номінальний режим експлуатації | Безпреривний відповідно до ДСТУ EN 60947-4-1 |
| Клеми підключення | Коло подачі живлення Гвинтовий затискач 2 кабель(і) 1…6 мм²твердий
Коло подачі живлення Гвинтовий затискач 2 кабель(і) 1,5…6 мм²гнучкий без кабельного наконечника
Коло подачі живлення Гвинтовий затискач 2 кабель(і) 1…4 мм²гнучкий з кабельним наконечником |
| Момент затягування | 1,7 Н.м - на Гвинтовий затискач |
| Спосіб кріплення | Симетрична din-рейка 35 мм затискний
Панель прикручений (з 2 гвинтами M4) |
| Монтажне положення | Горизонтальний
Вертикальний |
| Ширина | 45 мм |
| Висота | 89 мм |
| Глибина | 97 мм |
| Маса нетто | 0,33 кг |
| Колір | Темно-сірий |
