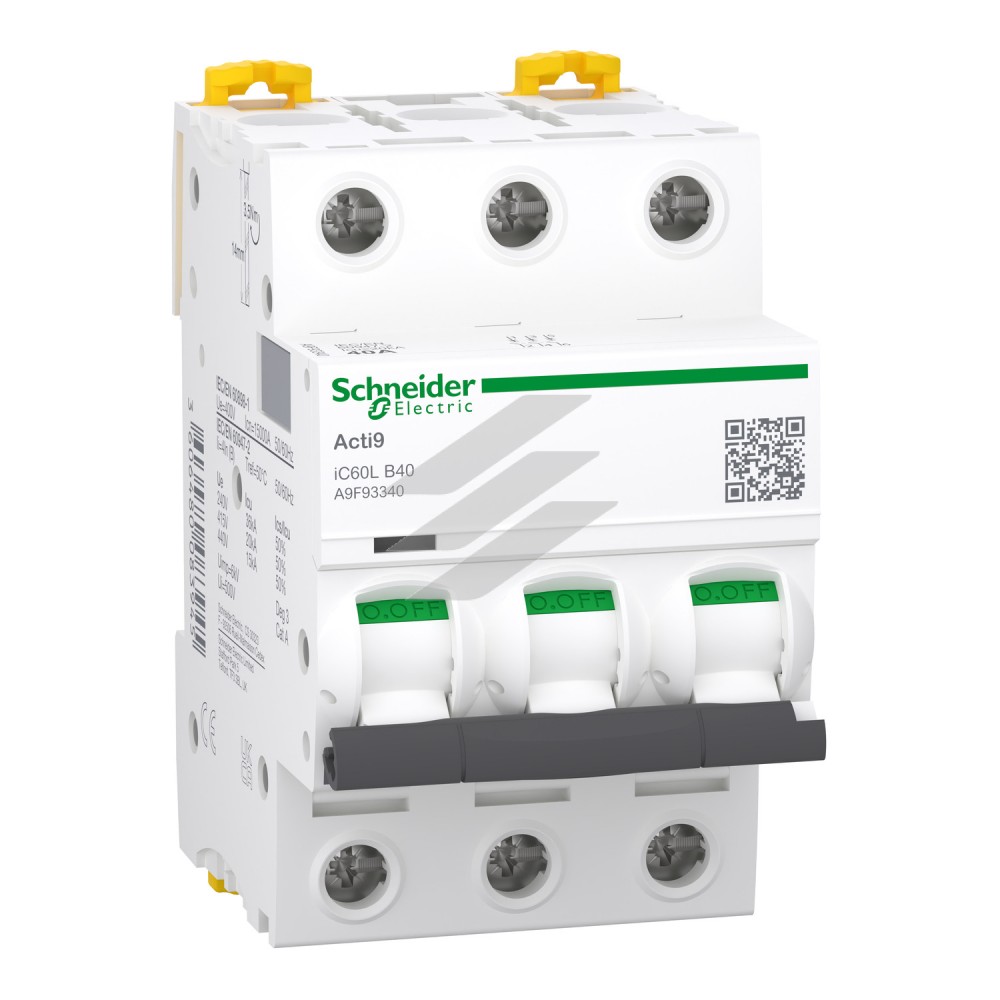

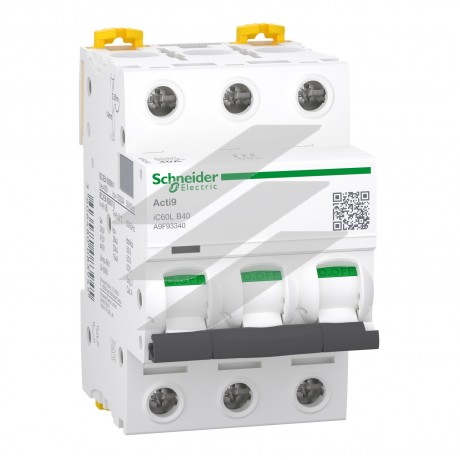

Автоматичний вимикач Acti9 iC60L 3Р 40A крива відключення B, Schneider Electric
Автоматичний вимикач Acti9 iC60L 3Р 40A крива відключення B, Schneider Electric

Автоматичний вимикач Acti9 iC60L 3Р 40A крива відключення B, Schneider Electric

0 відгуків
₴5798.83 / шт
Без ПДВ: ₴4832.36
* При замовленні менше 500 грн. стягується додаткова плата 100 грн. за одне замовлення
* При замовленнях більше 5000 грн. уточнюйте про наявність додаткових знижок
Виробник:
Артикул: A9F93340(SE)
Код виробника:: A9F93340
Наявність: По запиту

Автоматичний вимикач Acti9 iC60L 3Р 40A крива відключення B, Schneider Electric



Головне

Область застосування продуктуРозподіл
ДіапазонActi9
Назва продуктуActi9 iC60
Тип виробу або компонентуАвтоматичний вимикач
Назва пристроюiC60L
Опис полюсів3P
Кількість захищених полюсів3
[In] номінальний струм40 А
Тип мережіПостійний струм
Змінний струм
Технологія розчеплювачаТепломагнітний
Крива відключенняB
Відключаюча здатність15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60898-1
70 кА Icu на 12...133 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
15 кА Icu на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
20 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
25 кА Icu на 102...144 В постійний струм відповідно до ДСТУ EN 60947-2
Категорія застосуванняКатегорія A відповідно до EN 60947-2
Категорія A відповідно до ДСТУ EN 60947-2
Відповідність вимогам по ізоляціїТак відповідно до EN 60898-1
Так відповідно до EN 60947-2
Так відповідно до ДСТУ EN 60898-1
Так відповідно до ДСТУ EN 60947-2
СтандартиEN 60947-2
EN 60898-1
ДСТУ EN 60947-2
ДСТУ EN 60898-1

Додатково

Частота мережі50/60 Гц
Межа магнітного відключення4 x In +/- 20
[Ics] номінальна робоча здатність відключенн18 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц
10 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц
7,5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц
18 кА 50 % відповідно до ДСТУ EN 60947-2 - 220...240 В змінний струм 50/60 Гц
10 кА 50 % відповідно до ДСТУ EN 60947-2 - 380...415 В змінний струм 50/60 Гц
7,5 кА 50 % відповідно до ДСТУ EN 60947-2 - 440 В змінний струм 50/60 Гц
35 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц
35 кА 50 % відповідно до ДСТУ EN 60947-2 - 12...133 В змінний струм 50/60 Гц
7500 А 50 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц
7500 А 50 % відповідно до ДСТУ EN 60898-1 - 400 В змінний струм 50/60 Гц
20 кА 100 % відповідно до EN 60947-2 - 125...180 В постійний струм
20 кА 100 % відповідно до ДСТУ EN 60947-2 - 125...180 В постійний струм
Клас обмеження3 відповідно до EN 60898-1
3 відповідно до ДСТУ EN 60898-1
[Ui] номінальна напруга ізоляції500 В змінний струм 50/60 Гц відповідно до EN 60947-2
500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
[Uimp] номінальна імпульсна витримувана напру6 кВ відповідно до EN 60947-2
6 кВ відповідно до ДСТУ EN 60947-2
Індикатор положення контактуТак
Тип керуванняПеремикач
Місцева сигналізаціяІндикатор спрацювання
Спосіб кріпленняФіксація
Монтажна опораDIN-рейка
Сумісність гребінчастих шин і розподільчихЗверху або знизу: Так
Кількість модулів Ш = 9 мм6
Висота85 мм
Ширина54 мм
Глибина78,5 мм
Маса нетто0,375 кг
КолірБілий
Механічна зносостійкість20000 циклів
Електрична зносостійкість10000 циклів
Клеми підключенняОдиночна клема (Зверху або знизу) 1…35 мм² жорсткий
Одиночна клема (Зверху або знизу) 1…25 мм² гнучкий
Довжина зачистки проводів14 мм для Зверху або знизу з'єднання
Момент затягування3,5 Н.м Зверху або знизу
Захист від витоку струму на землюОкремий блок

Навколишнє середовище

Ступінь захистуIP20 conforming to ДСТУ EN 60529
IP20 conforming to EN 60529
Ступінь забруднення3 відповідно до EN 60947-2
3 відповідно до ДСТУ EN 60947-2
Категорія перенапругиIV
Тропічне виконання2 відповідно до ДСТУ EN 60068-1
Відносна вологість95 % на 55 °C
Висота над рівнем моря0...2000 м
Робоча температура навколишнього середови-35…70 °C
Температура навколишнього повітря для збер-40…85 °C

Пакувальна одиниця

Тип 1 упаковкиPCE
Кількість одиниць у 1 упаковці1
Висота 1 упаковки7,5 см
Ширина 1 упаковки5,3 см
Довжина 1 упаковки9,4 см
Вага 1 упаковки378,0 г
Тип 2 упаковкиBB1
Кількість одиниць у 2 упаковці4
Висота 2 упаковки7,8 см
Ширина 2 упаковки9,7 см
Довжина 2 упаковки22,2 см
Вага 2 упаковки1,565 кг
Тип 3 упаковкиS03
Кількість одиниць у 3 упаковці44
Висота 3 упаковки30,0 см
Ширина 3 упаковки30,0 см
Довжина 3 упаковки40,0 см
Вага 3 упаковки17,705 кг

Гарантія

Гарантія18 місяців

Модульний автоматичний вимикач (автомат)
Модульний автоматичний вимикач (автомат)

Schneider Electric (Шнайдер Електрік)
