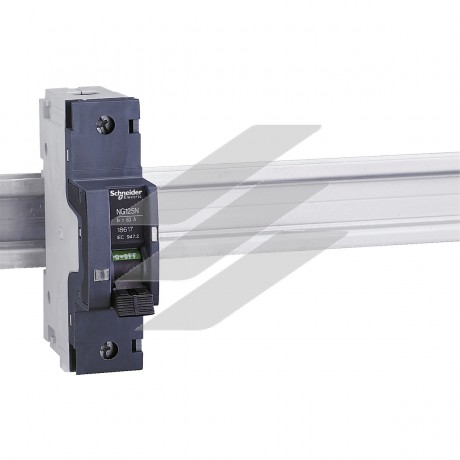

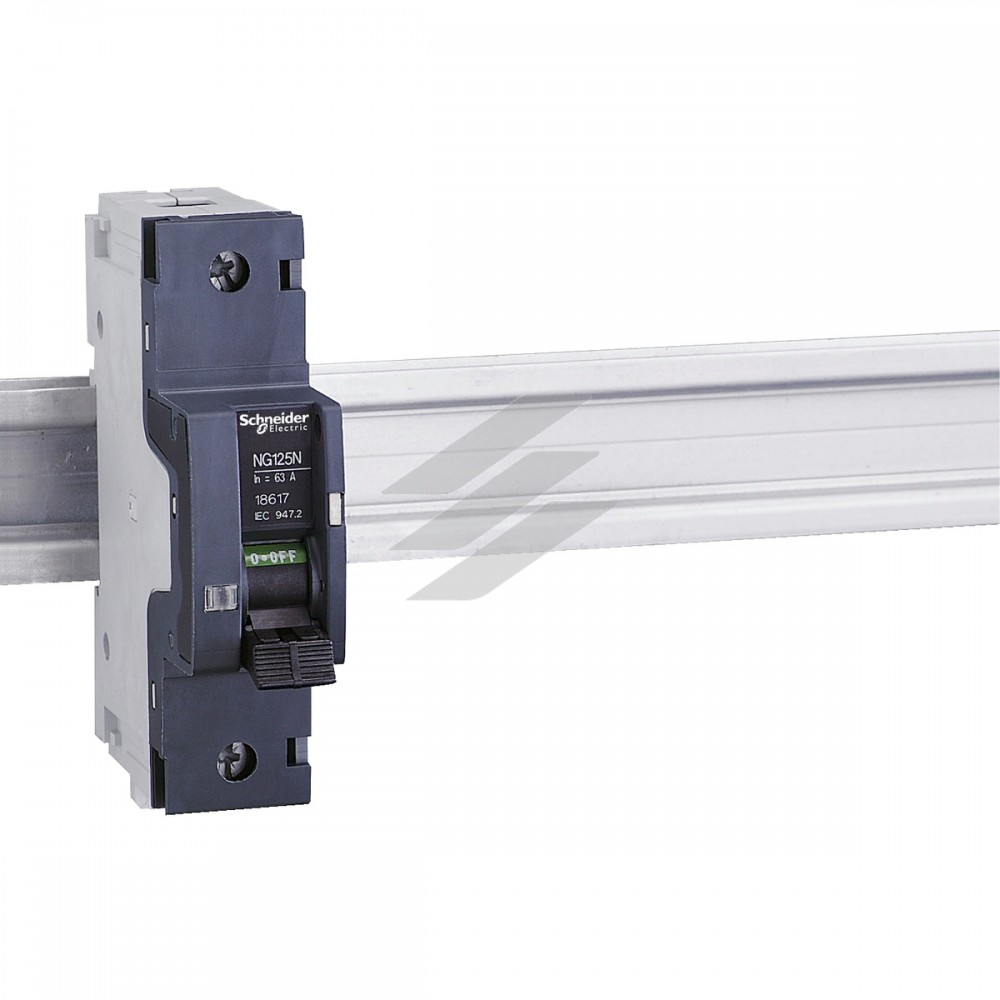

Автоматичний вимикач Acti9 NG125N 1Р 16A, крива відключення C, Schneider Electric
Acti9 NG125N — це модульний автоматичний вимикач. Кількість полюсів 1P, номінальний струм 16A, крива відключення C. Номінальна відключаюча здатність до 25000 А при 220 - 240 В змінного струму (ДСТУ EN 60947-2). Пристрій відповідає як промисловому стандарту ДСТУ EN 60947-2, так і побутовому стандарту ДСТУ EN 60898-1. Автоматичний вимикач захищає електричне коло від струмів короткого замикання та перевантаження. Відключення через несправність сигналізується червоним механічним індикатором стану на передній панелі автоматичного вимикача. Електрична зносостійкість до 10000 циклів і механічна зносостійкість до 20000 циклів. Робоча напруга Ue 380- 415 В змінного струму. Номінальна напруга ізоляції Ui 690 В змінного струму. Номінальна імпульсна витримувана напруга Uimp 8 кВ. Робоча частота 50 Гц або 60 Гц. Виріб призначений для встановлення на DIN-рейку. Його ширина 3 модулів по 9 мм. Ступінь забруднення 3. Категорія перенапруги IV. Розміри (Ш) 27 мм x (В) 103 мм x (Г) 81 мм. Вага 0,24 кг. Має ступінь захисту IP20 (відповідно до стандарту ДСТУ EN 60529) і IP40 при встановленні в щиті. Робоча температура від -30°C до 70°C. Температура зберігання від -40°C до 70°C.
Головне
| Діапазон | Acti9 |
| Назва продукту | Acti9 NG125 |
| Тип виробу або компоненту | Автоматичний вимикач |
| Назва пристрою | NG125N |
| Область застосування продукту | Розподіл |
| Опис полюсів | 1P |
| Кількість захищених полюсів | 1 |
| [In] номінальний струм | 16 А на 40 °C |
| Тип мережі | Постійний струм
Змінний струм |
| Технологія розчеплювача | Тепломагнітний |
| Крива відключення | C |
| Відключаюча здатність | 25 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
25 кА Icu на 12 В постійний струм відповідно до ДСТУ EN 60947-2
50 кА Icu на 110...130 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
6 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
25 кА Icu на 125 В постійний струм відповідно до ДСТУ EN 60947-2
20 кА Icu на <= 144 В постійний струм відповідно до ДСТУ EN 60947-2 |
| Категорія застосування | Категорія A відповідно до ДСТУ EN 60947-2 |
| Відповідність вимогам по ізоляції | Так відповідно до ДСТУ EN 60947-2 |
| Стандарти | ДСТУ EN 60947-2 |
Додатково
| Частота мережі | 50/60 Гц |
| [Ue] номінальна робоча напруга | 380...415 В змінний струм 50/60 Гц
125 В постійний струм
<= 144 В постійний струм
12 В постійний струм
220...240 В змінний струм 50/60 Гц
110...130 В змінний струм 50/60 Гц |
| Межа магнітного відключення | 8 x In |
| [Ics] номінальна робоча здатність відключенн | 37,5 кА 75 % відповідно до ДСТУ EN 60947-2 - 110...130 В змінний струм 50/60 Гц
18,75 кА 75 % відповідно до ДСТУ EN 60947-2 - 220...240 В змінний струм 50/60 Гц
4,5 кА 75 % відповідно до ДСТУ EN 60947-2 - 380...415 В змінний струм 50/60 Гц
25 кА 100 % відповідно до ДСТУ EN 60947-2 - 60 В постійний струм
25 кА 100 % відповідно до ДСТУ EN 60947-2 - 125 В постійний струм |
| [Ui] номінальна напруга ізоляції | 690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до ДСТУ EN 60947-2 |
| Індикатор положення контакту | Так |
| Тип керування | Перемикач
Ручне випробування на спрацювання |
| Місцева сигналізація | Iндикатор УВІМК/ВИМК
Індикатор спрацювання |
| Спосіб кріплення | Затисканням |
| Монтажне положення | Вертикальний |
| Монтажна опора | Симетрична din-рейка 35 мм |
| Сумісність гребінчастих шин і розподільчих | Так |
| Кількість модулів Ш = 9 мм | 3 |
| Висота | 103 мм |
| Глибина | 81 мм |
| Ширина | 27 мм |
| Маса нетто | 0,24 кг |
| Механічна зносостійкість | 20000 циклів |
| Електрична зносостійкість | 10000 циклів |
| Забезпечення замикання | Замочний |
| Описание функций блокировки | Вбудоване блокування |
| Клеми підключення | Клеми тунельного типу1,5…50 мм² жорсткий
Клеми тунельного типу1…35 мм² гнучкий |
| Довжина зачистки проводів | 20 мм |
| Момент затягування | 3,5 Н.м |
| Захист від витоку струму на землю | Відсутній |
Навколишнє середовище
| Ступінь захисту | IP20 conforming to ДСТУ EN 60529 |
| Ступінь ударозахисту | IK05 conforming to ДСТУ EN 62262 |
| Ступінь забруднення | 3 відповідно до ДСТУ EN 60947-2 |
| Категорія перенапруги | IV |
| Тропічне виконання | 2 відповідно до ДСТУ EN 60068-1 |
| Відносна вологість | 95 % на 55 °C |
| Робоча температура навколишнього середови | -30…70 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 3 см |
| Ширина 1 упаковки | 8,1 см |
| Довжина 1 упаковки | 10,8 см |
| Вага 1 упаковки | 244 г |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 12 |
| Висота 2 упаковки | 9,1 см |
| Ширина 2 упаковки | 11,9 см |
| Довжина 2 упаковки | 36 см |
| Вага 2 упаковки | 3,006 кг |
| Тип 3 упаковки | S03 |
| Кількість одиниць у 3 упаковці | 72 |
| Висота 3 упаковки | 30 см |
| Ширина 3 упаковки | 30 см |
| Довжина 3 упаковки | 40 см |
| Вага 3 упаковки | 18,527 кг |
