Електронне реле перевантаження АВТ.3 30А, AC 200-240В, Schneider Electric

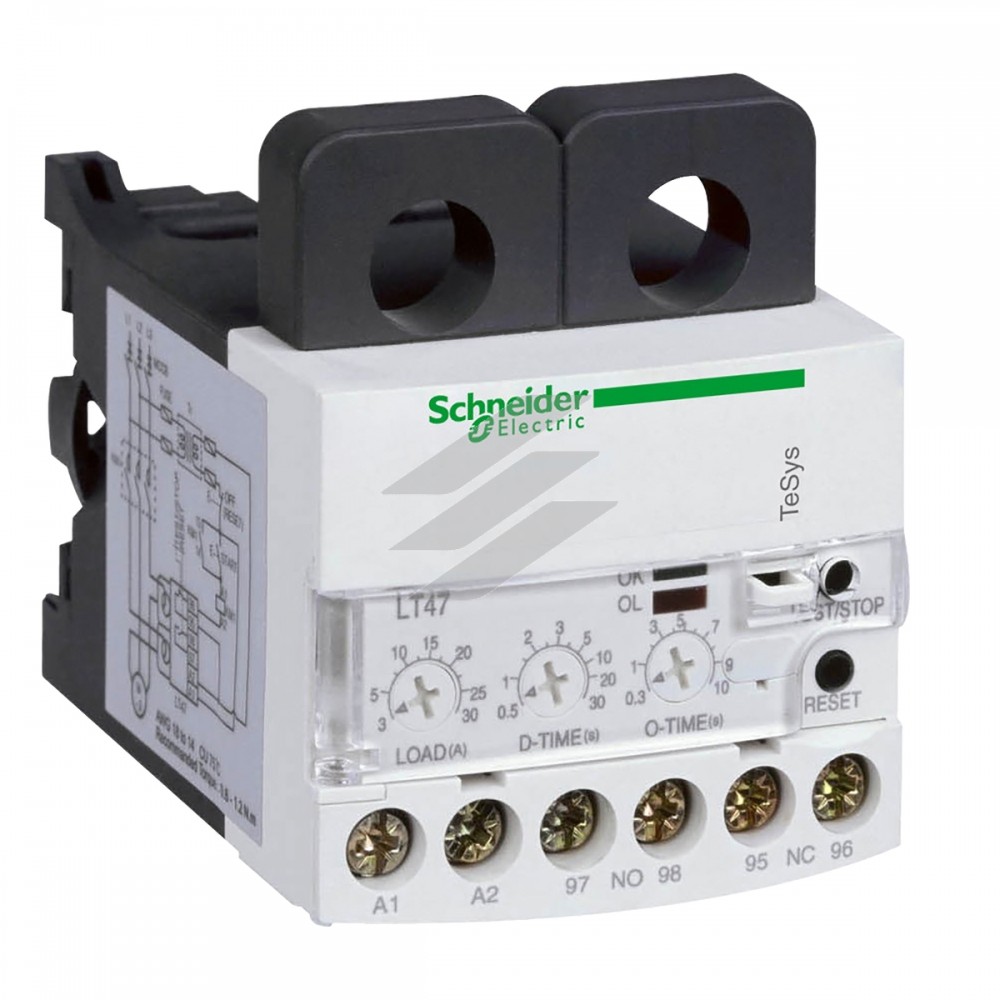

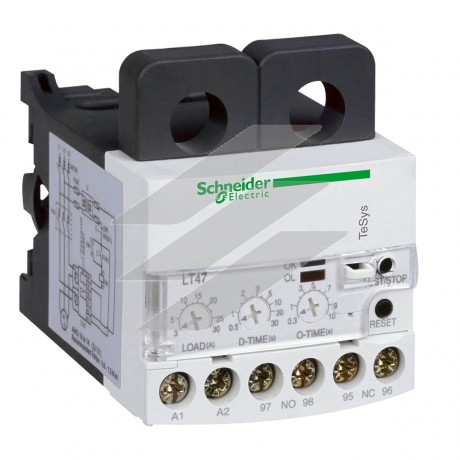

Електронне реле максимального струму TeSys LR47, 30A/690V, з автоматичним скиданням, для живлення 200-240V AC, для захисту двигунів з номінальним струмом 3-25A. У ньому передбачено 3 циферблати для налаштування захисту: LOAD (3-30 A) для рівня перевантаження по струму, O-TIME (0,3-10 с) для допустимої тривалості перевантаження по струму, R-TIME (1-120 с) для автоматичної затримки скидання. Крім того, пристрій вимикається, якщо фаза пропадає протягом більше ніж O-TIME. Прилад має кнопку скидання, кнопку тест/стоп, 2 світлодіодні індикатори (Run/Trip), 2 допоміжних контакти 1NO+1NC для сигналізації несправності. Налаштування можна заблокувати, заклеївши прозору кришку. Монтаж на DIN-рейку, без силових клем (струми контролюються 2 трансформаторами струму, перехрещеними кабелями двигуна). Сертифікований за кількома стандартами (IEC, UL, CSA, CCC, EAC), він відповідає вимогам RoHS/REACh.
Головне
| Діапазон | TeSys |
| Назва продукту | TeSys LT |
| Тип виробу або компоненту | Електронне реле максимального струму |
| Назва пристрою | LT47 |
| Область застосування продукту | Захист |
| Область застосування реле | Чутливість до обриву фази
Перевантаження Imax > Isetting
Блокування ротора, механічне заклинювання I > 3 x Isetting |
| [Us] номінальна напруга живлення | 200..240 В змінний струм |
| Межі регулювання теплового захисту | 3…30 А |
| [Ui] номінальна напруга ізоляції | Коло подачі живлення: 600 В змінний струм відповідно до CSA
Коло подачі живлення: 600 В змінний струм відповідно до UL
Коло подачі живлення: 690 В змінний струм відповідно до ДСТУ EN 60947-4-1 |
Додатково
| Частота мережі | 50...60 Гц |
| Монтажна опора | Рейка |
| Поріг відключення | 3...25 A |
| Електромагнітна сумісність | Стійкість до електростатичного розряду: 8 кВ через відкрите повітрявідповідно до ДСТУ EN 61000-4-2
Стійкість до електростатичного розряду: 6 кВ у прямому режимівідповідно до ДСТУ EN 61000-4-2
Емісії: клас Авідповідно до EN 55011
Стійкість до електромагнітних завад: 10 В/мвідповідно до ДСТУ EN 61000-4-3
Стійкість до швидких перехідних процесів: 2 кВвідповідно до ДСТУ EN 61000-4-4
Стійкість до перенапруги: 6 кВвідповідно до ДСТУ EN 61000-4-5
Проведено ВЧ завади: 10 Ввідповідно до ДСТУ EN 61000-4-6 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| [Ith] умовний тепловий струм у відкритому вик | 3 А для схема сигналізації |
| Номінальний струм запобіжника | 3 А gG для схема сигналізації
3 А BS для схема сигналізації |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| Часовий діапазон | 1...120 с - тип керування R-час
0.3...30 с - тип керування O-час |
| Місцева сигналізація | 1 світлодіод (зелений)
1 світлодіод (червоний) |
| Тип керування | автоматичний скидання |
| Клеми підключення | Схема сигналізації: гвинтовий затискач 1 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Схема сигналізації: гвинтовий затискач 1 1…2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника
Схема сигналізації: гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником
Схема сигналізації: гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника |
| Момент затягування | Схема сигналізації: 1,7 Н.м M3.5 |
| Висота | 70,3 мм |
| Ширина | 71 мм |
| Глибина | 77,2 мм |
| Маса нетто | 0,192 кг |
Навколишнє середовище
| Стандарти | ДСТУ EN 60255-6
ДСТУ EN 60947 |
| Сертифікація виробу | UL
CSA |
| Захисна обробка | TH відповідно до ДСТУ EN 60068 |
| Ступінь захисту | IP20 conforming to ДСТУ EN 60529
IP20 conforming to VDE 0106 |
| Робоча температура навколишнього середови | -25…60 °C без заниження відповідно до ДСТУ EN 60947-4-1 |
| Температура навколишнього повітря для збер | -30…80 °C |
| Висота над рівнем моря | 2000 м |
| Механічна стійкість | Удари: 15 Гн за 11 мс відповідно до ДСТУ EN 60068-2-7
Вібрації: 4 Гн відповідно до ДСТУ EN 60068-2-6 |
| Електрична міцність ізоляції | 2 кВ на 50 Гц відповідно до ДСТУ EN 60255-5 |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,000 см |
| Ширина 1 упаковки | 8,000 см |
| Довжина 1 упаковки | 8,500 см |
| Вага 1 упаковки | 193,000 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 16 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 3,586 кг |
