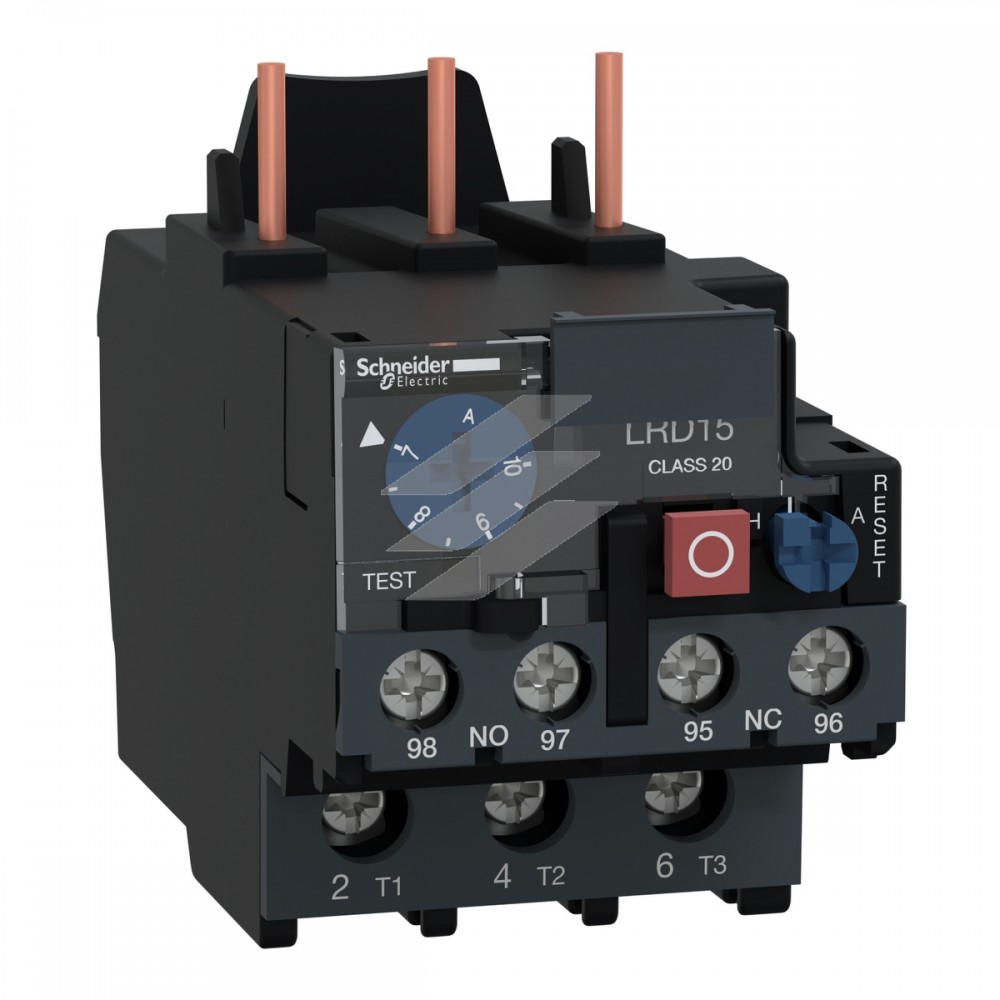

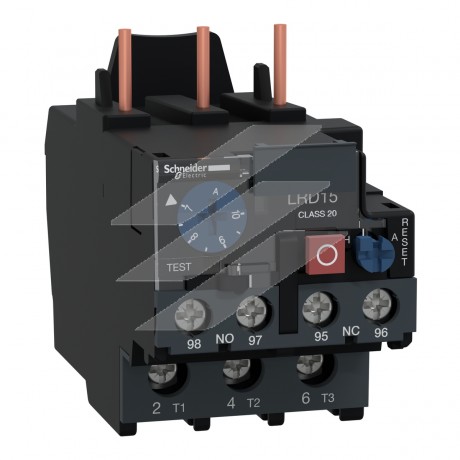

Теплове реле 7-10А, клас 20, Schneider Electric
Теплове реле перевантаження TeSys LRD, 10A/690V, діапазон теплового налаштування 7-10A, клас спрацьовування 20, для захисту 3-фазних двигунів 4kW при 400V. Диференціальний пристрій з виявленням обриву фази та дисбалансу навантаження. У ньому передбачено регулятор температури, селектор ручного й автоматичного скидання, тестовий селектор для імітації кнопок відключення, скидання та зупинки, прапорець індикації та 2 допоміжні контакти 1NO+1NC для сигналізації про несправність. Налаштування захищені прозорою кришкою, що закривається за допомогою пломбування. Підключення здійснюється за допомогою гвинтових клем, підключається безпосередньо до нижніх клем 3-полюсних контакторів LC1D09-D38. Монтаж здійснюється на DIN-рейку або гвинтове кріплення, окремо від контактора, за допомогою клемної колодки LAD7B105 (замовляється окремо). Сертифіковано за кількома стандартами (IEC, UL, CSA, Marine), відповідає вимогам Green Premium (RoHS/REACh).
Головне
| Діапазон | TeSys |
| Назва продукту | TeSys LRD
TeSys Deca |
| Тип виробу або компоненту | Диференціальне теплове реле перевантаження |
| Назва пристрою | LRD |
| Область застосування реле | Захист двигуна |
| Сумісність продуктів | LC1D09
LC1D32
LC1D25
LC1D18
LC1D12 |
| Тип мережі | Змінний струм
Постійний струм |
| Клас теплового перевантаження | Клас 20 відповідно до ДСТУ EN 60947-4-1 |
| Межі регулювання теплового захисту | 7…10 А |
| [Ui] номінальна напруга ізоляції | Коло подачі живлення: 600 В відповідно до CSA
Коло подачі живлення: 600 В відповідно до UL
Коло подачі живлення: 690 В відповідно до ДСТУ EN 60947-4-1 |
Додатково
| Частота мережі | 0...400 Гц |
| Монтажна опора | Пластина, зі спеціальними аксесуарами
Рейка, зі спеціальними аксесуарами
Під контактор |
| Поріг відключення | 1.14 +/- 0.06 Ir відповідно до ДСТУ EN 60947-4-1 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| [Ith] умовний тепловий струм у відкритому вик | 5 А для схема сигналізації |
| Допустимий струм | 1,5 А на 240 В AC-15 для схема сигналізації
0,1 А на 250 В DC-13 для схема сигналізації |
| [Ue] номінальна робоча напруга | 690 В змінний струм 0...400 Гц для коло подачі живлення відповідно до ДСТУ EN 60947-4-1 |
| Номінальний струм запобіжника | 4 А gG для схема сигналізації
4 А BS для схема сигналізації |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| Чутливість до розриву фази | Струм відключення 130 % від Ir на двох фазах, остання на 0 |
| Тип керування | Червоний Кнопковий вимикач зупинка
Синій Кнопковий вимикач скидання |
| Температурна компенсація | -20…60 °C |
| Клеми підключення | Ланцюг управління: гвинтовий затискач 2 кабель(і) 1…2,5 мм² гнучкий без кабельного наконечника
Ланцюг управління: гвинтовий затискач 2 кабель(і) 1…2,5 мм² гнучкий з кабельним наконечником
Ланцюг управління: гвинтовий затискач 2 кабель(і) 1…2,5 мм² твердий без кабельного наконечника
Коло подачі живлення: гвинтовий затискач 1 кабель(і) 1,5…10 мм² гнучкий без кабельного наконечника
Коло подачі живлення: гвинтовий затискач 1 кабель(і) 1…4 мм² гнучкий з кабельним наконечником
Коло подачі живлення: гвинтовий затискач 1 кабель(і) 1…6 мм² твердий без кабельного наконечника |
| Момент затягування | Ланцюг управління: 1,7 Н.м - на гвинтовий затискач
Коло подачі живлення: 1,85 Н.м - на гвинтовий затискач |
| Ширина | 45 мм |
| Глибина | 92 мм |
| Маса нетто | 0,19 кг |
Навколишнє середовище
| Кліматична стійкість | відповідно до IACS E10 |
| Ступінь захисту | IP20 conforming to ДСТУ EN 60529 |
| Робоча температура навколишнього середови | -20…60 °C без заниження відповідно до ДСТУ EN 60947-4-1 |
| Температура навколишнього повітря для збер | -60…70 °C |
| Вогнестійкість | 850 °C відповідно до ДСТУ EN 60695-2-1 |
| Вогнестійкість | V1 відповідно до UL 94 |
| Механічна стійкість | Вібрації: 6 Гн відповідно до ДСТУ EN 60068-2-6
Удари: 15 Гн за 11 мс відповідно до ДСТУ EN 60068-2-7 |
| Електрична міцність ізоляції | 1,89 кВ на 50 Гц відповідно до ДСТУ EN 60947-1 |
| Стандарти | ДСТУ EN 60947-4-1
EN/ДСТУ EN 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 № 60947-4-1
CSA C22.2 № 60947-5-1 |
| Сертифікація виробу | IEC
UL
CSA
EAC
DNV-GL
LROS (Lloyds реєстр судноплавства)
UKCA |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,800 см |
| Ширина 1 упаковки | 9,500 см |
| Довжина 1 упаковки | 5,300 см |
| Вага 1 упаковки | 227,000 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 25 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 6,132 кг |
Гарантія
Schneider Electric (Шнайдер Електрік)
