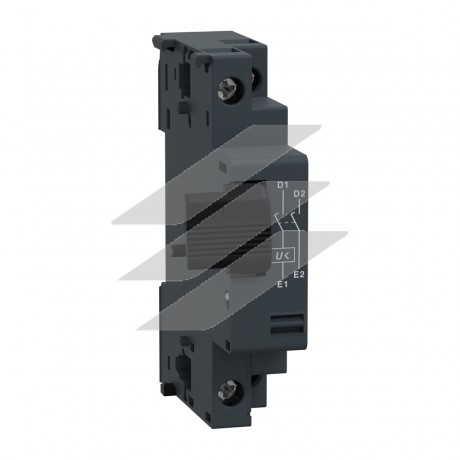

Незалежний розчіплювач 220В 50Гц, Schneider Electric
Електричний розчіплювач TeSys GV, розчіплювач зниженої напруги MN, напруга 220-240 В змінного струму 50 Гц для моторних вимикачів GV2ME. Відключає вимикач, коли напруга падає нижче 0,35 Uc, можливе розмикання в діапазоні 0,35-0,7 Uc. Замикання автоматичного вимикача можливе тільки при подачі напруги керування в діапазоні 0,85-1,1 Uc. Встановлюється з правого боку автоматичного вимикача, кріплення за допомогою гвинтових клемних затискачів. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, INRS, VDE 0113), відповідає вимогам Green Premium (RoHS/REACh).
Головне
| Діапазон | TeSys
TeSys Deca |
| Тип виробу або компоненту | Захисне відключення при зниженні напруги |
| Назва пристрою | GVAX |
Додатково
| Сумісність серії | TeSys GV2ME
TeSys Deca |
| [Uc] напруга схеми керування | 220...240 В змінний струм 50 Гц |
| Межі напруги ланцюга керування | 0.85...1.1 Un |
| [Ui] номінальна напруга ізоляції | 690 В змінний струм відповідно до ДСТУ EN 60947-1
600 В змінний струм відповідно до UL 60947-4-1
600 В змінний струм відповідно до CSA C22.2 № 60947-4-1 |
| Порогова напруга спрацьовування | 0,7...0,35 Un |
| Пускова потужність [ВА] | 12 В·А змінний струм |
| Пускова потужність [Вт] | 8 В |
| Утримувана споживана потужність [ВА] | 3,5 В·А змінний струм |
| Утримувана споживана потужність [Вт] | 1,1 В |
| Робочий час | 10...15 мс відповідно до ДСТУ EN 60947-1 |
| Коефіціент роботи під навантаженням | 100 % |
| Клеми підключення | гвинтовий затискач 1 кабель(і) 1…2,5 мм²твердий
гвинтовий затискач 2 кабель(і) 1…2,5 мм²твердий
гвинтовий затискач 1 кабель(і) 0,75…2,5 мм²гнучкий без кабельного наконечника
гвинтовий затискач 2 кабель(і) 0,75…2,5 мм²гнучкий без кабельного наконечника
гвинтовий затискач 1 кабель(і) 0,75…1,5 мм²гнучкий з кабельним наконечником
гвинтовий затискач 2 кабель(і) 0,75…1,5 мм²гнучкий з кабельним наконечником |
| Момент затягування | < 1,4 Н.м на гвинтовий затискач |
| Механічна зносостійкість | 30000 циклів |
| Кількість в одному комплекті | Набір з 10 шт. |
| Висота | 89 мм |
| Ширина | 18 мм |
| Глибина | 66 мм |
| Маса нетто | 0,105 кг |
| Колір | Темно-сірий |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 3,800 см |
| Ширина 1 упаковки | 8,500 см |
| Довжина 1 упаковки | 9,500 см |
| Вага 1 упаковки | 121,000 г |
| Тип 2 упаковки | S01 |
| Кількість одиниць у 2 упаковці | 16 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 15,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 2,130 кг |
Гарантія
