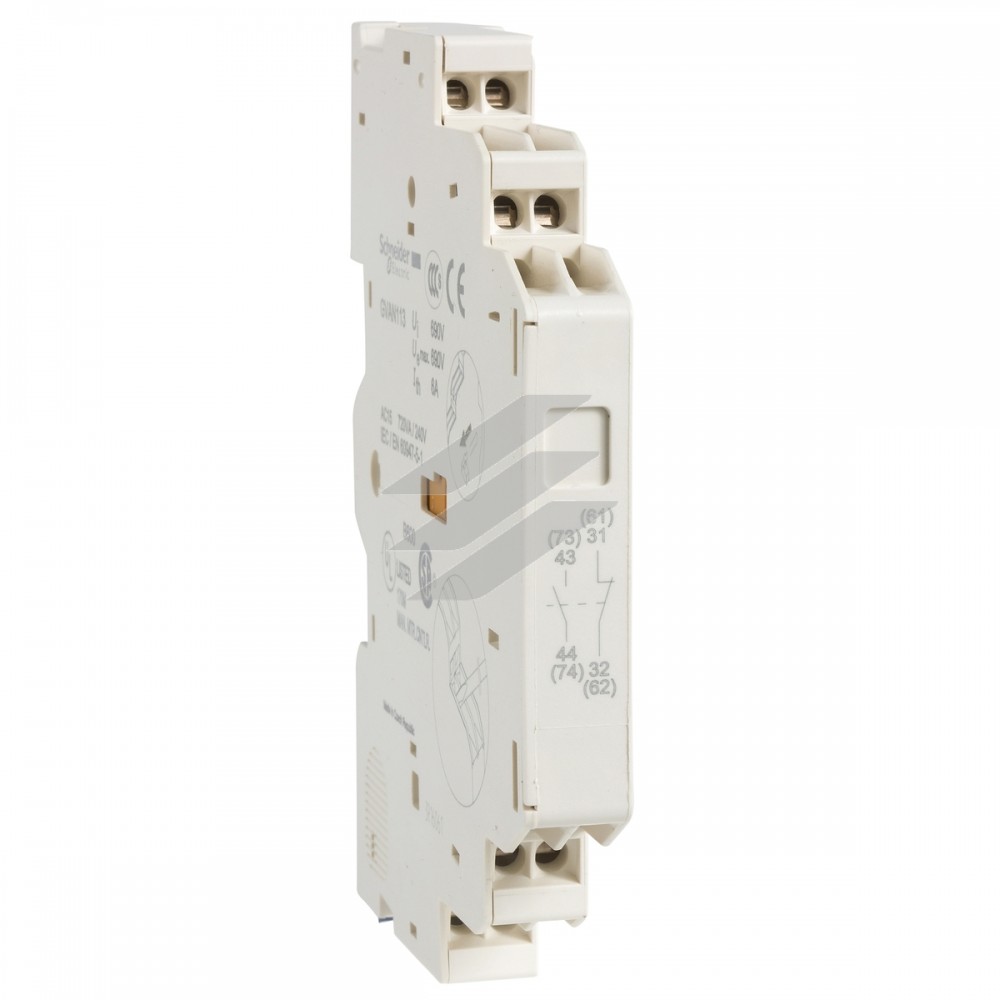

Додатковий контакт для автоматичного вимикача, Schneider Electric
Блок допоміжних контактів TeSys GV для моторних вимикачів GV2 і GV3. Миттєві допоміжні контакти 1NO+1NC. Номінальний струм до 6А/690В змінного струму і 6А/240В постійного струму. Встановлюються з лівого боку автоматичного вимикача (можлива установка 2 блоків), підключення за допомогою пружинних клем. Сертифікований за стандартами (IEC, UL, CSA, CCC, EAC), відповідає вимогам Green Premium (RoHS/REACh).
Головне
| Діапазон | TeSys
TeSys Deca |
| Назва пристрою | GVAN |
| Тип виробу або компоненту | Блок допоміжних контактів |
| Сумісність продуктів | GV3P
GV2RT
GV2P
GV3L
GV2ME
GV2L
GV2LE |
| Місце встановлення | Ліва сторона |
| Компонування полюсного контакту | 1 NO + 1 NC |
Додатково
| [Ui] номінальна напруга ізоляції | 600 В відповідно до UL 508
690 В відповідно до ДСТУ EN 60947-1
600 В відповідно до CSA C22.2 № 14 |
| [Ue] номінальна робоча напруга | 48...690 В змінний струм
24...240 В постійний струм |
| [Ith] умовний тепловий струм у відкритому вик | 6 А |
| Механічна зносостійкість | 100000 циклів |
| Мінімальний струм перемикання | 5 мА |
| Мінімальна напруга перемикання | 17 В |
| Тип захисту | Автоматичний вимикач GB2CB...
GG запобіжник 10 А |
| Номінальна робоча потужність [ВА] | 300 В·А на 48 В AC-15 - комутаційна зносостійкість: 100000 циклів
414 В·А на 690 В AC-15 - комутаційна зносостійкість: 100000 циклів
500 В·А на 110…127 В AC-15 - комутаційна зносостійкість: 100000 циклів
500 В·А на 500 В AC-15 - комутаційна зносостійкість: 100000 циклів
650 В·А на 440 В AC-15 - комутаційна зносостійкість: 100000 циклів
720 В·А на 230…240 В AC-15 - комутаційна зносостійкість: 100000 циклів
850 В·А на 380…415 В AC-15 - комутаційна зносостійкість: 100000 циклів |
| Номінальна робоча потужність [Вт] | 120 В на 240 В DC-13 - комутаційна зносостійкість: 100000 циклів
140 В на 110 В DC-13 - комутаційна зносостійкість: 100000 циклів
140 В на 24 В DC-13 - комутаційна зносостійкість: 100000 циклів
180 В на 60 В DC-13 - комутаційна зносостійкість: 100000 циклів
240 В на 48 В DC-13 - комутаційна зносостійкість: 100000 циклів |
| Висота | 89 мм |
| Ширина | 9,3 мм |
| Глибина | 66 мм |
| Колір | Темно-сірий |
Навколишнє середовище
| Характеристики зовнішнього середовища | Нормальне середовище |
| Сертифікація виробу | UKCA |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 1,0 см |
| Ширина 1 упаковки | 6,5 см |
| Довжина 1 упаковки | 9,0 см |
| Вага 1 упаковки | 25,0 г |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 10 |
| Висота 2 упаковки | 9,8 см |
| Ширина 2 упаковки | 10,0 см |
| Довжина 2 упаковки | 15,3 см |
| Вага 2 упаковки | 500,0 г |
| Тип 3 упаковки | S02 |
| Кількість одиниць у 3 упаковці | 60 |
| Висота 3 упаковки | 15,0 см |
| Ширина 3 упаковки | 30,0 см |
| Довжина 3 упаковки | 40,0 см |
| Вага 3 упаковки | 3,325 кг |
