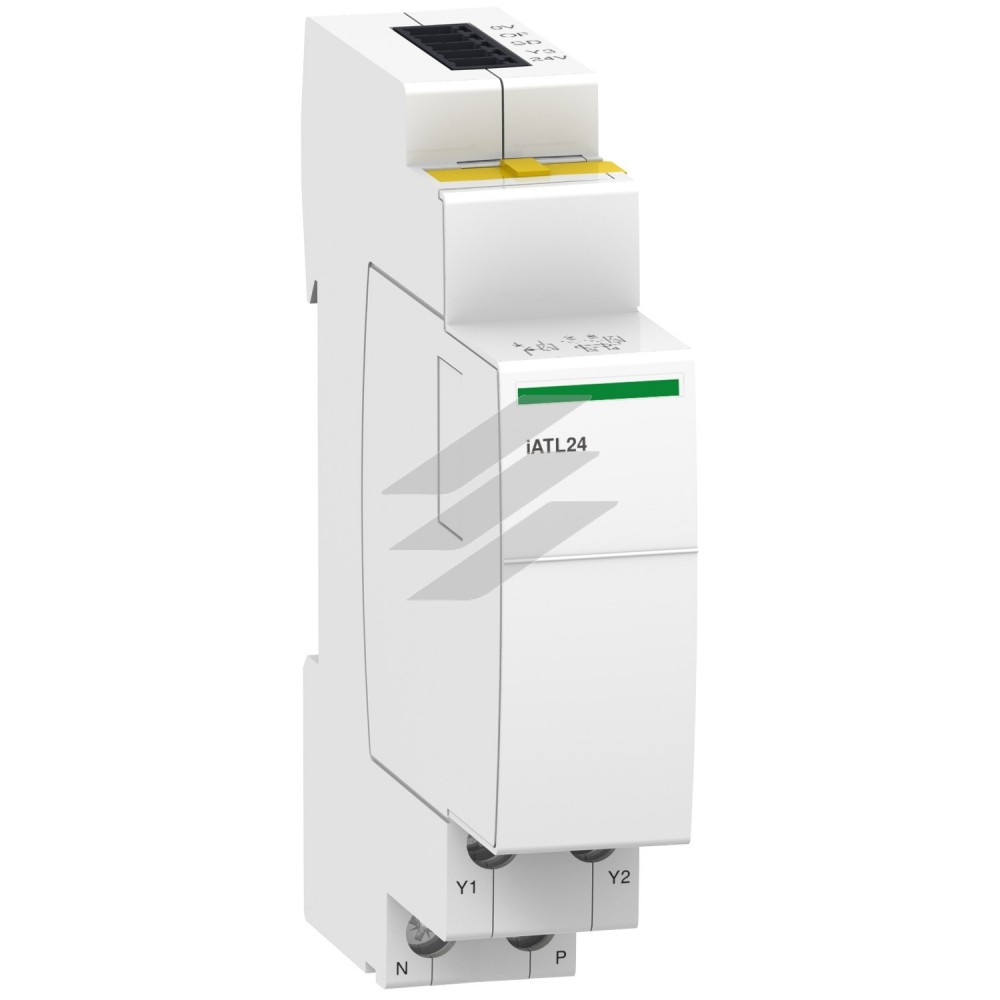

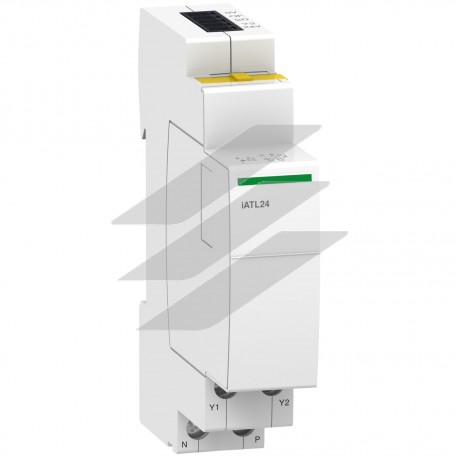

Допоміжний контакт Iatl24 для ITL, Schneider Electric
Допоміжний контакт Iatl24 для ITL, Schneider Electric

Допоміжний контакт Iatl24 для ITL, Schneider Electric

0 відгуків
₴8469.55 / шт
Без ПДВ: ₴7057.96
* При замовленні менше 500 грн. стягується додаткова плата 100 грн. за одне замовлення
* При замовленнях більше 5000 грн. уточнюйте про наявність додаткових знижок
Виробник:
Артикул: A9C15424(SE)
Код виробника:: A9C15424
Наявність: По запиту

Допоміжний контакт Iatl24 для ITL, Schneider Electric


Допоміжний контакт Acti9 iATL24 забезпечує надійне керування та дистанційну індикацію за допомогою допоміжного роз'єму Ti24. Працює з напругою керування 230 В. Монтаж виконується між 2 імпульсними реле iTL за допомогою жовтих затискачів. Ступінь захисту - IP20 і IP40 в корпусі. Встановлюється на DIN-рейку. Він пов'язаний з імпульсними реле iTL для дистанційної індикації їх робочого стану. Відповідає стандарту ДСТУ EN 60947-1, додаток S.


Головне

Асортимент продукціїActi9
Назва пристроюiATL24
Тип виробу або компонентуКонтроль та індикація допоміжні
Сигнальні контакти1 нормально відкритий
Напруга ланцюга сигналізації24 В ПОСТІЙНИЙ СТРУМ: +/- 20 % 0.002...0.1 A
[Uc] напруга схеми керування230 В змінний струм 50/60 Гц імпульсний >= 200 мс
24 В постійний струм падаючий фронт
24 В постійний струм передній фронт
[Us] номінальна напруга живлення230 В змінний струм в 50/60 Гц

Додатково

Тип керуванняДистанційне керування
[Ui] номінальна напруга ізоляції250 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру8 кВ
Споживання енергії [Вт]1 В
Спосіб кріпленняФіксований, зліва від СТ
Монтажна опораDIN-рейка
Сумісність гребінчастих шин і розподільчихНижній: Так
Верхній: Ні
Електрична зносостійкість250000 циклів відповідно до ДСТУ EN 60947-5-1
Стійкість до коротких переривів споживання10 мс
Поведінка при зниженій напрузіНе відкривається при втраті 24 В DC
Кількість модулів Ш = 9 мм2
Висота81 мм
Ширина18 мм
Глибина68 мм
КолірБілий
Клеми підключенняБлок живлення: клеми тунельного типу 1 кабель(і) кабель 0,5…10 мм² - жорсткий
Блок живлення: клеми тунельного типу 1 кабель(і) кабель 0,5…6 мм² - гнучкий
Блок живлення: клеми тунельного типу 1 кабель(і) кабель 0,5…4 мм² - гнучкий з зажимом
Вхід: клеми тунельного типу 2 кабель(і) кабель 0,5…2,5 мм² - жорсткий
Вхід: клеми тунельного типу 2 кабель(і) кабель 0,5…2,5 мм² - гнучкий
Вхід: клеми тунельного типу 2 кабель(і) кабель 0,5…2,5 мм² - гнучкий з зажимом
Інтерфейс Ti24: пружинна клема Ti24 2 кабель(і) кабель 0,5…1,5 мм² - жорсткий
Інтерфейс Ti24: пружинна клема Ti24 1 кабель(і) кабель 0,5…1,5 мм² - гнучкий
Довжина зачистки проводівБлок живлення: 9 мм для Нижній з'єднання
Вхід: 9 мм для Нижній з'єднання
Інтерфейс Ti24: 10 мм для верхній з'єднання
Момент затягуванняБлок живлення: 1 Н.м Нижній
Вхід: 1 Н.м Нижній
Сумісність серіїActi9 iTL
Acti9 iTLi
Acti9 iTLs
Acti9 iTLc
Сумісність продуктівActi9 Smartlink
ITL (32 A) - 230/240 В 50 Гц
ITL (16 A) - 230/240 В 50 Гц

Навколишнє середовище

Категорія перенапругиIV
Ступінь захистуIP20 відповідно до ДСТУ EN 60529
IP40 (Модульний щит) відповідно до ДСТУ EN 60529
Ступінь забруднення3 відповідно до ДСТУ EN 60439-1
Тропічне виконання2 відповідно до ДСТУ EN 60947-5-1
Відносна вологість93 %в40 °C відповідно до ДСТУ EN 60068-2
Робоча температура навколишнього середови-25…60 °C
Температура навколишнього повітря для збер-40…80 °C
Знак якостіCE
СтандартиДСТУ EN 60947-1 додаток S

Пакувальна одиниця

Тип 1 упаковкиPCE
Кількість одиниць у 1 упаковці1
Висота 1 упаковки2,7 см
Ширина 1 упаковки7,6 см
Довжина 1 упаковки8,6 см
Вага 1 упаковки79,0 г
Тип 2 упаковкиS03
Кількість одиниць у 2 упаковці108
Висота 2 упаковки30,0 см
Ширина 2 упаковки30,0 см
Довжина 2 упаковки40,0 см
Вага 2 упаковки9,166 кг

Гарантія

Гарантія18 months
