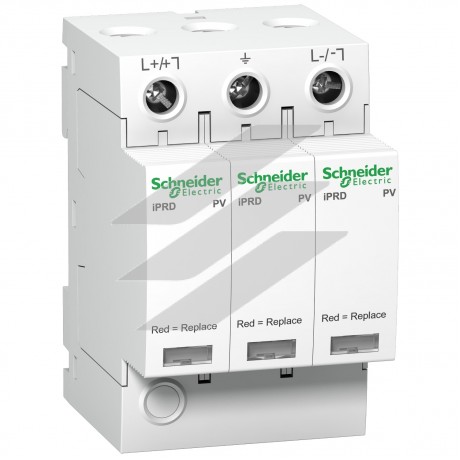

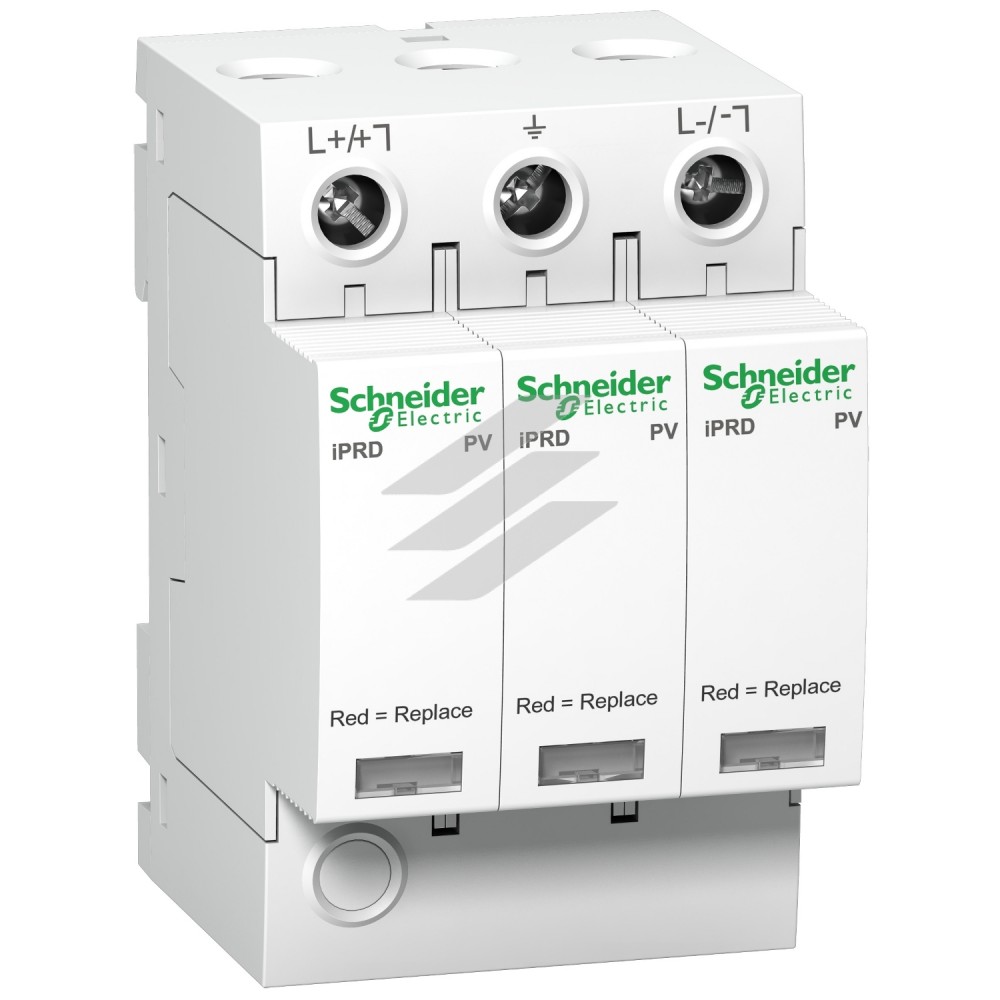

Обмежувач перенапруг IPRD PV T2 40R 800В, Schneider Electric
Обмежувач перенапруг IPRD PV T2 40R 800В, Schneider Electric

Обмежувач перенапруг IPRD PV T2 40R 800В, Schneider Electric

Артикул:A9L40271(SE)
₴4486.56 / шт
Без ПДВ ₴3738.80
Наявність:По запиту
Офіційна продукціяДокументи та гарантія виробника
Допомога з підборомПеревіримо параметри та сумісність
Зверніть увагу: умови замовлення
* При замовленні менше 500 грн. стягується додаткова плата 100 грн. за одне замовлення
* При замовленнях більше 5000 грн. уточнюйте про наявність додаткових знижок

Обмежувач перенапруг IPRD PV T2 40R 800В, Schneider Electric


Acti9 iPRD-DC 40r це пристрій захисту від імпульсних перенапруг (ПЗІП) для двохполюсних фотоелектричних установок. Дозволяє швидко замінити пошкоджені картриджі. Загальний струм розряду становить 40 кА. Номінальний струм розряду становить 15 кА. Цей пристрій типу 2 рекомендується для захисту від непрямих ударів блискавки. Обмежувачі перенапруги з індикацією "r" мають дистанційну передачу інформації. Його можна перевернути, щоб кабелі фази/нейтралі/заземлення могли входити через верх або низ. Максимальна безперервна робоча напруга Uc становить 800 В постійного струму. Рівень захисту Up становить 3 кВ в диференціальному режимі та в загальному режимі. Номінальна робоча напруга Ue становить 800 В постійного струму +/- 10%. Колір виробу білий (RAL9003). Розміри: (Ш) 54 мм x (В) 85 мм x (Г) 69 мм. Ступінь захисту становить IP20 та IP40 у модульному корпусі. Вага 400г. Ступінь захисту IP20 і IP40 при встановленні в щит. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 85°C. Цей продукт відповідає стандартам UTE C 61470-51 і EN 50539-11:2013.


Головне

асортимент продукціїActi9
Назва продуктуActi9 iPRD PV-DC
Назва пристроюiPRD PV-DC
Тип виробу або компонентуПЗІП зі змінним картриджем
Опис полюсів2P
Тип виходуКонтакт (без напруги)
Сигнальні контакти1 SD (1 C/O)
Тип розрядникаЕлектророзподільна мережа
Uoc stc: Максимальна напруга холостого ходу фо666 В

Додатково

Тип класу розрядникаТип 2
Технологія розрядникаMOV
[Ue] номінальна робоча напруга800 В +/- 10 % постійний струм
[In] номінальний розрядний струм15 кА
[Imax] максимальний розрядний струм40 кА
[Ucpv] максимальна тривала робоча напругаДиференційний режим: 800 В L+/L-
Звичайний режим: 800 В L+/PE
Звичайний режим: 800 В L-/PE
Максимальний рівень напруги захисту [Up]Диференційний режим <3 кВ тип 2 L+/L-
Звичайний режим <3 кВ тип 2 L+/PE
Звичайний режим <3 кВ тип 2 L-/PE
Тип пристрою вимкненняВбудований роз'єднувач
Місцева сигналізаціяБілий/червоний Сигналізувати
Напруга ланцюга сигналізаціїЗМІННИЙ СТРУМ: 250 В 50/60 Гц
Вихідний струм схеми керування0.25 A
Спосіб кріпленняЗатисканням
Монтажна опораDIN-рейка
Кількість модулів Ш = 9 мм6
Висота85 мм
Ширина54 мм
Глибина69 мм
Маса нетто400 г
КолірБілий (RAL 9003)
Час реакції<= 25 нс
Клеми підключенняТермінал тунельного типу2,5…25 мм² жорсткий
Термінал тунельного типу2,5…16 мм² гнучкий
Термінал тунельного типу2,5…16 мм² Гнучкий багатожильний
Довжина зачистки проводів14 мм
Момент затягування3,5 Н.м

Навколишнє середовище

СтандартиEN 50539-11:2013
UTE C 61740-51
Сертифікація виробуCE
Ступінь захистуIP40 на лицьовій стороні:
IP20 на терміналі:
Ступінь ударозахистуIK03
Відносна вологість5…95 %
Висота над рівнем моря2000 м
Робоча температура навколишнього середови-25…60 °C
Температура навколишнього повітря для збер-40…85 °C

Пакувальна одиниця

Тип 1 упаковкиPCE
Кількість одиниць у 1 упаковці1
Висота 1 упаковки7,8 см
Ширина 1 упаковки6,4 см
Довжина 1 упаковки9,2 см
Вага 1 упаковки348,0 г
Тип 2 упаковкиBB1
Кількість одиниць у 2 упаковці4
Висота 2 упаковки8,5 см
Ширина 2 упаковки10,2 см
Довжина 2 упаковки27,7 см
Вага 2 упаковки1,446 кг
Тип 3 упаковкиS03
Кількість одиниць у 3 упаковці36
Висота 3 упаковки30 см
Ширина 3 упаковки30 см
Довжина 3 упаковки40 см
Вага 3 упаковки13,567 кг

Гарантія

Гарантія18 місяців
