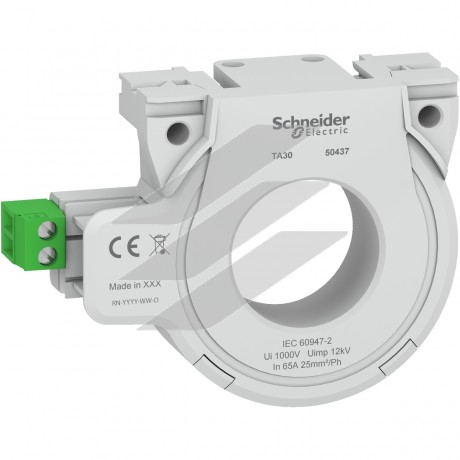

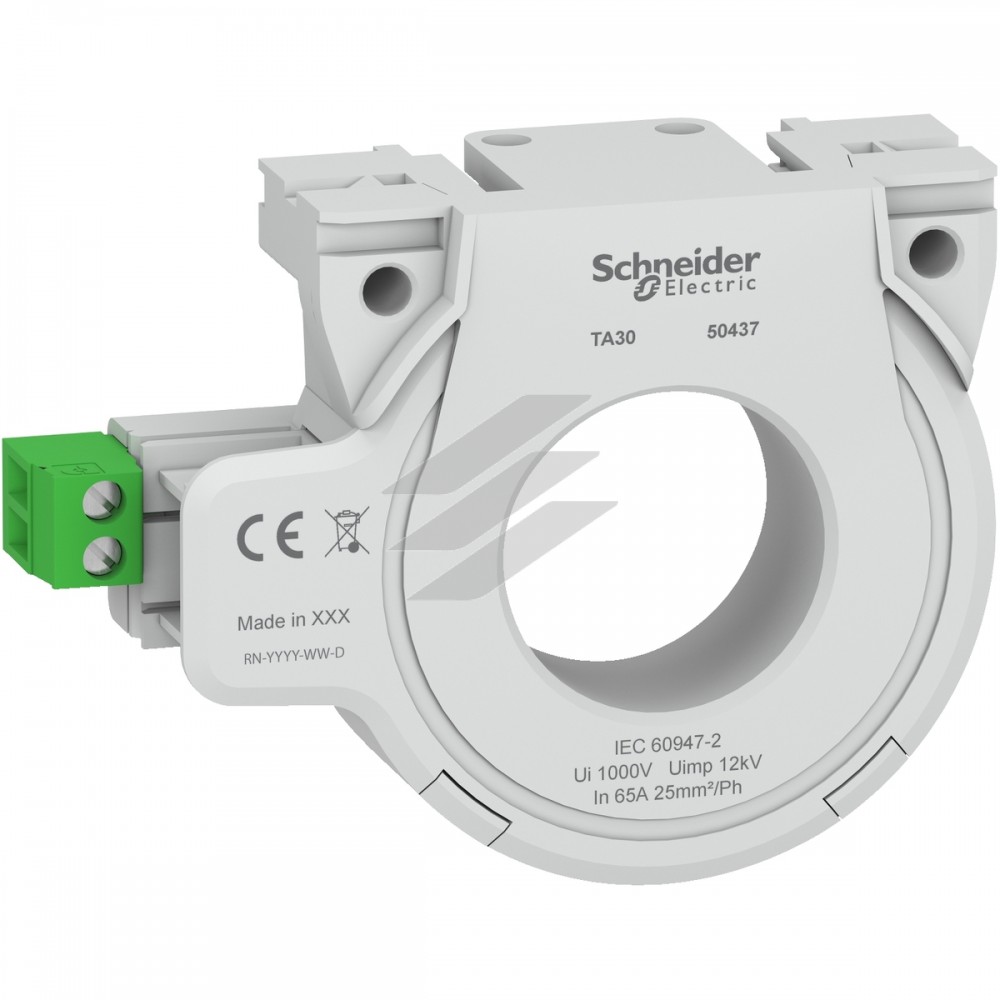

Тороїдальний трансформатор TA30 ø30 мм, Schneider Electric
Цей тороїд призначений для локаторів дефектів ізоляції Vigilohm, а також для реле захисту та моніторингу дифференційного струму VigiPacT типу A. Дозволяє контролювати введений компонент за допомогою Vigilohm Insulation Monitor, а також вимірювати номінальний струм до 65 A для реле моніторингу та захисту VigiPacT. Коефіцієнт трансформації 1/1000. Внутрішній діаметр тороїда 30 міліметрів, вага 0,120 кг. Кабелі мають бути зосереджені всередині тороїда, а діаметр усіх цих кабелів не повинен перевищувати 15 міліметрів. Максимальний поперечний переріз на фазу (R, S, T, N) становить 25 мм² для мідного провідника.
Головне
| Діапазон | VigiPacT |
| Назва пристрою | TA30 |
| Тип виробу або компоненту | Датчик струму витоку на землю |
| Область застосування продукту | Спостереження і контроль за обладнанням |
| Сумісність серії | VigiPacT RH10M реле захисного відключення
VigiPacT RH10P реле захисного відключення
VigiPacT RH21M реле захисного відключення
VigiPacT RH21P реле захисного відключення
VigiPacT RH68M реле захисного відключення
VigiPacT RH86M реле захисного відключення
VigiPacT RH86P реле захисного відключення
VigiPacT RH99M реле захисного відключення
VigiPacT RH99P реле захисного відключення
VigiPacT RH197M реле захисного відключення
VigiPacT RH197P реле захисного відключення
VigiPacT RHU реле захисного відключення
VigiPacT RHUs реле захисного відключення
VigiPacT RMH реле захисного відключення |
| Тип датчика струму | Тип закритого тороїда |
| [Ie] номінальний робочий струм | 65 А |
Додатково
| Коефіцієнт трансформації | 1/1000 |
| Частота мережі | 50/60 Гц
400 Гц |
| [Icw] номінальний короткочасно допустимий ст | 85 кА для 0.5 с |
| Стійкість до залишкового струму КЗ | 85 кА / 0.5 с відповідно до ДСТУ EN 60947-2 |
| [Ui] номінальна напруга ізоляції | 1000 В |
| Категорія перенапруги | IV |
| [Uimp] номінальна імпульсна витримувана напру | 12 кВ |
| Спосіб кріплення | Фіксація (проста задня панель)
Фіксація (профільований листовий метал)
Фіксація (щілинна задня панель)
Затисканням (DIN-рейка)
Затисканням (реле Vigirex) |
| Енергія згорання | 0.98 MJ |
| Клеми підключення | Гвинтове з'єднання 0,22…2,5 мм² |
| Діаметр | Внутрішній: 29,4 мм |
| Маса нетто | 0,12 кг |
| Висота | 74,5 мм |
| Ширина | 63 мм |
| Глибина | 29 мм |
Навколишнє середовище
| Ступінь захисту | Корпус: IP30
Роз'єми: IP20 |
| Характеристики зовнішнього середовища | Вплив вологого тепла під час роботи: категорія C2: 48 годин відповідно до ДСТУ EN 60068-2-56
Вплив вологого тепла в неробочому стані (25...55 °C, RH 95 %) : 28 циклів відповідно до ДСТУ EN 60068-2-30
Сольовий туман: Kb/2 відповідно до ДСТУ EN 60068-2-52 |
| Ступінь забруднення | Рівень 3 відповідно до ДСТУ EN 60664-1 |
| Робоча температура навколишнього середови | -35…70 °C |
| Температура навколишнього повітря для збер | -55…85 °C |
| Стандарти | ДСТУ EN 60947-2 |
| Сертифікація виробу | CE |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 3,000 см |
| Ширина 1 упаковки | 7,000 см |
| Довжина 1 упаковки | 15,000 см |
| Вага 1 упаковки | 108,000 г |
| Тип 2 упаковки | S04 |
| Кількість одиниць у 2 упаковці | 100 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 40,000 см |
| Довжина 2 упаковки | 60,000 см |
| Вага 2 упаковки | 11,500 кг |
