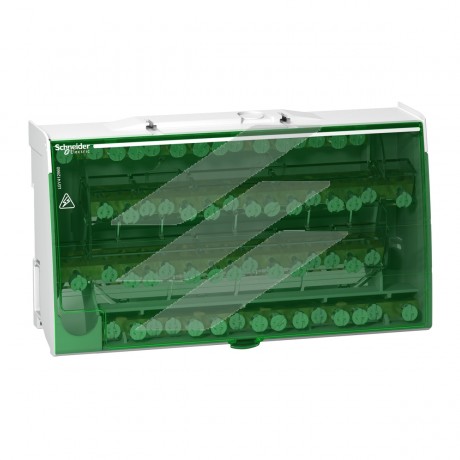

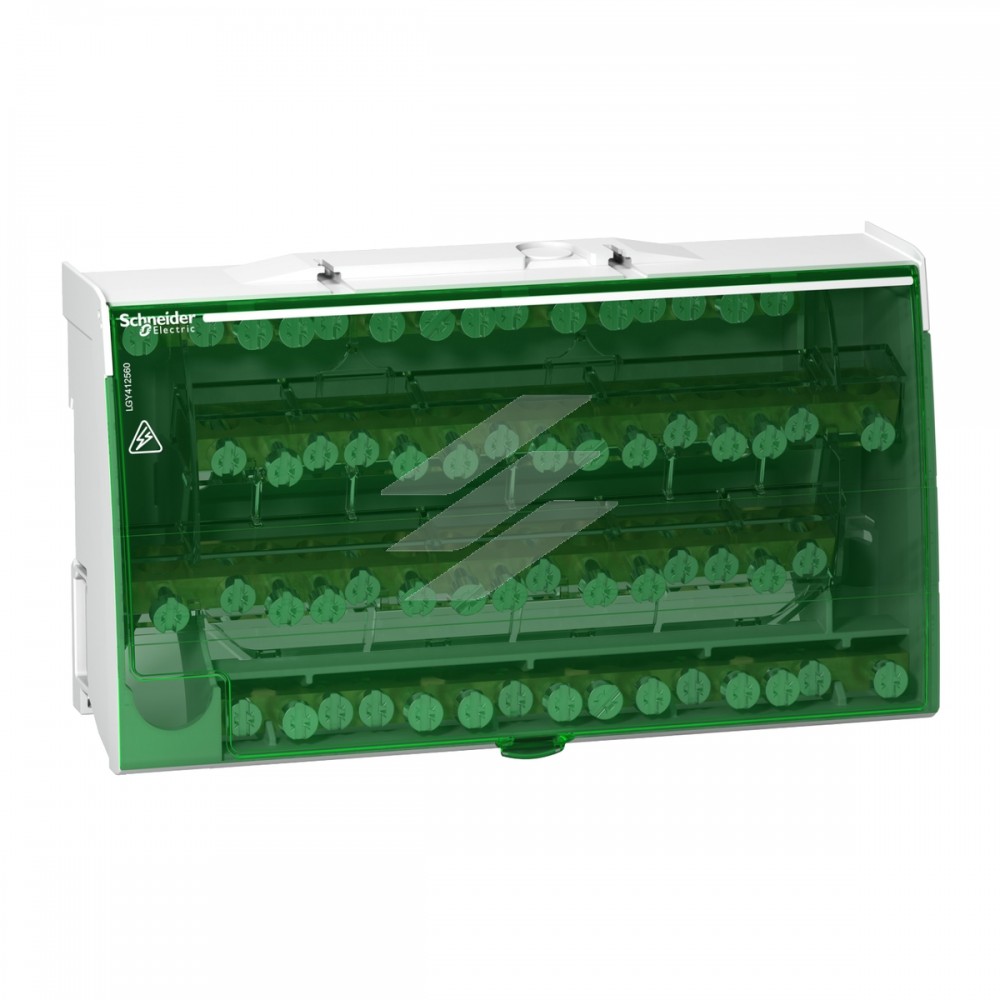

Розподільчий блок LINERGY DS 4Р 125А, 4х15 контактів, Schneider Electric
Гвинтові розподільні блоки Linergy DS можна встановити на стандартну DIN-рейку або на монтажну пластину. Вони призначені для 4P інсталяцій. Кількість полюсів 4. Загальна кількість підключення 60 роз'ємів (4х15). Номінальний робочий струм Ie становить 125 А. Номінальний піковий витримуваний струм Ipk/60 мс становить 18 кÂ, Ipk/6 мс — 28 кА. Номінальне витримуване значення короткочасного струму Icw згідно з ДСТУ EN 60947-7-1 становить 4,2 кА мс/1с. Ширина з кроком 9 мм становить 20. Містить клеми діаметром 1x9 мм, 3x8,5 мм, 4x6,5 мм. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 8 кВ. Номінальна робоча напруга Ue становить 230 В змінного струму (Ph/N), 440 В змінного струму (Ph/Ph). Робоча частота 50 Гц або 60 Гц. Ступінь забруднення 3. Категорія перенапруги III. Відповідно до стандарту ДСТУ EN 60947-1 діелектрична стійкість становить 2500 В змінного струму. Поперечний переріз 35 мм2. Розміри: (В) 100 мм x (Ш) 162 мм x (Г) 50,5 мм. Вага 559 г. Робоча температура від -25°C до +55°C. Відповідають стандартам ДСТУ EN 60947-7-1 і ДСТУ EN 61439-1 & 2.
Головне
| Діапазон | Linergy |
| Назва продукту | Linergy DS |
| Тип виробу або компоненту | Розподільний блок |
Додатково
| Монтажна опора | DIN-рейка |
| Сумісність серії | Prisma G
Prisma P
Prisma PH
Prisma Упаковка
Spacial
Kaedra
Pragma
TeSys
ComPact |
| Сумісність продуктів | Просторові корпуси |
| Опис полюсів | 4P |
| Розподільчий блок відводів | 4 x 15 отворів |
| [Ue] номінальна робоча напруга | 230 В змінний струм Ph/N
440 В змінний струм Ph/Ph |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| [Ie] номінальний робочий струм | 125 А на 40 °C |
| [Icw] номінальний короткочасно допустимий ст | 4,2 кА для 1 с |
| [Ipk] номінальний ударний струм | 28 кА |
| Клеми підключення | Живлення Гвинтовий затискач 1 кабель(і) 10…35 мм² жорсткий
Живлення Гвинтовий затискач 1 кабель(і) 6…35 мм² гнучкий з кабельним наконечником
Розподіл Гвинтовий затискач 3 кабель(і) 6…35 мм² жорсткий
Розподіл Гвинтовий затискач 3 кабель(і) 4…25 мм² гнучкий з кабельним наконечником
Розподіл Гвинтовий затискач 11 кабель(і) 1,5…16 мм² жорсткий
Розподіл Гвинтовий затискач 11 кабель(і) 1,5…10 мм² гнучкий з кабельним наконечником |
| Момент затягування | Розподіл: 2 Н.м плоский screwdriver 6,5 мм
Розподіл: 2 Н.м PZ2 screwdriver 6,5 мм
Живлення: 2,5 Н.м плоский screwdriver 9,5 мм
Живлення: 2,5 Н.м PZ2 screwdriver 9,5 мм
Розподіл: 2 Н.м плоский screwdriver 8,5 мм
Розподіл: 2 Н.м PZ2 screwdriver 8,5 мм |
| Кількість модулів Ш = 9 мм | 20 |
| Висота | 100 мм |
| Ширина | 174 мм |
| Глибина | 50,5 мм |
| Маса нетто | 0,562 кг |
| Колір | Білий (RAL 9003) |
Навколишнє середовище
| Ступінь забруднення | 3 |
| Категорія перенапруги | ІІІ |
| Електрична міцність ізоляції | 2500 В |
| Стандарти | ДСТУ EN 60947-7-1
ДСТУ EN 61439-1 |
| Робоча температура навколишнього середови | -25…55 °C |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 5,500 см |
| Ширина 1 упаковки | 10,500 см |
| Довжина 1 упаковки | 18,000 см |
| Вага 1 упаковки | 603,000 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 15 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 9,502 кг |
| Тип 3 упаковки | P12 |
| Кількість одиниць у 3 упаковці | 120 |
| Висота 3 упаковки | 45,000 см |
| Ширина 3 упаковки | 80,000 см |
| Довжина 3 упаковки | 120,000 см |
| Вага 3 упаковки | 90,000 кг |
Гарантія
Schneider Electric (Шнайдер Електрік)
