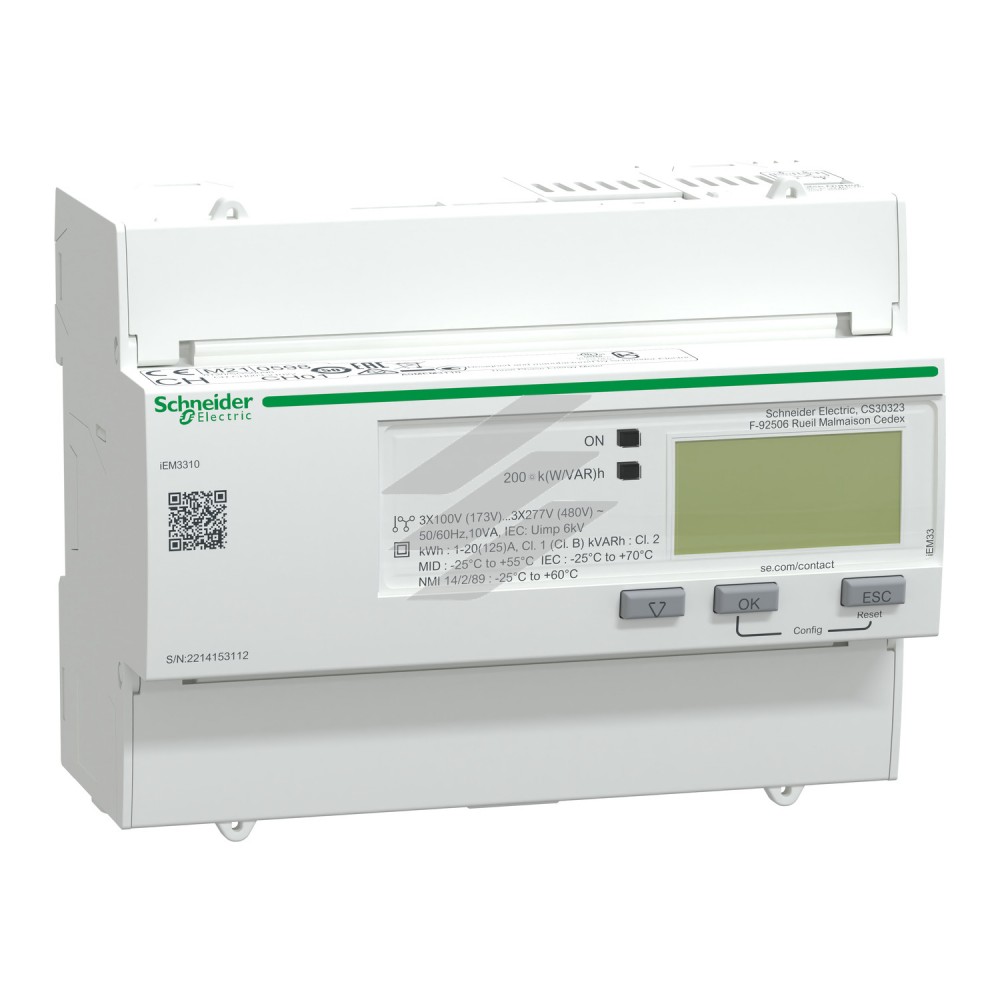

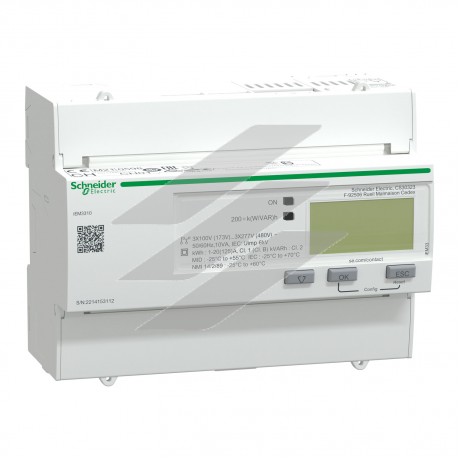

Лічильник 3Р 125А, з імпульсним виходом, Schneider Electric
Лічильники електроенергії серії Acti9 iEM3000 пропонують привабливий асортимент трифазних вимірювачів, що монтуються на DIN-рейку, з РК-дисплеєм. Додаткова локальна сигналізація включає зелений світлодіодний індикатор увімкнення, миготливий жовтий світлодіод для перевірки точності та індикатори зв'язку. Цей лічильник може використовуватися для розподілу рахунків та часткового обліку. Лічильник забезпечує наступні класи точності: Активна енергія: клас 1 згідно з ДСТУ EN 62053-21, активна енергія: клас B згідно з EN 50470-3 та активна енергія: клас 1 згідно з ДСТУ EN 61557-12. Лічильник вимірює активну та реактивну потужність, а також активну та реактивну енергію. Призначений для мереж 50 Гц або 60 Гц, напруга живлення може варіюватися від 100 до 277 В змінного струму або від 173 до 480 В змінного струму. Номінальний струм прямого вимірювання для цього лічильника становить 125 А з підтримкою підключень фаза-нейтраль, три фази або три фази з нейтраллю. Немає основних комунікаційних портів. Присутній один цифровий імпульсний вихід для зчитування енергії. Сертифікати включають EAC, CE, UL та MID. Розміри виробу: ширина 4,96 дюйма (126 мм), глибина 2,72 дюйма (69 мм), висота 4,1 дюйма (103 мм) і вага 9,17 унції (260 г).
Головне
| Діапазон | Acti9 |
| асортимент продукції | Acti 9 iEM3000 |
| Тип виробу або компоненту | Лічильник енергії |
| Назва пристрою | iEM3310 |
| Сегмент ринку | Будинки Невелика споруда Управління витратами: Облік: основний ввід
Будинки Невелика споруда Управління витратами: Облік: Допоміжний фідер
Будинки Невелика споруда Управління витратами: Облік: щит
Будинки Середня споруда Управління витратами: Облік: основний ввід
Будинки Середня споруда Управління витратами: Облік: Допоміжний фідер
Будинки Середня споруда Управління витратами: Облік: щит
Будинки Велика споруда Управління витратами: Облік: основний ввід
Будинки Велика споруда Управління витратами: Облік: Допоміжний фідер
Будинки Велика споруда Управління витратами: Облік: щит
Будинки Багатосайтовий Управління витратами: Облік: основний ввід
Будинки Багатосайтовий Управління витратами: Облік: Допоміжний фідер
Будинки Багатосайтовий Управління витратами: Облік: щит
Центр обробки даних Управління витратами: Облік
Медична установа Управління витратами: Облік
Промисловість Управління витратами: Облік
Будинки Невелика споруда Управління витратами: Розподіл витрат: основний ввід
Будинки Невелика споруда Управління витратами: Розподіл витрат: Допоміжний фідер
Будинки Невелика споруда Управління витратами: Розподіл витрат: щит
Будинки Середня споруда Управління витратами: Розподіл витрат: основний ввід
Будинки Середня споруда Управління витратами: Розподіл витрат: Допоміжний фідер
Будинки Середня споруда Управління витратами: Розподіл витрат: щит
Будинки Велика споруда Управління витратами: Розподіл витрат: основний ввід
Будинки Велика споруда Управління витратами: Розподіл витрат: Допоміжний фідер
Будинки Велика споруда Управління витратами: Розподіл витрат: щит
Будинки Багатосайтовий Управління витратами: Розподіл витрат: основний ввід
Будинки Багатосайтовий Управління витратами: Розподіл витрат: Допоміжний фідер
Будинки Багатосайтовий Управління витратами: Розподіл витрат: щит
Центр обробки даних Управління витратами: Розподіл витрат
Медична установа Управління витратами: Розподіл витрат
Промисловість Управління витратами: Розподіл витрат |
Додатково
| Опис полюсів | 3P
1P + N
3P + N |
| Тип вимірювання | Активна енергія |
| Область застосування продукту | Додатковий рахунок
Частковий лічильник |
| Клас точності | Клас 1 активна енергія відповідно доДСТУ EN 62053-21
Клас 1 активна енергія відповідно доДСТУ EN 61557-12
Клас B активна енергія відповідно доEN 50470-3 |
| тип входу | Direct connection |
| [In] номінальний струм | 125 А |
| Номінальна напруга | 100…277 В
173…480 В |
| Частота мережі | 60 Гц
50 Гц |
| Тип технології | Електронний |
| Тип дисплея | LCD дісплей |
| Частота вибірки | 32 відліки/цикл |
| Вимірювання струму | 0…125 А |
| Максимальне значення вимірюваної величини | 99999999.9 кВт-год |
| Протокол порту обміну даними | - |
| Підтримка комунікаційного порту | - |
| Місцева сигналізація | Зелений Індикатор: Живлення увімкнено
Жовтий миготіння СВІТЛОДІОД: перевірка точності |
| Кількість входів | 0 |
| Кількість виходів | 1 Імпульс |
| Спосіб кріплення | Затисканням |
| Монтажна опора | DIN-рейка |
| Клеми підключення | Гвинтові затискачі 50 мм² кабель(і) |
| Категорія перенапруги | ІІІ |
| Стандарти | BS EN 61557-12:2021
ДСТУ EN 61557-12:2021
EN 61557-12:2021
BS EN 61326-1
ДСТУ EN 61326-1
EN 61326-1
BS EN 62052-11:2020
ДСТУ EN 62052-11:2020
EN 62052-11:2020
BS EN 62053-21
ДСТУ EN 62053-21
EN 62053-21
BS EN 62052-23
ДСТУ EN 62053-23:2020
EN 62052-23
BS EN 62052-31:2015
ДСТУ EN 62052-31:2015
EN 62052-31:2015
BS EN 61010-1:2010
EN 61010-1:2010
ДСТУ EN 61010-1:2010
UL 61010-1:2010
BS EN 61010-2-30
ДСТУ EN 61010-2-30
EN 61010-2-30
UL 61010-2-30
BS EN 50470-3
EN 50470-3
BS EN 50470-1
EN 50470-1
ANSI C12.16 |
| Сертифікація виробу | CE відповідно до ДСТУ EN 61010-1 (безпека)
CE відповідно до EN 61557-12 (монітор живлення)
CE відповідно до ДСТУ EN 61326-1 (ЕМС)
UKCA відповідно до BS EN 61010-1 (безпека)
UKCA відповідно до BS EN 61557-12 (монітор живлення)
UKCA відповідно до BS EN 61326-1 (ЕМС)
CULus відповідно до UL 61010-1 (безпека)
CULus відповідно до EN 61010-1 (безпека)
EAC відповідно до EN 50470-3 (суб-лічильник)
RCM відповідно до EN 62052 (суб-лічильник)
KZ відповідно до EN 50470-3 (суб-лічильник)
METAS відповідно до EN 50470-1 (суб-лічильник)
MID відповідно до EN 50470-3 (суб-лічильник)
MID відповідно до EN 50470-1 (суб-лічильник)
NMI відповідно до NMI M 6-1 |
| Код сумісності | IEM3310 |
Навколишнє середовище
| Ступінь захисту | IP40 Лицьова панель: conforming to ДСТУ EN 60529
IP20 Корпус: conforming to ДСТУ EN 60529 |
| Ступінь забруднення | 2 |
| Відносна вологість | 5…95 % на 50 °C |
| Робоча температура навколишнього середови | -25…55 °C - MID
-25…70 °C - IEC
-25…60 °C - IEC |
| Температура навколишнього повітря для збер | -40…85 °C |
| Висота над рівнем моря | < 3000 m |
| Колір | Білий |
| Кількість модулів Ш = 9 мм | 14 |
| Ширина | 126 мм |
| Висота | 103,2 мм |
| Глибина | 69,3 мм |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 8,700 см |
| Ширина 1 упаковки | 11,300 см |
| Довжина 1 упаковки | 13,100 см |
| Вага 1 упаковки | 674,000 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 16 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 11,100 кг |
| Тип 3 упаковки | P12 |
| Кількість одиниць у 3 упаковці | 384 |
| Висота 3 упаковки | 110,000 см |
| Ширина 3 упаковки | 80,000 см |
| Довжина 3 упаковки | 120,000 см |
| Вага 3 упаковки | 275,400 кг |
