| Діапазон | ComPacT нового покоління |
| Назва продукту | ComPacT NSX нове покоління |

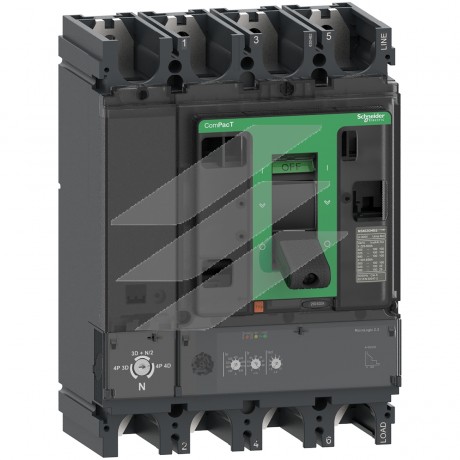

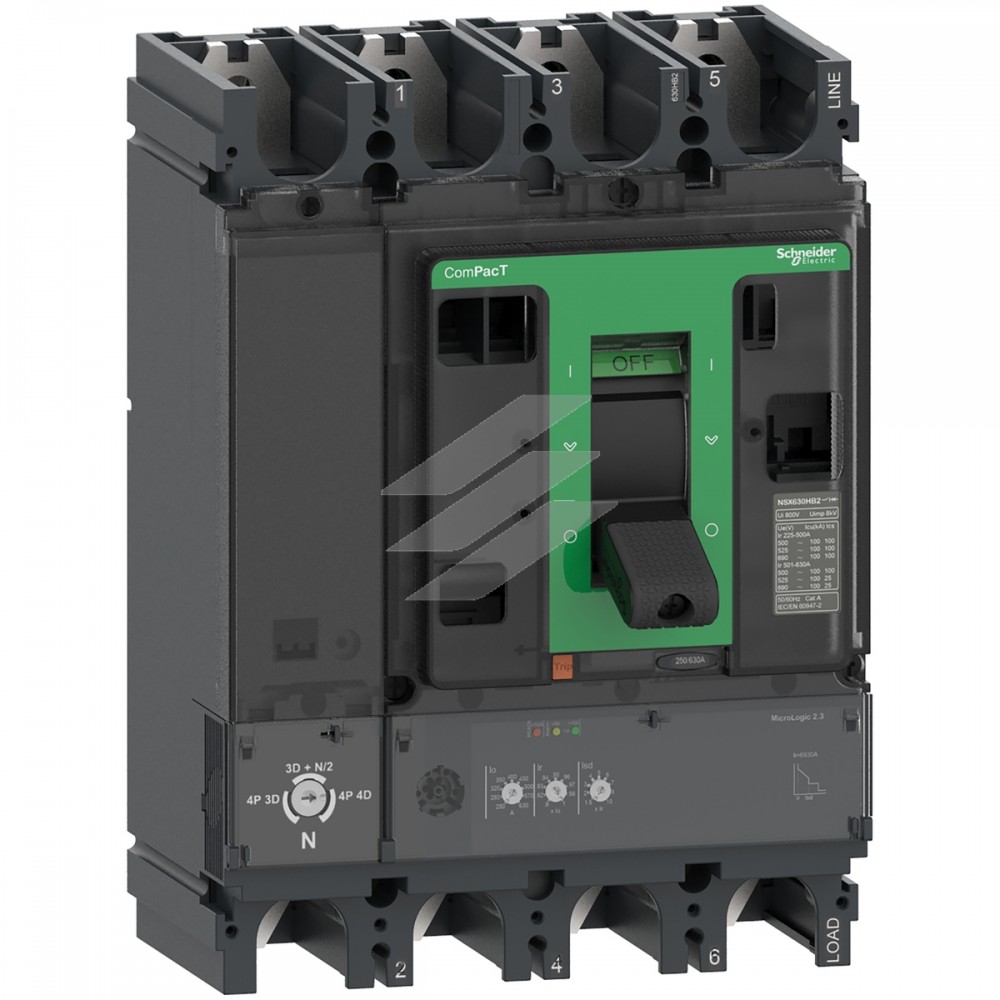

| Назва пристрою | NSX630HB2 |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Опис полюсів | 4P |
| Опис захищених полюсів | 4D
3D + N/2
3D |
| Положення нейтралі | Зліва |
| [In] номінальний струм | 630 А на 40 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до ДСТУ EN 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] номінальна максимальна відключаюча зда | 100 кА Icu на 500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
100 кА Icu на 525 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
100 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| Рівень виконання | HB2 100 кА 690 В змінний струм |
| Найменування розчеплювача | MicroLogic 2.3 |
| Технологія розчеплювача | Електронний |
| Функції пристрою захисного вимкнення | LSoI |
| Тип керування | Перемикач |
| Спосіб монтажу автоматичного вимикача | Фіксація |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| [Ics] номінальна робоча відключаюча здатніст | 100 кА на 500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
100 кА на 525 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
100 кА на 660/690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| Механічна зносостійкість | 15000 циклів |
| Електрична зносостійкість | 8000 циклів на 440 В In/2
4000 циклів на 440 В In
6000 циклів на 690 В In/2
2000 циклів на 690 В In |
| Розсіювана потужність на полюс | 39,7 В |
| Монтажна опора | Задня панель |
| Монтажне положення | Горизонтальний і вертикальний
Плаский ззаду |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 45 мм |
| Тип захисту | L : для захист від перевантаження (тривалий час)
Отже. : для захист від короткого замикання з фікс. витримкою часу
I : для миттєвий захист від короткого замикання |
| Номінал розчеплювача | 630 А на 40 °C |
| Тип регулювання тривалої витримки спрацьов | Регульоване 9 налаштувань |
| [Ir] діапазон регулювання спрацьовування дов | 250...630 A |
| Тип регулювання затримки спрацьовування до | Фіксований |
| [tr] діапазон регулювання довготривалої затр | 400 с на 1.5 x Ir
16 с на 6 x Ir
11 с на 7.2 x Ir |
| Налаштування захисту нейтралі | 0.5 x Ir (3D + N/2)
1 x Ir (4D)
Без захисту (3D) |
| Теплова пам'ять | 20 хвилин до і після спрацювання |
| Тип регулювання спрацьовування короткочас | Регульований 9 налаштувань |
| [Isd] діапазон регулювання спрацьовування ко | 1.5...10 x Ir |
| Тип регулювання затримки спрацьовування ко | Фіксований |
| Тип регулювання спрацьовування миттєвого з | Фіксовані |
| Діапазон регулювання спрацьовування миттє | 6900 A |
| Захист від витоку струму на землю | Відсутній |
| Логічна селективність ZSI | Відсутній |
| Кількість роз'ємів для електричних допоміж | 6 слот(и) |
| Місцева сигналізація | Миготливий світлодіод (зелений) for готовий до роботи
LED 105 % Ir (червоний) for перевантаження
LED 90 % Ir (Жовтий) for перевантаження |
| Ширина (W) | 185 мм |
| Висота (H) | 255 мм |
| Глибина (D) | 110 мм |
| Маса нетто | 8,13 кг |
