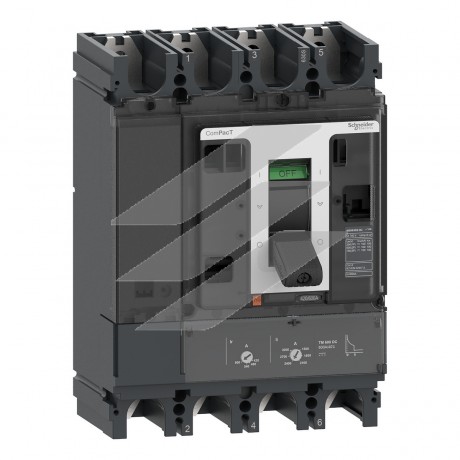

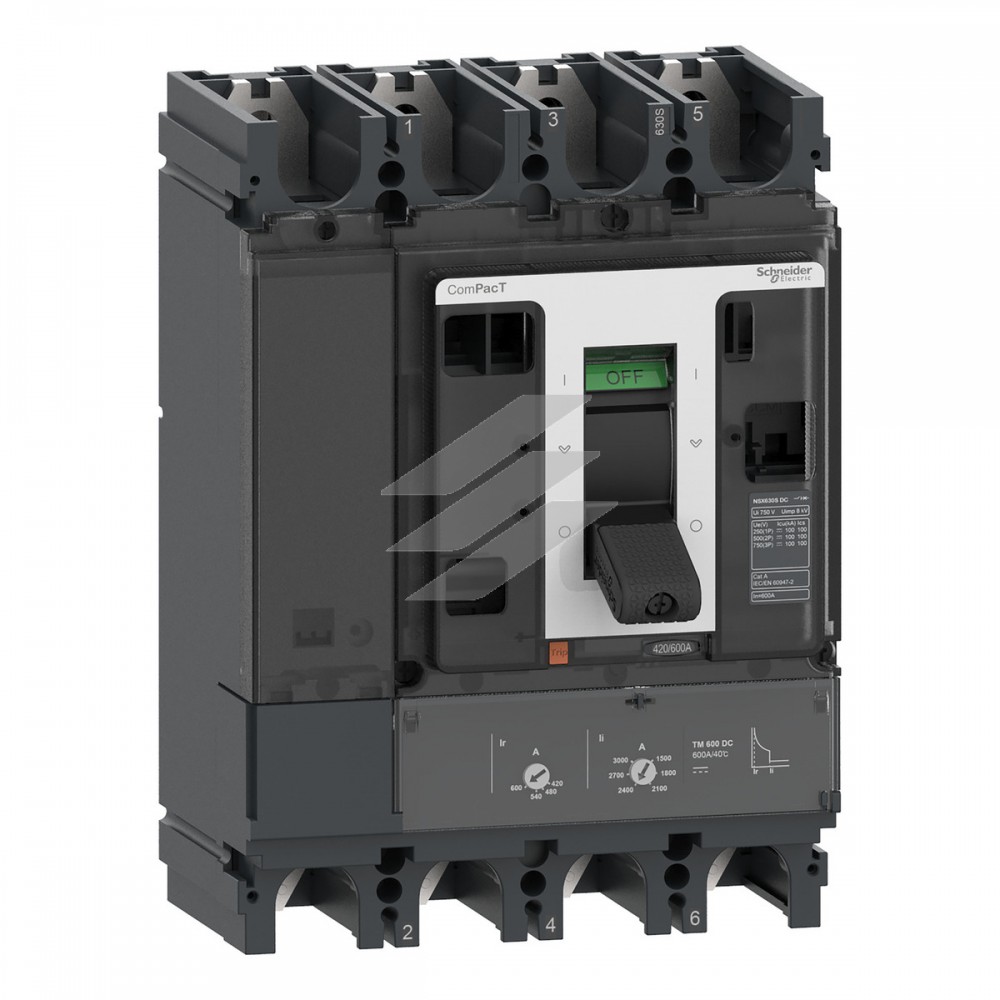

Автоматичний вимикач NSX630F, 600А, TMD 4Р 36kA, DC, Schneider Electric
Автоматичний вимикач NSX630F, 600А, TMD 4Р 36kA, DC, Schneider Electric

Автоматичний вимикач NSX630F, 600А, TMD 4Р 36kA, DC, Schneider Electric

0 відгуків
₴65910.62 / шт
Без ПДВ: ₴54925.52
* При замовленні менше 500 грн. стягується додаткова плата 100 грн. за одне замовлення
* При замовленнях більше 5000 грн. уточнюйте про наявність додаткових знижок
Виробник:
Артикул: C63F4TM600D(SE)
Код виробника:: C63F4TM600D
Наявність: По запиту

Автоматичний вимикач NSX630F, 600А, TMD 4Р 36kA, DC, Schneider Electric



Головне

ДіапазонComPacT нового покоління
Назва продуктуComPacT NSX DC нове покоління
Назва пристроюNSX630F DC
Тип виробу або компонентуАвтоматичний вимикач
Область застосування продуктуРозподіл
Опис полюсів4P
Опис захищених полюсів4D
Положення нейтраліЗліва
[In] номінальний струм600 А на 40 °C
[Ue] номінальна робоча напруга750 В постійний струм
Тип мережіПостійний струм
Відповідність вимогам по ізоляціїТак відповідно до ДСТУ EN 60947-2
Категорія застосуванняКатегорія A
[Icu] номінальна максимальна відключаюча зда36 кА Icu на 24...125 В постійний струм 1 полюс відповідно до ДСТУ EN 60947-2
36 кА Icu на 250 В постійний струм 1 полюс відповідно до ДСТУ EN 60947-2
36 кА Icu на 500 В постійний струм 2 полюси послідовно відповідно до ДСТУ EN 60947-2
36 кА Icu на 750 В постійний струм 3 послідовно з'єднані полюси відповідно до ДСТУ EN 60947-2
Рівень виконанняF 36 кА 750 В постійний струм
Найменування розчеплювачаTM-DC
Технологія розчеплювачаТепломагнітний
Функції пристрою захисного вимкненняLI
Тип керуванняПеремикач
Спосіб монтажу автоматичного вимикачаФіксація

Додатково

[Ui] номінальна напруга ізоляції750 В постійний струм відповідно до ДСТУ EN 60947-2
[Uimp] номінальна імпульсна витримувана напру8 кВ відповідно до ДСТУ EN 60947-2
[Ics] номінальна робоча відключаюча здатніст36 кА на 24...125 В постійний струм відповідно до ДСТУ EN 60947-2
36 кА на 250 В постійний струм відповідно до ДСТУ EN 60947-2
36 кА на 500 В постійний струм відповідно до ДСТУ EN 60947-2
36 кА на 750 В постійний струм відповідно до ДСТУ EN 60947-2
Механічна зносостійкість5000 циклів
Електрична зносостійкість2000 циклів на 750 В In/2
1000 циклів на 750 В In
Монтажна опораЗадня панель
Монтажне положенняГоризонтальний і вертикальний
Плаский ззаду
Верхнє з'єднанняФронтальний
З'єднання з нижньої сторониФронтальний
Крок підключення45 мм
Тип захистуL : для захист від перевантаження (тепловий)
I : для захист від короткого замикання (магнітний)
Номінал розчеплювача600 А на 40 °C
Тип регулювання тривалої витримки спрацьовРегулюємі
[Ir] діапазон регулювання спрацьовування дов0.7...1 x In
Тип регулювання затримки спрацьовування доФіксований
Тип регулювання спрацьовування миттєвого зРегульований
Діапазон регулювання спрацьовування миттє2.5...5 x In
Захист від витоку струму на землюВідсутній
Кількість роз'ємів для електричних допоміж6 слот(и)
Ширина (W)185 мм
Висота (H)255 мм
Глибина (D)110 мм
Маса нетто8,4 кг

Навколишнє середовище

СтандартиДСТУ EN 60947-2
Ступінь забруднення3 відповідно до ДСТУ EN 60664-1
Ступінь захистуIP40 conforming to ДСТУ EN 60529
Ступінь ударозахистуIK07 conforming to ДСТУ EN 62262
Робоча температура навколишнього середови-25…70 °C
Температура навколишнього повітря для збер-50…85 °C
Відносна вологість0…95 %
Висота над рівнем моря0...2000 м без заниження
2000 м ... 5000 м зі зниженням

Пакувальна одиниця

Тип 1 упаковкиPCE
Кількість одиниць у 1 упаковці1
Висота 1 упаковки15,0 см
Ширина 1 упаковки20,0 см
Довжина 1 упаковки29,0 см
Вага 1 упаковки7,197 кг
Тип 2 упаковкиS04
Кількість одиниць у 2 упаковці2
Висота 2 упаковки30 см
Ширина 2 упаковки40 см
Довжина 2 упаковки60 см
Вага 2 упаковки15,046 кг
