| Діапазон | ComPacT нового покоління |
| Назва продукту | ComPacT NSX нове покоління |

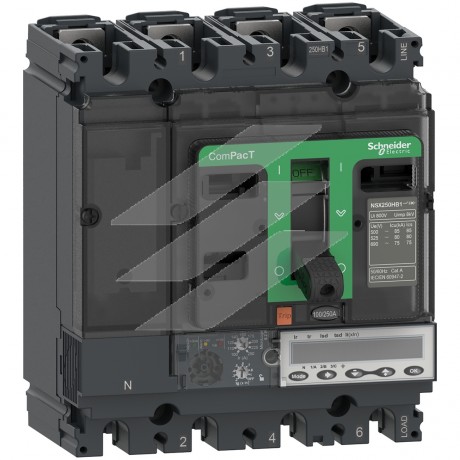

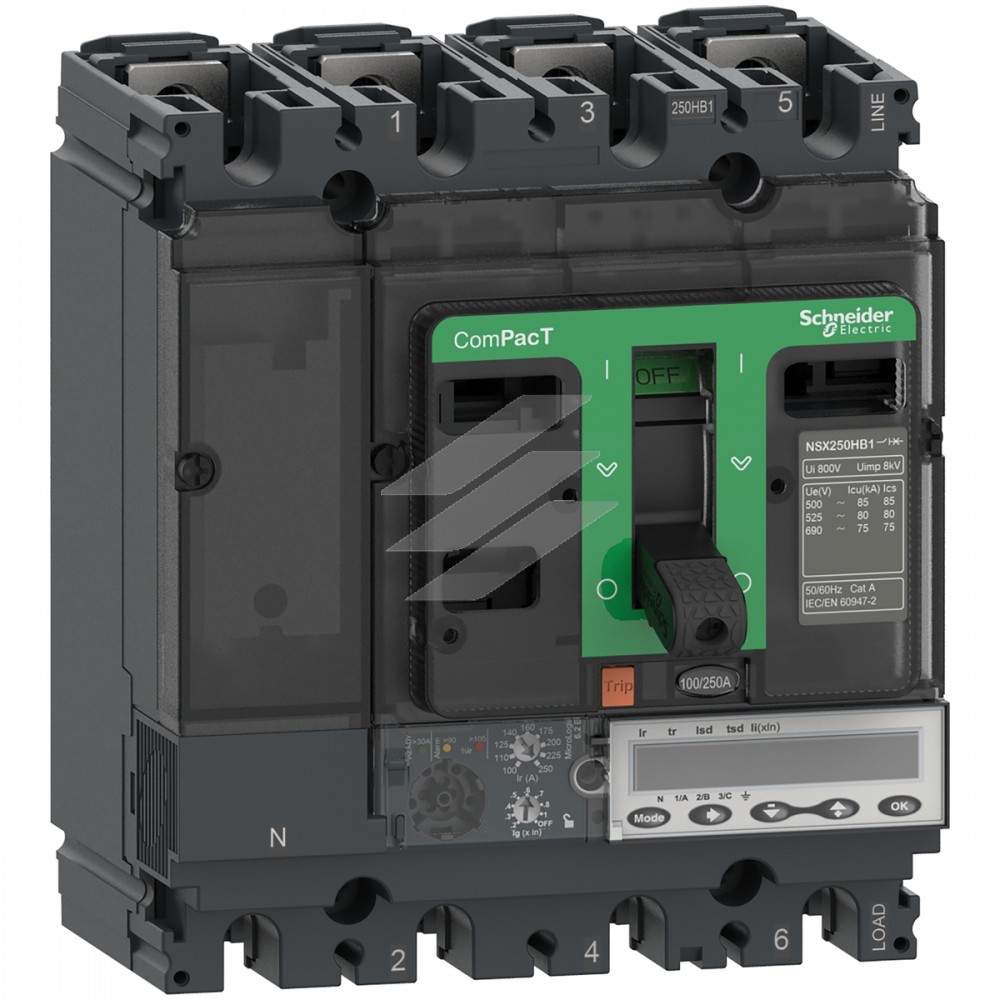

| Назва пристрою | NSX250R |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Опис полюсів | 4P |
| Опис захищених полюсів | 4D
3D + OSN
3D + N/2
3D |
| Положення нейтралі | Зліва |
| [In] номінальний струм | 160 А на 40 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до ДСТУ EN 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] номінальна максимальна відключаюча зда | 200 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
200 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
200 кА Icu на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
80 кА Icu на 500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
65 кА Icu на 525 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
45 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| Рівень виконання | R 200 кА 415 В змінний струм |
| Найменування розчеплювача | MicroLogic 6.2 E |
| Технологія розчеплювача | Електронний |
| Функції пристрою захисного вимкнення | LSIG |
| Тип керування | Перемикач |
| Спосіб монтажу автоматичного вимикача | Фіксація |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| [Ics] номінальна робоча відключаюча здатніст | 200 кА на 220/240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
200 кА на 380/415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
200 кА на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
80 кА на 500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
65 кА на 525 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
45 кА на 660/690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| Механічна зносостійкість | 20000 циклів |
| Електрична зносостійкість | 20000 циклів на 440 В In/2
10000 циклів на 440 В In
10000 циклів на 690 В In/2
5000 циклів на 690 В In |
| Розсіювана потужність на полюс | 17,6 В |
| Монтажна опора | Задня панель |
| Монтажне положення | Горизонтальний і вертикальний
Плаский ззаду |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 35 мм |
| Тип захисту | L : для захист від перевантаження (тривалий час)
S : для Захист від короткого замикання
I : для миттєвий захист від короткого замикання
G : для захист від замикання на землю |
| Номінал розчеплювача | 160 А на 40 °C |
| Тип регулювання тривалої витримки спрацьов | Регульоване 9 налаштувань |
| [Ir] діапазон регулювання спрацьовування дов | 63...160 A |
| Тип регулювання затримки спрацьовування до | Регульований |
| [tr] діапазон регулювання довготривалої затр | 15…400 с на 1.5 x Ir
0,5…16 с на 6 x Ir
0,35…11 с на 7.2 x Ir |
| Налаштування захисту нейтралі | 0.5 x Ir (3D + N/2)
1 x Ir (4D)
1.6 x Ir (3D + OSN)
Без захисту (3D) |
| Теплова пам'ять | 20 хвилин до і після спрацювання |
| Тип регулювання спрацьовування короткочас | Регульований |
| [Isd] діапазон регулювання спрацьовування ко | 1.5...10 x Ir |
| Тип регулювання затримки спрацьовування ко | Регульований 5 налаштувань |
| [tsd] діапазон регулювання затримки короткоч | 0…0,4 с I²t=вимкнено
0,1…0,4 с I²t=вкл |
| Тип регулювання спрацьовування миттєвого з | Регульований |
| Діапазон регулювання спрацьовування миттє | 1.5...15 x In |
| Тип регулювання спрацьовування захисту від | Регульований 9 налаштувань |
| Діапазон регулювання спрацьовування захис | 0.4...1 x In для In = 40 A
0,2...1 x In для In > 40 A
Увімкнення/вимкнення Ig |
| Тип регулювання витримки часу захисту від з | 5 рег. налаштувань |
| [tg] діапазон регулювання часової затримки з | 0…0,4 с I²t=вимкнено
0,1…0,4 с I²t=вкл |
| Захист від витоку струму на землю | Відсутній |
| Логічна селективність ZSI | З |
| Кількість роз'ємів для електричних допоміж | 5 слот(и) |
| Місцева сигналізація | Миготливий світлодіод (зелений) for готовий до роботи
LED 105 % Ir (червоний) for перевантаження
LED 90 % Ir (Жовтий) for перевантаження |
| Тип дисплея | LCD дісплей |
| Тип вимірювання | Лічильник енергії |
| Обмін данними | Струм споживання та потужність
Налаштування захисту та аварійної сигналізації
Вимірювання енергії
Якість електроенергії
Миттєві значення та за запитом
Журнали і таблиці подій з відмітками часу
Максиметри/мініметри
Індикатори технічного обслуговування |
| Ширина (W) | 140 мм |
| Висота (H) | 161 мм |
| Глибина (D) | 86 мм |
| Маса нетто | 2,8 кг |
