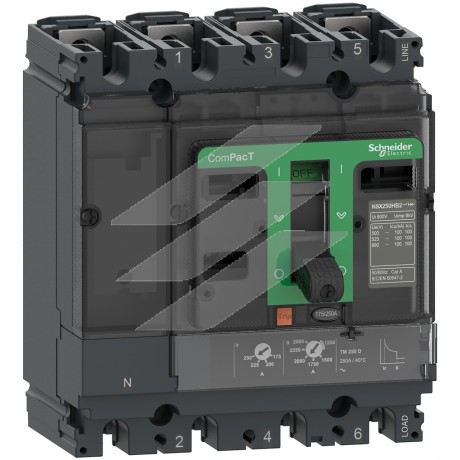

Автоматичний вимикач NSX250F, 200А, TMD, 4Р4D 36kA, AC, Schneider Electric
Автоматичний вимикач NSX250F, 200А, TMD, 4Р4D 36kA, AC, Schneider Electric

Автоматичний вимикач NSX250F, 200А, TMD, 4Р4D 36kA, AC, Schneider Electric

0 відгуків
₴46230.91 / шт
Без ПДВ: ₴38525.76
* При замовленні менше 500 грн. стягується додаткова плата 100 грн. за одне замовлення
* При замовленнях більше 5000 грн. уточнюйте про наявність додаткових знижок
Виробник:
Артикул: C25F4TM200(SE)
Код виробника:: C25F4TM200
Наявність: По запиту

Автоматичний вимикач NSX250F, 200А, TMD, 4Р4D 36kA, AC, Schneider Electric



Головне

ДіапазонComPacT нового покоління
Назва продуктуComPacT NSX нове покоління
Назва пристроюNSX250F
Тип виробу або компонентуАвтоматичний вимикач
Область застосування продуктуРозподіл
Опис полюсів4P
Опис захищених полюсів4D
Положення нейтраліЗліва
[In] номінальний струм200 А на 40 °C
[Ue] номінальна робоча напруга690 В змінний струм 50/60 Гц
Тип мережіЗмінний струм
Частота мережі50/60 Гц
Відповідність вимогам по ізоляціїТак відповідно до ДСТУ EN 60947-2
Категорія застосуванняКатегорія A
[Icu] номінальна максимальна відключаюча зда85 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
36 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
35 кА Icu на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
30 кА Icu на 500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
22 кА Icu на 525 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
8 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
85 кА Icu на 240 В змінний струм 50/60 Гц відповідно до UL 60947-4-1
35 кА Icu на 480 В змінний струм 50/60 Гц відповідно до UL 60947-4-1
15 кА Icu на 600 В змінний струм 50/60 Гц відповідно до UL 60947-4-1
Рівень виконанняF 36 кА 415 В змінний струм
Найменування розчеплювачаTM-D
Технологія розчеплювачаТепломагнітний
Функції пристрою захисного вимкненняLI
Тип керуванняПеремикач
Спосіб монтажу автоматичного вимикачаФіксація

Додатково

[Ui] номінальна напруга ізоляції800 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру8 кВ
[Ics] номінальна робоча відключаюча здатніст85 кА на 220/240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
36 кА на 380/415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
35 кА на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
30 кА на 500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
22 кА на 525 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
8 кА на 660/690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
Механічна зносостійкість20000 циклів
Електрична зносостійкість20000 циклів на 440 В In/2
10000 циклів на 440 В In
10000 циклів на 690 В In/2
5000 циклів на 690 В In
Розсіювана потужність на полюс15,4 В
Монтажна опораЗадня панель
Монтажне положенняГоризонтальний і вертикальний
Плаский ззаду
Верхнє з'єднанняФронтальний
З'єднання з нижньої сторониФронтальний
Крок підключення35 мм
Тип захистуL : для захист від перевантаження (тепловий)
I : для захист від короткого замикання (магнітний)
Номінал розчеплювача200 А на 40 °C
Тип регулювання тривалої витримки спрацьовРегулюємі
[Ir] діапазон регулювання спрацьовування дов0.7...1 x In
Тип регулювання затримки спрацьовування доФіксований
[tr] діапазон регулювання довготривалої затр120…400 с на 1.5 x In
15 с на 6 x Ir
Налаштування захисту нейтралі1 x Ir (4D)
Тип регулювання спрацьовування миттєвого зРегульований
Діапазон регулювання спрацьовування миттє5...10 x In
Захист від витоку струму на землюВідсутній
Кількість роз'ємів для електричних допоміж5 слот(и)
Ширина (W)140 мм
Висота (H)161 мм
Глибина (D)86 мм
Маса нетто2,8 кг

Навколишнє середовище

СтандартиДСТУ EN 60947-2
Категорія перенапругиІІІ
Клас захисту від ураження електричним струКлас II на Передня панель
Ступінь забруднення3 відповідно до ДСТУ EN 60664-1
Ступінь захистуIP40 conforming to ДСТУ EN 60529
Ступінь ударозахистуIK07 conforming to ДСТУ EN 62262
Робоча температура навколишнього середови-25…70 °C
Температура навколишнього повітря для збер-50…85 °C
Відносна вологість0…95 %
Висота над рівнем моря0...2000 м без заниження
2000 м ... 5000 м зі зниженням

Пакувальна одиниця

Тип 1 упаковкиPCE
Кількість одиниць у 1 упаковці1
Висота 1 упаковки14,000 см
Ширина 1 упаковки14,500 см
Довжина 1 упаковки19,000 см
Вага 1 упаковки2,666 кг
Тип 2 упаковкиS03
Кількість одиниць у 2 упаковці6
Висота 2 упаковки30,000 см
Ширина 2 упаковки30,000 см
Довжина 2 упаковки40,000 см
Вага 2 упаковки16,384 кг

Силовий автоматичний вимикач
