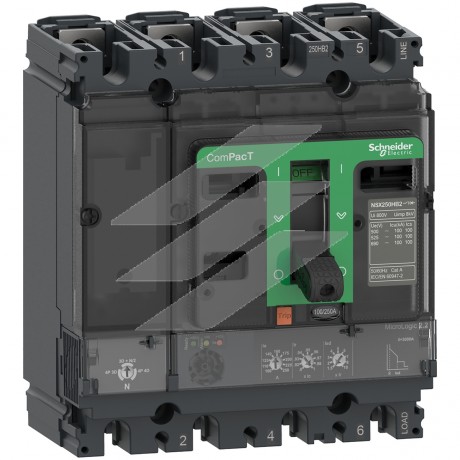

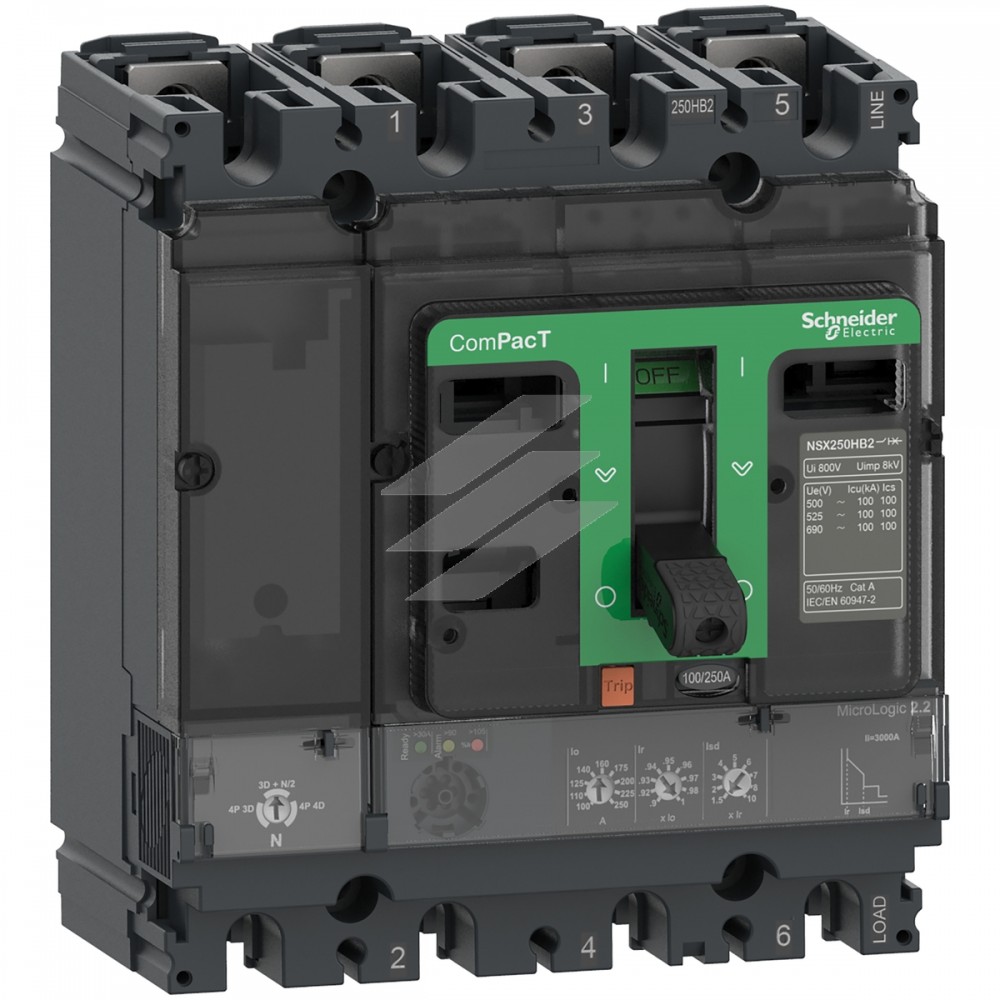

| Діапазон | ComPacT нового покоління |
| Назва продукту | ComPacT NSX нове покоління |
| Назва пристрою | NSX160B |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Опис полюсів | 4P |
| Опис захищених полюсів | 4D
3D + N/2
3D |
| Положення нейтралі | Зліва |
| [In] номінальний струм | 100 А на 40 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до ДСТУ EN 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] номінальна максимальна відключаюча зда | 40 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
25 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
15 кА Icu на 500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| Рівень виконання | B 25 кА 415 В змінний струм |
| Найменування розчеплювача | MicroLogic 2.2 |
| Технологія розчеплювача | Електронний |
| Функції пристрою захисного вимкнення | LSoI |
| Тип керування | Перемикач |
| Спосіб монтажу автоматичного вимикача | Фіксація |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| [Ics] номінальна робоча відключаюча здатніст | 40 кА на 220/240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
25 кА на 380/415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
20 кА на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
15 кА на 500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| Механічна зносостійкість | 40000 циклів |
| Електрична зносостійкість | 40000 циклів на 440 В In/2
20000 циклів на 440 В In
15000 циклів на 690 В In/2
7500 циклів на 690 В In |
| Розсіювана потужність на полюс | 9,2 В |
| Монтажна опора | Задня панель |
| Монтажне положення | Горизонтальний і вертикальний
Плаский ззаду |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 35 мм |
| Тип захисту | L : для захист від перевантаження (тривалий час)
Отже. : для захист від короткого замикання з фікс. витримкою часу
I : для миттєвий захист від короткого замикання |
| Номінал розчеплювача | 100 А на 40 °C |
| Тип регулювання тривалої витримки спрацьов | Регульоване 9 налаштувань |
| [Ir] діапазон регулювання спрацьовування дов | 40...100 A |
| Тип регулювання затримки спрацьовування до | Фіксований |
| [tr] діапазон регулювання довготривалої затр | 400 с на 1.5 x Ir
16 с на 6 x Ir
11 с на 7.2 x Ir |
| Налаштування захисту нейтралі | 0.5 x Ir (3D + N/2)
1 x Ir (4D)
Без захисту (3D) |
| Теплова пам'ять | 20 хвилин до і після спрацювання |
| Тип регулювання спрацьовування короткочас | Регульований 9 налаштувань |
| [Isd] діапазон регулювання спрацьовування ко | 1.5...10 x Ir |
| Тип регулювання затримки спрацьовування ко | Фіксований |
| Тип регулювання спрацьовування миттєвого з | Фіксовані |
| Діапазон регулювання спрацьовування миттє | 1500 A |
| Захист від витоку струму на землю | Відсутній |
| Логічна селективність ZSI | Відсутній |
| Кількість роз'ємів для електричних допоміж | 5 слот(и) |
| Місцева сигналізація | Миготливий світлодіод (зелений) for готовий до роботи
LED 105 % Ir (червоний) for перевантаження
LED 90 % Ir (Жовтий) for перевантаження |
| Ширина (W) | 140 мм |
| Висота (H) | 161 мм |
| Глибина (D) | 86 мм |
| Маса нетто | 2,6 кг |
