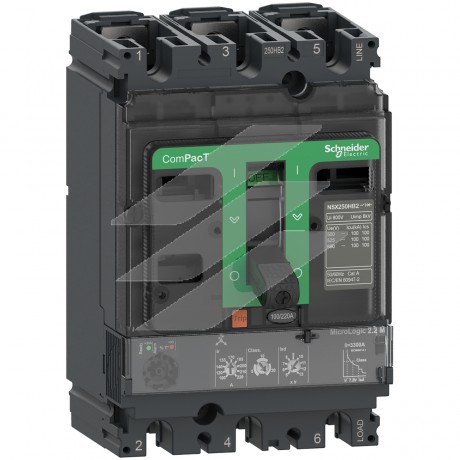

| Діапазон | ComPacT нового покоління |
| Назва продукту | ComPacT NSX нове покоління |
| Назва пристрою | NSX100R |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Захист двигуна |
| Опис полюсів | 3P |
| Опис захищених полюсів | 3D |
| [In] номінальний струм | 100 А на 65 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до ДСТУ EN 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] номінальна максимальна відключаюча зда | 200 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
200 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
200 кА Icu на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
80 кА Icu на 500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
65 кА Icu на 525 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
45 кА Icu на 660/690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| Рівень виконання | R 200 кА 415 В змінний струм |
| Найменування розчеплювача | MicroLogic 2.2 M |
| Технологія розчеплювача | Електронний |
| Функції пристрою захисного вимкнення | LSoI |
| Тип керування | Перемикач |
| Спосіб монтажу автоматичного вимикача | Фіксація |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| [Ics] номінальна робоча відключаюча здатніст | 200 кА на 220/240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
200 кА на 380/415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
200 кА на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
80 кА на 500 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
65 кА на 525 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
45 кА на 660/690 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| Механічна зносостійкість | 20000 циклів |
| Електрична зносостійкість | 20000 циклів на 440 В In/2
10000 циклів на 440 В In
10000 циклів на 690 В In/2
5000 циклів на 690 В In |
| Розсіювана потужність на полюс | 4,7 В |
| Монтажна опора | Задня панель |
| Монтажне положення | Горизонтальний і вертикальний
Плаский ззаду |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 35 мм |
| Тип захисту | L : для захист від перевантаження (тривалий час)
Отже. : для захист від короткого замикання з фікс. витримкою часу
I : для миттєвий захист від короткого замикання |
| Номінал розчеплювача | 100 А на 65 °C |
| Клас вимикаючої здатності двигуна | 5
20
10 |
| Додатковий захист двигуна | Перекіс фаз |
| Тип регулювання тривалої витримки спрацьов | Регульоване 9 налаштувань |
| [Ir] діапазон регулювання спрацьовування дов | 50...100 A |
| Тип регулювання затримки спрацьовування до | Фіксований |
| [tr] діапазон регулювання довготривалої затр | 120 с на 1.5 x Ir для класу реле5
6,5 с на 6 x Ir для класу реле5
5 с на 7.2 x Ir для класу реле5
240 с на 1.5 x Ir для класу реле10
13,5 с на 6 x Ir для класу реле10
10 с на 7.2 x Ir для класу реле10
480 с на 1.5 x Ir для класу реле20
26 с на 6 x Ir для класу реле20
20 с на 7.2 x Ir для класу реле20 |
| Теплова пам'ять | 20 хвилин до і після спрацювання |
| Тип регулювання спрацьовування короткочас | Регульований 9 налаштувань |
| [Isd] діапазон регулювання спрацьовування ко | 5...13 x Ir |
| Тип регулювання затримки спрацьовування ко | Фіксований |
| Тип регулювання спрацьовування миттєвого з | Фіксовані |
| Діапазон регулювання спрацьовування миттє | 1500 A |
| Захист від витоку струму на землю | Відсутній |
| Логічна селективність ZSI | Відсутній |
| Кількість роз'ємів для електричних допоміж | 5 слот(и) |
| Місцева сигналізація | Миготливий світлодіод (зелений) for готовий до роботи
Світлодіод 95 % Ith (червоний) for перевищення температури над уставкою |
| Ширина (W) | 105 мм |
| Висота (H) | 161 мм |
| Глибина (D) | 86 мм |
| Маса нетто | 2,05 кг |
