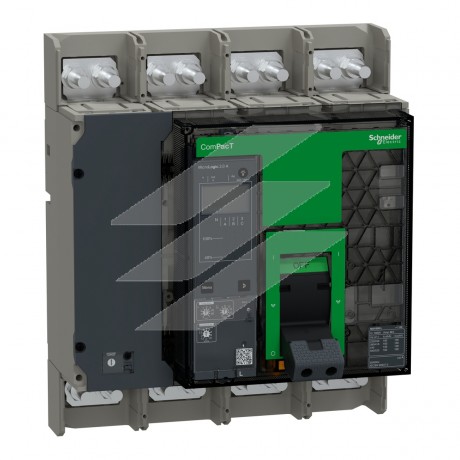

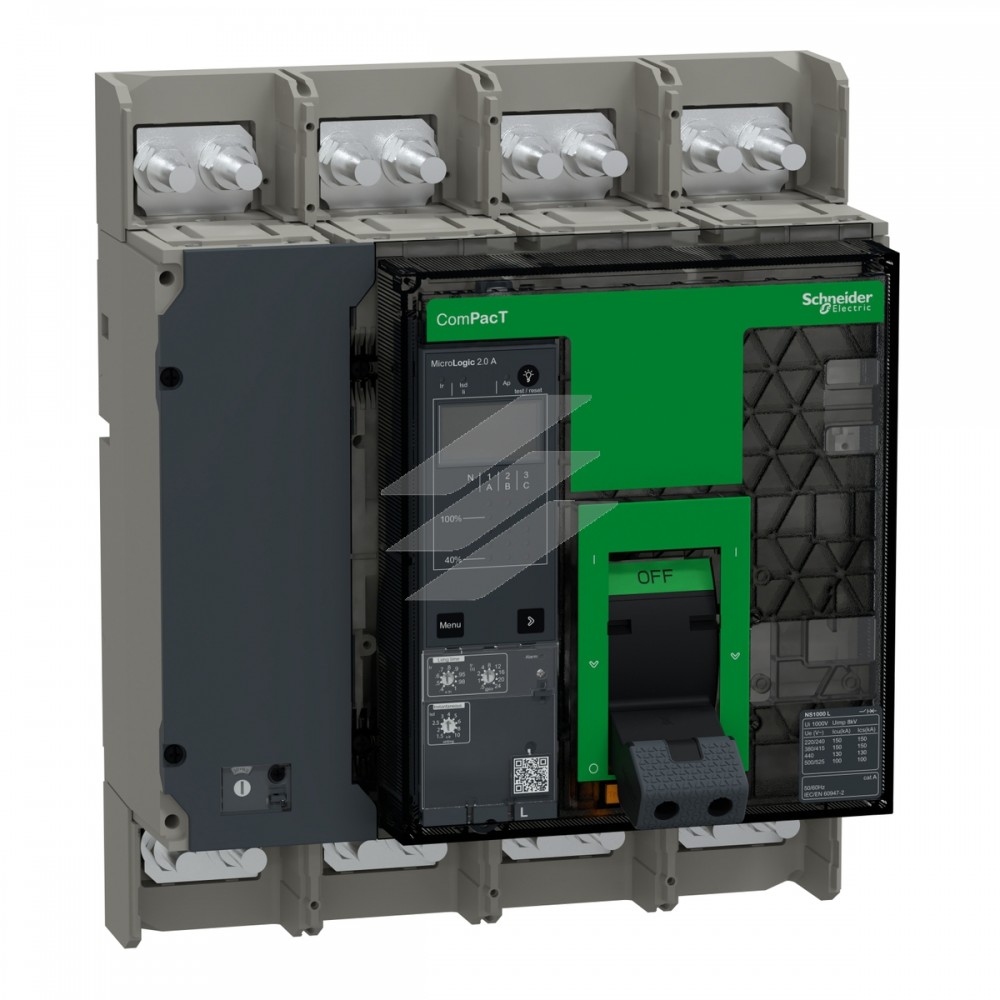

| Діапазон | ComPacT нового покоління |
| Назва продукту | ComPacT NS нове покоління |
| Серія продукту | ComPacT NS630b...1600 нове покоління |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Кількість полюсів | 4P |
| Опис захищених полюсів | 4D |
| Положення нейтралі | Зліва |
| (In) номінальний струм до 65 °C | 1000 А на 50 °C |
| [Ue] номінальна робоча напруга | 690 В змінний струм 50/60 Гц |
| Тип мережі | Змінний струм |
| Частота мережі | 50/60 Гц |
| Відповідність вимогам по ізоляції | Так відповідно до ДСТУ EN 60947-2 |
| Категорія застосування | Категорія A |
| [Icu] номінальна максимальна відключаюча зда | 150 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
150 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
130 кА Icu на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
100 кА Icu на 500/525 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| Рівень виконання | L 150 кА 415 В змінний струм |
| Найменування розчеплювача | MicroLogic 2.0 A |
| Технологія розчеплювача | Електронний |
| Функції пристрою захисного вимкнення | LI |
| Тип керування | З ручним керуванням |
| Спосіб кріплення | Фіксація |
| [Ui] номінальна напруга ізоляції | 800 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до ДСТУ EN 60947-2 |
| [Ics] номінальна робоча відключаюча здатніст | 150 кА на 220/240 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
150 кА на 380/415 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
130 кА на 440 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2
100 кА на 500/525 В змінний струм 50/60 Гц відповідно до ДСТУ EN 60947-2 |
| [Icw] номінальний короткочасний витримуваний | 19,2 кА 1 с відповідно до ДСТУ EN 60947-2 |
| Механічна зносостійкість | 10000 циклів |
| Електрична зносостійкість | 2000 циклів на 690 В In
3000 циклів на 690 В In/2
3000 циклів на 440 В In
4000 циклів на 440 В In/2 |
| Втрати потужності | 34 В |
| Монтажна опора | Задня панель |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Крок підключення | 70 мм |
| Тип захисту | L : для захист від перевантаження (тривалий час)
I : для миттєвий захист від короткого замикання |
| Номінал розчеплювача | 1000 А на 50 °C |
| Тип регулювання тривалої витримки спрацьов | Регульоване 9 налаштувань |
| [Ir] діапазон регулювання спрацьовування дов | 0,4...1 x In |
| Тип регулювання затримки спрацьовування до | Регульоване 9 налаштувань |
| [tr] діапазон регулювання довготривалої затр | 12,5…600 с на 1.5 x Ir
0,5…24 с на 6 x Ir
0,7…16,6 с на 7.2 x Ir |
| Теплова пам'ять | 20 млн. |
| Тип регулювання спрацьовування миттєвого з | Регульований |
| Діапазон регулювання спрацьовування миттє | 1.5...10 x Ir |
| Захист від витоку струму на землю | Відсутній |
| Налаштування захисту нейтралі | Без захисту (3D)
0.5 x Ir (3D + N/2)
1 x Ir (4D) |
| Логічна селективність ZSI | Відсутній |
| Компонування допоміжного контакту | 1 нормально відкритий/закритий контакт |
| Місцева сигналізація | 4 світлодіоди (червоний) for індикація несправності
1 світлодіод (жовтий) for перевантаження |
| Тип дисплея | LCD дісплей |
| Тип вимірювання | Амперметр |
| Ширина (W) | 280 мм |
| Висота (H) | 327 мм |
| Глибина (D) | 147 мм |
| Маса нетто | 18 кг |
