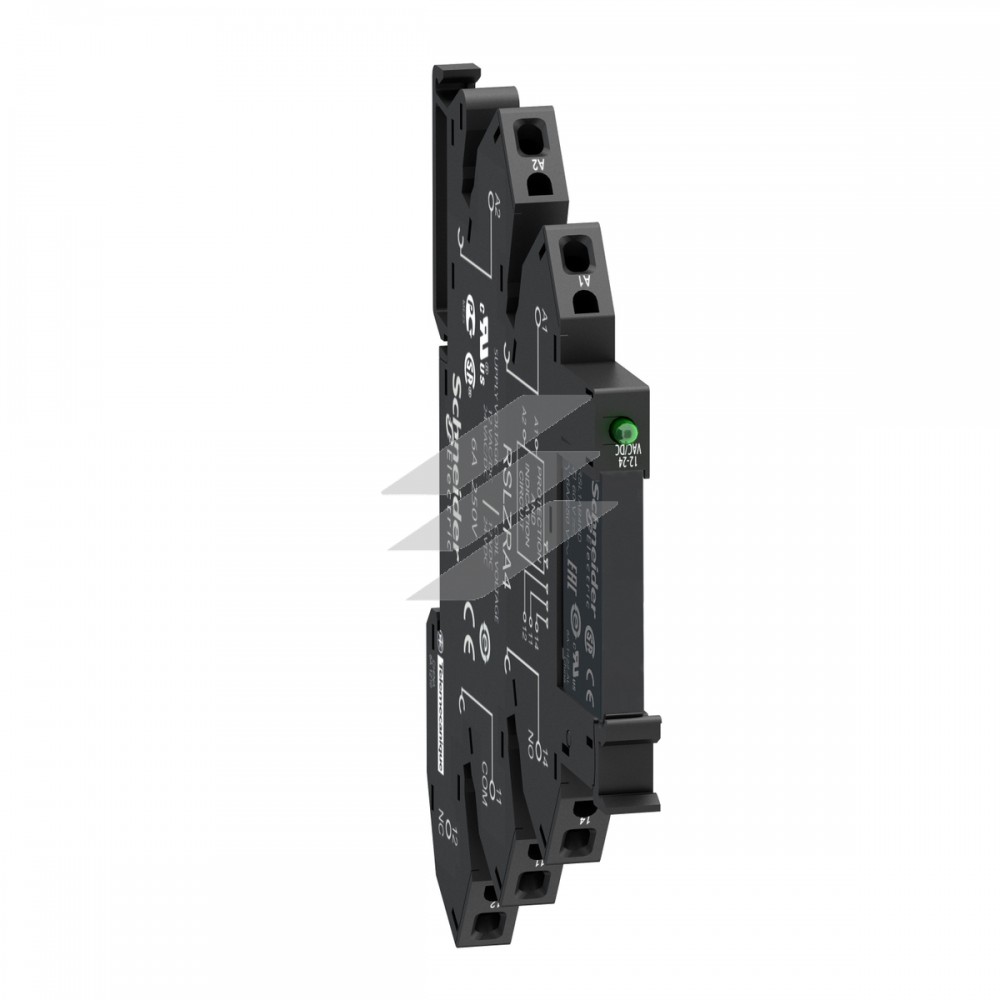

Реле RSL, цоколь пружинний, AC/DC 230В, Schneider Electric
Реле RSL, цоколь пружинний, AC/DC 230В, Schneider Electric

Реле RSL, цоколь пружинний, AC/DC 230В, Schneider Electric

0 відгуків
₴813.07 / шт
Без ПДВ: ₴677.56
* При замовленні менше 500 грн. стягується додаткова плата 100 грн. за одне замовлення
* При замовленнях більше 5000 грн. уточнюйте про наявність додаткових знижок
Виробник:
Артикул: RSL1PRPU(SE)
Код виробника:: RSL1PRPU
Наявність: По запиту

Реле RSL, цоколь пружинний, AC/DC 230В, Schneider Electric



Головне

Серія продуктуЕлектромеханічні реле Harmony
Назва серіїRSL series
Тип виробу або компонентуПопередньо змонтоване вставне реле з гніздом
Тип релеSlim interface relay
Робота контактуСтандартний
Тип контакту та з'єднання1 перемикаючий контакт
Світлодіодний індикатор стануЗ
[Uc] напруга схеми керування230 В змінний/постійний струм
[Ithe] умовний тепловий струм в оболонці6 А в -40…55 °C

Додатково

Спосіб кріпленняПластикові пружини стиснення
Середній опір20500 Ом мережа: постійний струм на 23 °C +/- 10 %
[Uimp] номінальна імпульсна витримувана напру6 кВ відповідно до МЕК
[Ie] номінальний робочий струм6 А 1 перемикаючий контакт (AC-1/DC-1) відповідно до МЕК/UL
Мінімальний струм перемикання100 мА
Мінімальна напруга перемикання12 В
[Ui] номінальна напруга ізоляції250 В відповідно до МЕК
277 В відповідно до cUL
Мінімальна комутаційна здатність120 мВт
Максимальна напруга перемикання277 В
Поріг напруги відпускання>= 0.05 Uc
Струм навантаження6 А на 250 В змінний струм 0,5 мм монтажна відстань
Електрична зносостійкість60000 циклів для резистивний навантаження , 6 А на 250 В, AC-1
Максимальна комутаційна здатність1500 ВА
150 Вт
Робочий час5 мс скидання
12 мс
Опис клем ISO n°1(A1-A2)CO
(11-12-14)OC
Cереднє споживання котушки0,17 В, постійний струм
Механічна зносостійкість10000000 циклів
Показники надійності безпекиB10d = 60000
Робоча швидкість<= 72000 циклів/год Холостий хід
<= 360 циклів/год під навантаженням
Тип керуванняБез кнопки тестування, що замикається
Код сумісностіRSL
Інтегральний час20 мс
З'єднувальна клемна коробкаРоздільний
Клеми підключенняПружинний затискач, 1 x 0.2...1 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
Пружинний затискач, 1 x 0.2...1 x 1.5 мм² (AWG 24...AWG 16) твердий без кабельного наконечника
Сила затиску10…40 Н
Ступінь захистуRT III
Монтажна опораСиметрична din-рейка 35 мм
Робоче положенняБудь-яка позиція
Рівні тестуРівень А груповий монтаж
Опис виробуПовний комплект
Продаж неподільною кількістю10
Матеріал контактуСрібний сплав (AgSnO2)
Форма контактуПлоский ( типу фастон)
Ширина6,2 мм
Висота78,6 мм
Глибина101 мм
Маса нетто0,029 кг

Навколишнє середовище

Вхідна напруга230 В AC/DC (межа вхідної напруги: 184...264.5 В)
Електрична міцність ізоляції1000 В змінний струм між контактами
4000 В змінний струм між котушкою і контактом
Ступінь захистуIP40 conforming to ДСТУ EN 60529
Робоча температура навколишнього середови-40…70 °C
СтандартиCSA C22.2 № 14
ДСТУ EN 61810-1
UL 508
Сертифікація виробуGOST
CSA
UL
МаркуванняCE
Температура навколишнього повітря для збер-40…85 °C
Вібростійкість10 gn, амплітуда= +/- 1 мм (f = 10…150 Гц)10 циклів не в операції відповідно до ДСТУ EN 60068-2-6
5 gn, амплітуда= +/- 1 мм (f = 10…150 Гц)10 циклів в операції відповідно до ДСТУ EN 60068-2-6
Ударостійкість10 gn (тривалість = 11 мс) для в дії відповідно до ДСТУ EN 60068-2-27
5 gn (тривалість = 11 мс) для не працює відповідно до ДСТУ EN 60068-2-27

Пакувальна одиниця

Тип 1 упаковкиPCE
Кількість одиниць у 1 упаковці1
Висота 1 упаковки0,700 см
Ширина 1 упаковки8,000 см
Довжина 1 упаковки9,700 см
Вага 1 упаковки27,000 г
Тип 2 упаковкиBB1
Кількість одиниць у 2 упаковці10
Висота 2 упаковки8,500 см
Ширина 2 упаковки7,000 см
Довжина 2 упаковки10,800 см
Вага 2 упаковки303,000 г
Тип 3 упаковкиS03
Кількість одиниць у 3 упаковці300
Висота 3 упаковки30,000 см
Ширина 3 упаковки30,000 см
Довжина 3 упаковки40,000 см
Вага 3 упаковки8,790 кг

Гарантія

Гарантія18 місяців
