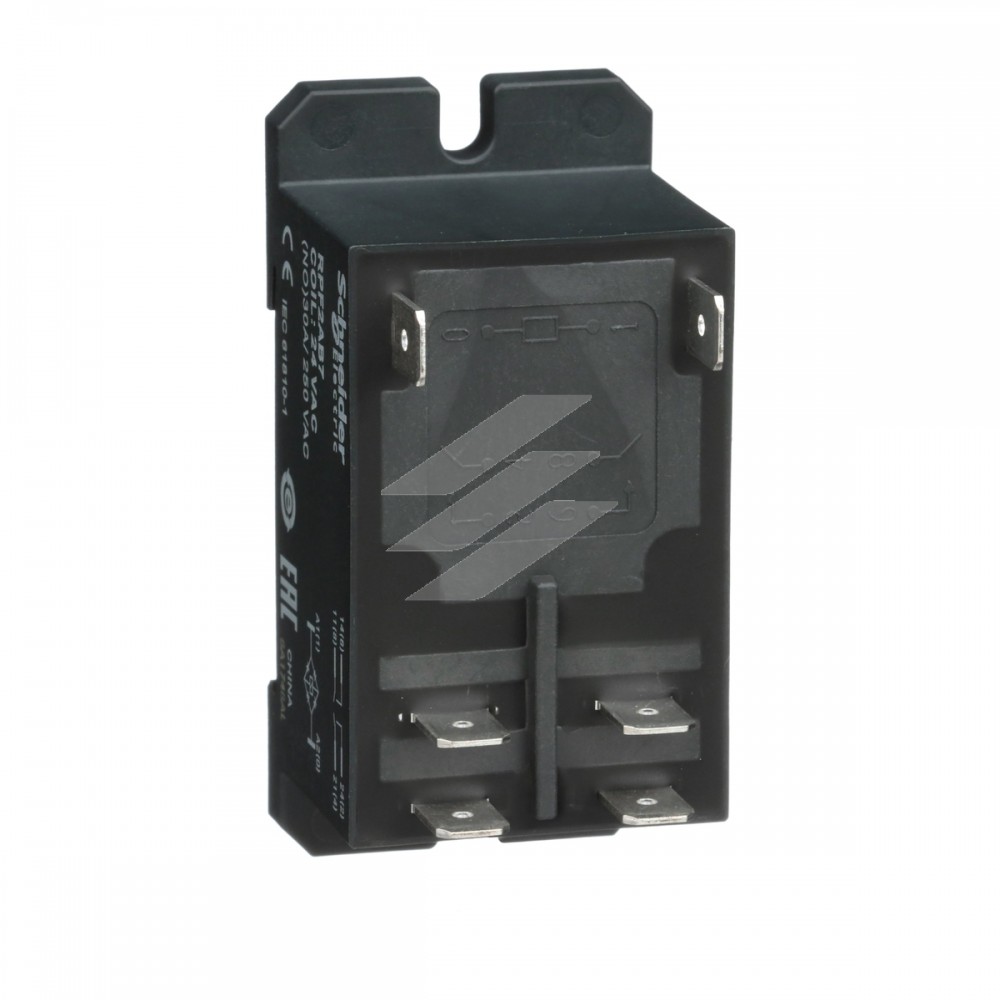

Електромеханічне Реле 2NO, 24V 30А, Schneider Electric
Електромеханічне Реле 2NO, 24V 30А, Schneider Electric

Електромеханічне Реле 2NO, 24V 30А, Schneider Electric

0 відгуків
₴660.82 / шт
Без ПДВ: ₴550.68
* При замовленні менше 500 грн. стягується додаткова плата 100 грн. за одне замовлення
* При замовленнях більше 5000 грн. уточнюйте про наявність додаткових знижок
Виробник:
Артикул: RPF2AB7(SE)
Код виробника:: RPF2AB7
Наявність: По запиту

Електромеханічне Реле 2NO, 24V 30А, Schneider Electric



Головне

Серія продуктуЕлектромеханічні реле Harmony
Назва серіїRPF series
Тип виробу або компонентуРеле для монтажу на DIN-рейку/панель
Тип контакту та з'єднання2 нормально відкритих
Тип релеPower relay
[Uc] напруга схеми керування24 В змінний струм 50/60 Гц
Світлодіодний індикатор стануВідсутній
Тип керуванняБез кнопки тестування, що замикається
[Ithe] умовний тепловий струм в оболонці25 А в -40…55 °C реле пліч-о-пліч без зазору
30 А в -40…55 °C 13 мм розрив між двома реле

Додатково

Межі напруги ланцюга керування19.2...26.4 В
[Ie] номінальний робочий струм30 А на 277 В (AC) нормально відкритий відповідно до UL
20 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до UL
30 А на 250 В (AC) нормально відкритий відповідно до МЕК
25 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК
Cередня витрата4 В·А на 60 Гц
Габаритна ширина CAD33,7 мм
Габаритна висота CAD68,5 мм
Габаритна глибина CAD39,2 мм
Код сумісностіRPF
[Ui] номінальна напруга ізоляції250 В відповідно до МЕК
300 В відповідно до UL
Максимальна напруга перемикання250 В відповідно до МЕК
Поріг напруги відпускання>= 0.15 Uc
Мінімальний струм перемикання500 мА
Максимальна комутаційна здатність7500 ВА/700 ВТ
Середній опір170 Ом на 20 °C +/- 15 %
Механічна зносостійкість5000000 циклів
Електрична зносостійкість100000 циклів для резистивний навантаження
Показники надійності безпекиB10d = 100000
Робоча швидкість<= 1200 циклів/год під навантаженням
<= 18000 циклів/год Холостий хід
Коефіцієнт використання10 %
Електрична міцність ізоляції2000 В змінний струм між полюсами з базовий ізоляція
4000 В змінний струм між котушкою і контактом з посилена ізоляція
1500 В змінний струм між контактами з мікро вимкнення ізоляція
[Uimp] номінальна імпульсна витримувана напру4 кВ впродовж 1.2/50 мкс
Ступінь захистуRT II
Ступінь забруднення3
Монтажна опораDIN-рейка
Панель
Робоче положенняБудь-яка позиція
Рівні тестуРівень А груповий монтаж
Опис виробуПовний комплект
Матеріал контактуОксид олова зі срібла
Форма контактуFlat (faston type)
Маса нетто0,082 кг

Навколишнє середовище

Робоча температура навколишнього середови-40…55 °C
Ступінь захистуIP40 conforming to ДСТУ EN 60529
СтандартиUL 508
ДСТУ EN 61810-1
CSA C22.2 № 14
Сертифікація виробуUL
CSA
GOST
CE
Температура навколишнього повітря для збер-40…85 °C
Вібростійкість3 gn, амплітуда= +/- 1 мм (f = 10…150 Гц)5 циклов в операції
10 gn, амплітуда= +/- 1 мм (f = 10…150 Гц)5 циклов не в операції
Ударостійкість10 gn для в дії
30 gn для не працює

Пакувальна одиниця

Тип 1 упаковкиPCE
Кількість одиниць у 1 упаковці1
Висота 1 упаковки4,200 см
Ширина 1 упаковки3,500 см
Довжина 1 упаковки6,900 см
Вага 1 упаковки81,000 г
Тип 2 упаковкиBB1
Кількість одиниць у 2 упаковці10
Висота 2 упаковки4,500 см
Ширина 2 упаковки14,300 см
Довжина 2 упаковки18,500 см
Вага 2 упаковки878,000 г
Тип 3 упаковкиS02
Кількість одиниць у 3 упаковці60
Висота 3 упаковки15,000 см
Ширина 3 упаковки30,000 см
Довжина 3 упаковки40,000 см
Вага 3 упаковки5,847 кг

Гарантія

Гарантія18 місяців
