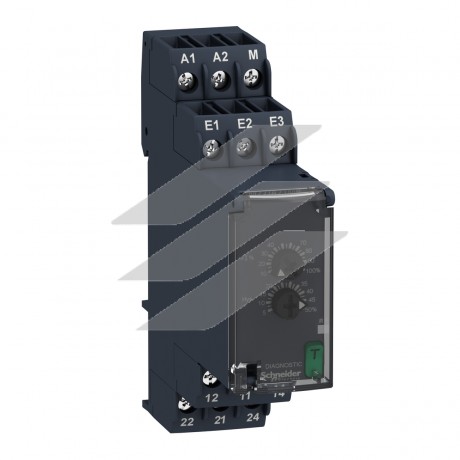

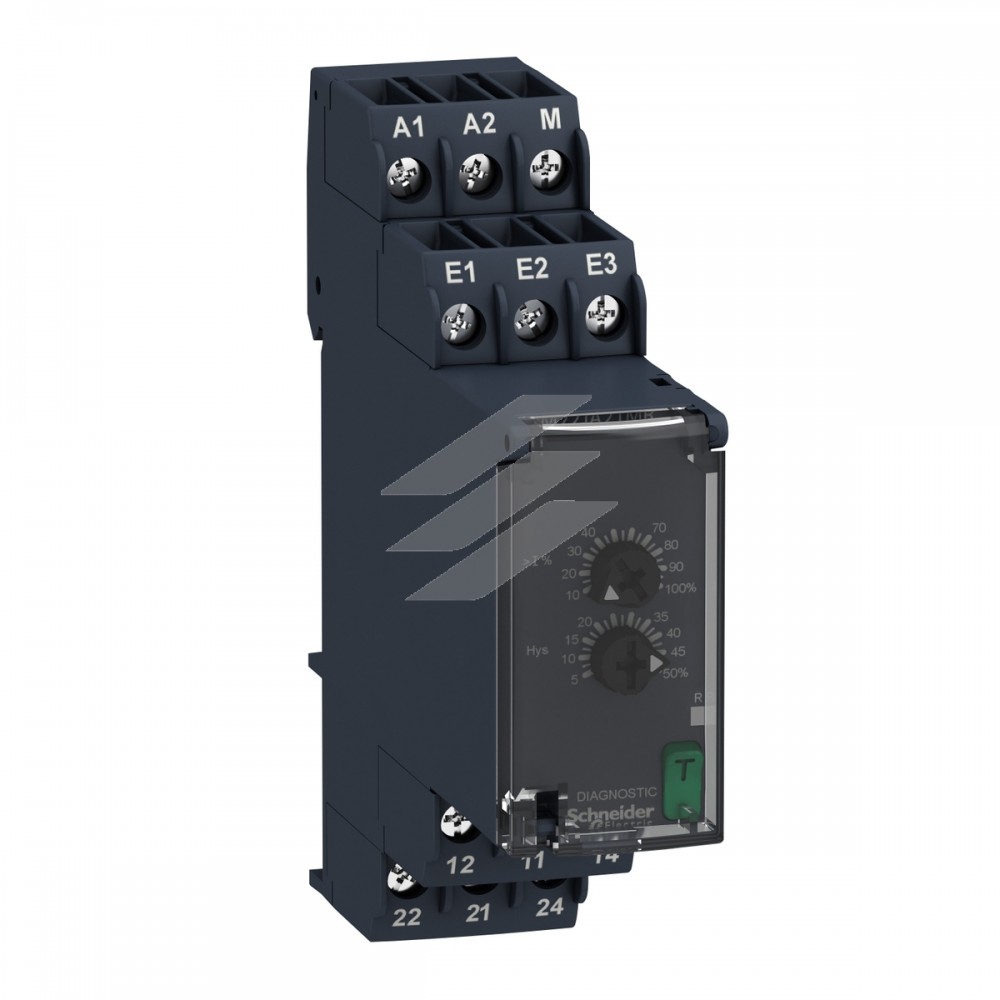

| Серія продукту | Реле керування Harmony |
| Тип реле | Реле контролю струму |
| Тип виробу або компоненту | Реле контролю струму |
| Найменування релейного захисту | RM22JA |
| Параметри релейного моніторингу | Виявлення перевантаження по струму |
| час затримки | Без |
| Комутаційна здатність [ВА] | 2000 В·А |
| Мінімальний струм перемикання | 10 мА на 5 В постійний струм |
| Максимальний струм перемикання | 8 А змінний струм |
| Максимальна споживана потужність [ВА] | 3,5 В·А |
| Діапазон вимірювань | 4 мА...1 А струм Змінний/постійний струм 50/60 Гц |
| Категорія застосування | AC-15 відповідно до ДСТУ EN 60947-5-1
DC-13 відповідно до ДСТУ EN 60947-5-1
AC-1 відповідно до ДСТУ EN 60947-4-1
DC-1 відповідно до ДСТУ EN 60947-4-1 |
| Тип контакту та з'єднання | 2 перемикаючі контакти |
| Інтегральний час | 1500 мс при максимальній напрузі |
| Максимальна напруга перемикання | 250 В змінний струм |
| Межі напруги живлення | 20,4…264 В змінний/постійний струм |
| допуск робочої напруги | - 15 % + 10 % Un |
| Максимальна споживана потужність [Вт] | 1,5 В постійний струм |
| Опір між клемами | 2,5 Ом на Клеми E1-M
0,5 Ом на Клеми E2-M
0,1 Ом на Клеми E3-M |
| Вихідні контакти | 2 C/O |
| Номінальний вихідний струм | 8 А |
| Максимальний цикл вимірювання | 100 мс цикл вимірюв. як середньоквадрат. значення |
| Опір внутрішнього входу | 0,1 Ом
2,5 Ом
0,5 Ом |
| Точність налаштування порогу перемикання | +/- 10 % від повної шкали |
| Відхилення порога перемикання | <= 0,05 % на градус за Цельсієм залежно від допустимої температури повітря
<= 1 % в межах діапазону напруги живлення |
| Налаштування точності витримки часу | 10 P |
| Відхилення затримки часу | <= 0,05 % на градус Цельсія залежно від допустимої температури повітря
<= 1 % в межах діапазону напруги живлення |
| Гістерезис | 5…50 % Регульований з поргові налаштування |
| затримка при включенні | 0,3 с |
| Стабільність та повторюваність характерис | +/- 0.5 % для вхідний та вимірювальний ланцюг
+/- 0.2 % для затримка часу |
| Похибка вимірювання | < 1 % на весь діапазон із коливанням напруги
0.05 %/°C при коливаннях температури |
| Час реакції | <= 500 мс |
| Порог уставки | 10...100 % |
| Категорія перенапруги | ІІІ conforming to ДСТУ EN 60664-1
ІІІ conforming to UL 508 |
| Опір ізоляції | > 100 МОм на 500 В постійний струм відповідно до ДСТУ EN 60255-27 |
| Ізоляція | Між живленням і вимірюванням |
| Клеми підключення | Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника
Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) твердий без кабельного наконечника
Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником |
| Момент затягування | 0,6…1 Н.м відповідно до ДСТУ EN 60947-1 |
| Матеріал корпусу | Самозагасаючий пластик |
| Місцева сигналізація | СВІТЛОДІОД (жовтий) for реле увімкнено
СВІТЛОДІОД (зелений) for Живлення увімкнено |
| Монтажна опора | 35 мм DIN-рейка відповідно до ДСТУ EN 60715 |
| Електрична зносостійкість | 100000 циклів |
| Механічна зносостійкість | 10000000 циклів |
| [Us] номінальна напруга живлення | 24...240 В Змінний/постійний струм 50/60 Гц non self-powered |
| Показники надійності безпеки | MTTFd = 296,8 років
B10d = 270000 |
| Матеріал контакту | Без кадмію |
| Ширина | 22,5 мм |
| Тип керування | With test button |
| Маса нетто | 0,11 кг |
| Стійкість до коротких переривів споживання | 50 мс |
| Електромагнітна сумісність | Immunity for residential, commercial and light-industrial environments відповідно до ДСТУ EN 61000-6-1
Стійкість до промислового середовища відповідно до ДСТУ EN 61000-6-2
Emission standard for residential, commercial and light-industrial environments відповідно до ДСТУ EN 61000-6-3
Стандарт емісії для промислового середовища відповідно до ДСТУ EN 61000-6-4
Електростатичний розряд - рівень тесту: 6 кВ рівень 3 (контактний розряд) відповідно до ДСТУ EN 61000-4-2
Електростатичний розряд - рівень тесту: 8 кВ рівень 3 (вихлоп) відповідно до ДСТУ EN 61000-4-2
Тест на стійкість до випромінювання РЧ е/м поля - рівень тесту: 10 В/м рівень 3 відповідно до ДСТУ EN 61000-4-3
Тест на стійкість до ел. перехідних процесів/імпульсів - рівень тесту: 4 кВ рівень 4 (прямий) відповідно до ДСТУ EN 61000-4-4
Тест на стійкість до ел. перехідних процесів/імпульсів - рівень тесту: 2 кВ рівень 4 (ємнісна муфта) відповідно до ДСТУ EN 61000-4-4
Тест на стійкість до перенапруги - рівень тесту: 4 кВ рівень 4 (загальний режим) відповідно до ДСТУ EN 61000-4-5
Тест на стійкість до перенапруги - рівень тесту: 2 кВ рівень 4 (диференціальний режим) відповідно до ДСТУ EN 61000-4-5
Наведені та випромінювані перешкоди клас B група 1 відповідно до CISPR 11
Наведені та випромінювані перешкоди клас B відповідно до CISPR 22 |
| Стандарти | ДСТУ EN 60255-1 |
| Сертифікація виробу | EAC
CSA
CE
RCM
CCC
UL
GL |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -20…50 °C на 60 Гц
-20…60 °C на 50 Гц |
| Відносна вологість | 93…97 % на 25…55 °C відповідно до ДСТУ EN 60068-2-30 |
| Вібростійкість | 0,075 мм (f= 10…58,1 Гц) не працює відповідно до ДСТУ EN 60068-2-6
1 gn (f= 10…58,1 Гц) не працює відповідно до ДСТУ EN 60068-2-6
0,035 мм (f= 58,1…150 Гц) в дії відповідно до ДСТУ EN 60068-2-6
0.5 gn (f= 58,1…150 Гц) в дії відповідно до ДСТУ EN 60068-2-6 |
| Ударостійкість | 15 gn (тривалість = 11 мс) для не працює відповідно до ДСТУ EN 60068-2-27
5 gn (тривалість = 11 мс) для в дії відповідно до ДСТУ EN 60068-2-27 |
| Ступінь захисту | IP20 відповідно до ДСТУ EN 60529 (Затискачі)
IP40 відповідно до ДСТУ EN 60529 (корпус)
IP50 відповідно до ДСТУ EN 60529 (передня панель) |
| Ступінь забруднення | 3 відповідно до ДСТУ EN 60664-1
3 відповідно до UL 508 |
| Випробувальна напруга діелектрика | 2,5 кВ змінний струм 50 Гц, 1 хв відповідно до ДСТУ EN 60255-27 |
