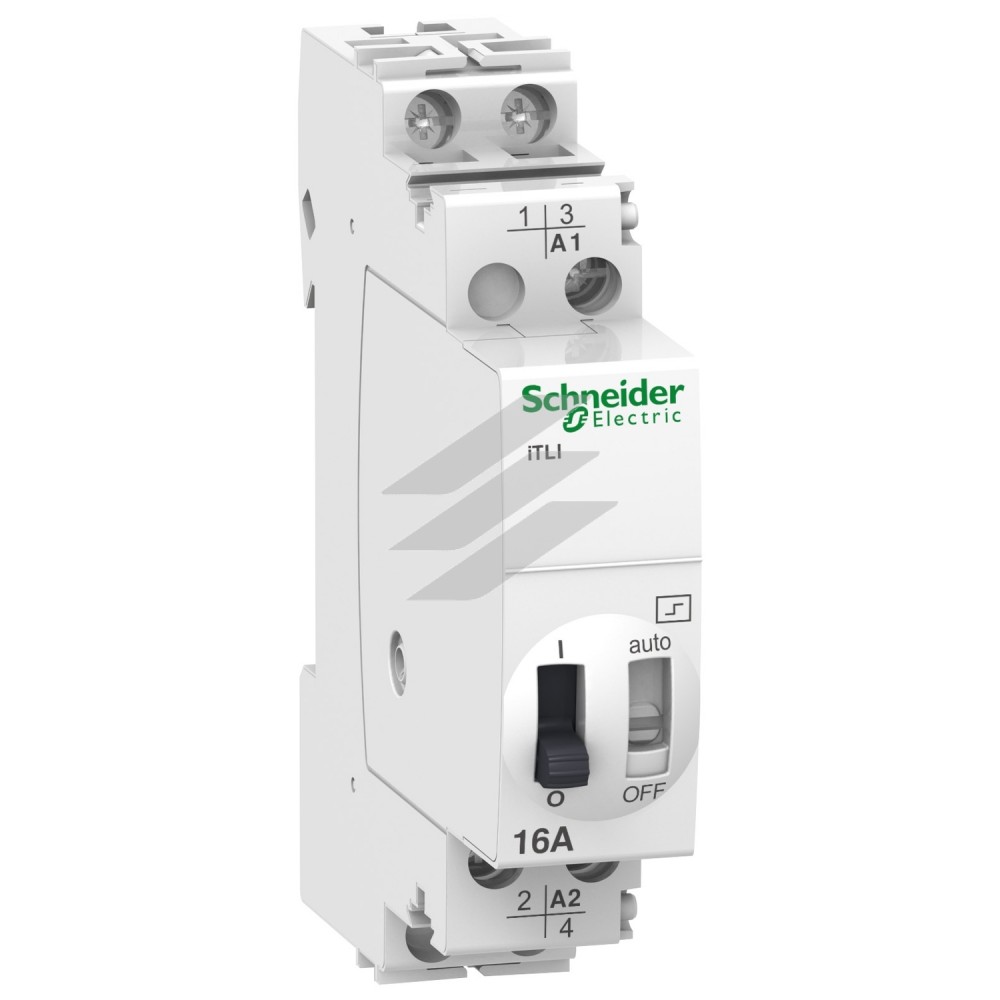

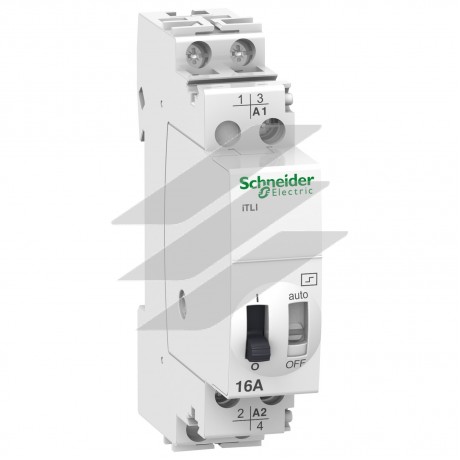

Імпульсне реле ITL 16A 1NO+1NC48V ~50-60Гц 24V, Schneider Electric
Імпульсне реле ITL 16A 1NO+1NC48V ~50-60Гц 24V, Schneider Electric

Імпульсне реле ITL 16A 1NO+1NC48V ~50-60Гц 24V, Schneider Electric

0 відгуків
₴1890.10 / шт
Без ПДВ: ₴1575.08
* При замовленні менше 500 грн. стягується додаткова плата 100 грн. за одне замовлення
* При замовленнях більше 5000 грн. уточнюйте про наявність додаткових знижок
Виробник:
Артикул: A9C30215(SE)
Код виробника:: A9C30215
Наявність: По запиту

Імпульсне реле ITL 16A 1NO+1NC48V ~50-60Гц 24V, Schneider Electric


Acti9 iTLi - це модульне імпульсне реле. Це перемикаючий контакт з 1 нормально відкритим і 1 нормально закритим контактом. Номінальний струм - 16 А, робоча напруга - від 24 В до 250 В змінного струму, а керуюча напруга - 48 В змінного струму або 24 В постійного струму. Електрична знсостікість досягає 200000 циклів для AC-21 або 100000 циклів для AC-22. Частота перемикань становить 5 перемикань на хвилину або 100 перемикань на добу. Тривалість командного наказу повинна становити від 50 мс до 1 с. Використовується для керування освітленням. Номінальна напруга ізоляції Ui становить 440 В змінного струму. Номінальна імпульсна витримувана напруга Uimp - 6 кВ. Робоча частота - 50 Гц або 60 Гц. Встановлюється на DIN-рейку. Ступінь забруднення - 3. Категорія перенапруги - IV. Розміри: (Ш) 18 мм x (В) 84 мм x (Г) 60 мм. Ступінь захисту - IP20 і IP40 в корпусі. Робоча температура від -20°C до 50°C. Температура зберігання від -40°C до 70°C. Відповідає стандартам IEC/EN 60669-1 та IEC/EN 60669-2-2.


Головне

Асортимент продукціїActi9
Назва продуктуActi9 iTL
Тип виробу або компонентуІмпульсне реле
Назва пристроюiTLi
Область застосування продуктуРеле перемикання
Полюси2P
Компонування полюсного контакту1 NO + 1 NC
[In] номінальний струм16 А
Тип мережіЗмінний струм
[Uc] напруга схеми керування48 В змінний струм 50/60 Гц
24 В постійний струм

Додатково

Частота мережі50/60 Гц
[Ue] номінальна робоча напруга250 В змінний струм 50/60 Гц
Тип керуванняДеконнекція котушки
Дистанційне та ручне керування
Тип сигналу керуванняІмпульсний
Частота перемикання5 перемикань за хвилину
100 перемикань в день
Тривалість імпульсу50 мс...1 с
Тип дистанційного керуванняКнопка з підсвічуванням 3 мА
Місцева сигналізаціяIндикатор УВІМК/ВИМК
Спосіб кріпленняФіксація
Монтажна опораDIN-рейка
Кількість модулів Ш = 9 мм2
Висота84 мм
Ширина18 мм
Глибина60 мм
Електрична зносостійкістьAC-21: 200000 циклів
AC-22: 100000 циклів
Клеми підключенняЛанцюг управління клеми тунельного типу 1 кабель(і) 0,5…4 мм² жорсткий
Ланцюг управління клеми тунельного типу 1 кабель(і) 0,5…4 мм² жорсткий з кабельним наконечником
Ланцюг управління клеми тунельного типу 1 кабель(і) 1…4 мм² гнучкий
Ланцюг управління клеми тунельного типу 1 кабель(і) 1…4 мм² гнучкий з зажимом
Коло подачі живлення клеми тунельного типу 1 кабель(і) 1,5…4 мм² жорсткий
Коло подачі живлення клеми тунельного типу 1 кабель(і) 1,5…4 мм² жорсткий з кабельним наконечником
Коло подачі живлення клеми тунельного типу 1 кабель(і) 1,5…4 мм² гнучкий
Коло подачі живлення клеми тунельного типу 1 кабель(і) 1,5…4 мм² гнучкий з зажимом
Довжина зачистки проводів11 мм
Момент затягування1 Н.м
Сумісність серіїActi9 iATEt
Acti9 iATLc
Acti9 iATLc+s
Acti9 iATLm
Acti9 iATLs
Acti9 iETL iTL 16
Acti9 iATLc+c

Навколишнє середовище

СтандартиEN 669-2-2
EN 669-1
Сертифікація виробуCCC
GOST
Знак якостіKEMA
IMQ
NF
VDE
CEBEC
Рівень шуму60 дБ
Ступінь захистуIP20 відповідно до ДСТУ EN 60529 (При відкритті)
IP40 відповідно до ДСТУ EN 60529 (В додатках)
Ступінь забруднення3
Тропічне виконання2
Відносна вологість95 % на 55 °C
Робоча температура навколишнього середови-20…50 °C
Температура навколишнього повітря для збер-40…70 °C

Пакувальна одиниця

Тип 1 упаковкиPCE
Кількість одиниць у 1 упаковці1
Висота 1 упаковки1,8 см
Ширина 1 упаковки7,5 см
Довжина 1 упаковки9,5 см
Вага 1 упаковки111,0 г
Тип 2 упаковкиBB1
Кількість одиниць у 2 упаковці12
Висота 2 упаковки8,0 см
Ширина 2 упаковки9,5 см
Довжина 2 упаковки23,0 см
Вага 2 упаковки1,394 кг
Тип 3 упаковкиS03
Кількість одиниць у 3 упаковці144
Висота 3 упаковки30,0 см
Ширина 3 упаковки30,0 см
Довжина 3 упаковки40,0 см
Вага 3 упаковки17,304 кг

Гарантія

Гарантія18 місяців
