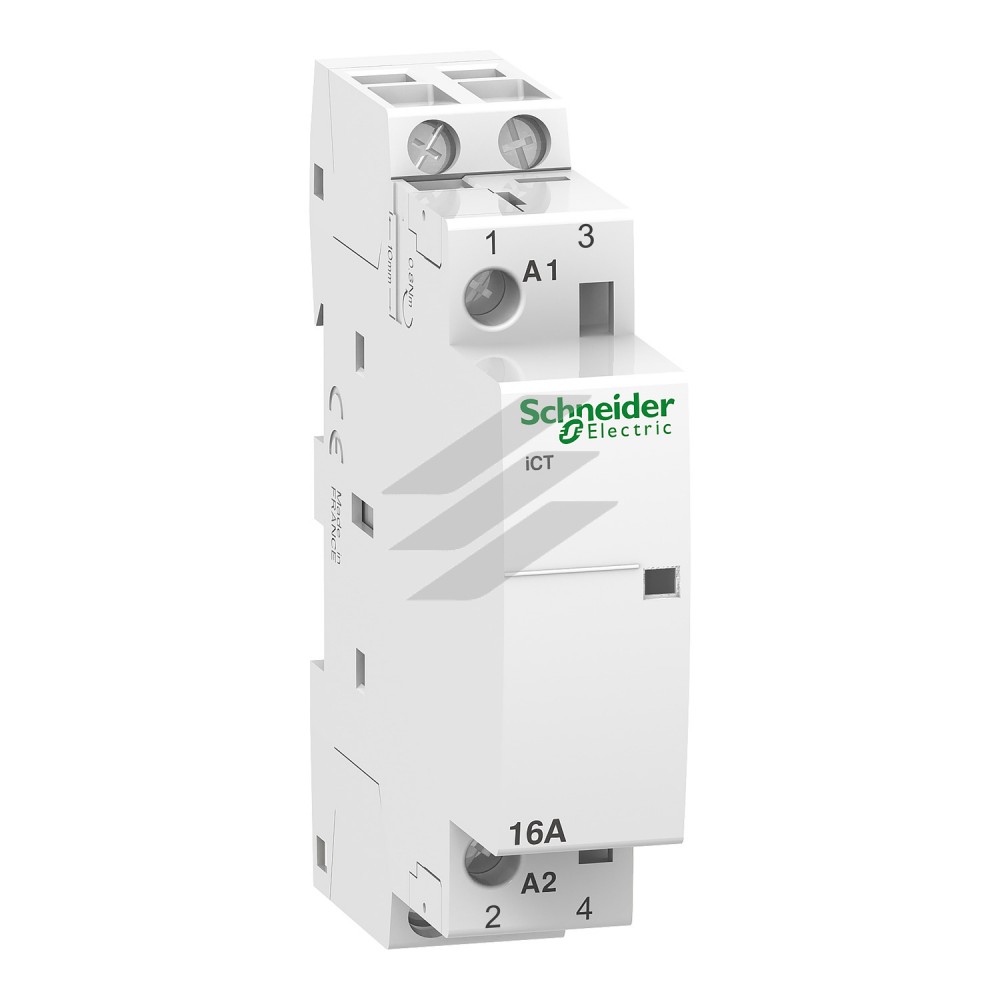

Контактор модульний iCT 16A 2NO 24V ~ 50Гц, Schneider Electric
Acti9 iCT - це модульний контактор. 2Р пристрій дистанційного керування з 2 нормально відкритими контактами. Номінальний струм 16 А для AC-7a і 6 А для AC-7b. Номінальна робоча напруга - 250 В змінного струму. Напруга керування - 24 В. Використовується для ланцюгів управління, дистанційного перемикання невеликих двигунів (вентиляторів, змішувачів) або в системах опалення, вентиляції та кондиціонування повітря. Сумісний з усіма допоміжними пристроями керування Acti9. Відповідає стандарту IEC/EN 61095. Електрична витривалість до 100000 циклів для AC-7A або AC-1, 30000 циклів для AC-7C, AC-7B, AC-3, AC-5A або AC-5B. Максимальна кількість перемикань - 100 на добу. Номінальна напруга ізоляції- 500 В. Номінальна імпульсна витримувана напруга- 4 кВ. Ступінь забруднення - 2. Встановлюється на DIN-рейку. Ширина - 2 кроки по 9 мм. Колір виробу - білий (RAL9003). Розміри: (Ш) 81 мм x (В) 18 мм x (Г) 60 мм. Відповідає стандарту ДСТУ EN 60529, ступінь захисту IP20 і IP40. Робоча температура становить від -5°C до 60°C. Температура зберігання - від -40°C до 70°C.
Головне
| Асортимент продукції | Acti9 |
| Назва продукту | Acti9 iCT |
| Тип виробу або компоненту | Контактор |
| Назва пристрою | iCT |
| Область застосування продукту | Двигун-опалення-освітлення |
| Полюси | 2P |
| [Ie] номінальний робочий струм | 16 А AC-7A
6 А AC-7B |
| Компонування полюсного контакту | 2 NO |
| Тип мережі | Змінний струм |
| Тип керування | Дистанційне керування |
| [Uc] напруга схеми керування | 24 В змінний струм 50 Гц |
Додатково
| Частота мережі | 50 Гц |
| [Ue] номінальна робоча напруга | 250 В змінний струм 50 Гц |
| Максимальна потужність | 1,3 В на 250 В змінний струм |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| Тип сигналу керування | Підтримується |
| Частота перемикання | 100 перемикань в день |
| Місцева сигналізація | Індикатор дії |
| Утримувана споживана потужність [ВА] | 3,8 В·А |
| Пускова потужність [ВА] | 15 В·А |
| Спосіб кріплення | Затисканням |
| Монтажна опора | Симетрична din-рейка 35 мм |
| Кількість модулів Ш = 9 мм | 2 |
| Висота | 81 мм |
| Ширина | 18 мм |
| Глибина | 60 мм |
| Колір | Білий |
| Механічна зносостійкість | 1000000 циклів |
| Електрична зносостійкість | 100000 циклів МЕК/EN 61095 16 А 50 Гц AC-7A
30000 циклів МЕК/EN 61095 6 А 50 Гц AC-7B
30000 циклів МЕК/EN 61095 50 Гц AC-7C
100000 циклів ДСТУ EN 60947-4-1 50 Гц AC-1
30000 циклів ДСТУ EN 60947-4-1 50 Гц AC-3
30000 циклів ДСТУ EN 60947-4-1 50 Гц AC-5a
30000 циклів ДСТУ EN 60947-4-1 50 Гц AC-5b |
| Клеми підключення | Ланцюг управління клеми тунельного типу2 кабель(і) 1,5 мм² жорсткий
Коло подачі живлення клеми тунельного типу1 кабель(і) 1…4 мм² гнучкий
Коло подачі живлення клеми тунельного типу1 кабель(і) 1,5…6 мм² жорсткий
Ланцюг управління клеми тунельного типу1 кабель(і) 1,5…2,5 мм² жорсткий
Ланцюг управління клеми тунельного типу2 кабель(і) 1,5…2,5 мм² гнучкий |
| Момент затягування | Ланцюг управління: 0,8 Н.м
Коло подачі живлення: 0,8 Н.м |
| Сумісність продуктів | IACTs |
| Код сумісності | ICT |
| Сегмент ринку | Малий комерційний
Житловий |
Навколишнє середовище
| Стандарти | МЕК/EN 61095 |
| Рівень шуму | 30 дБ |
| Ступінь захисту | IP20 |
| Ступінь забруднення | 2 |
| Тропічне виконання | 2 відповідно до EN 60947-4-1
2 відповідно до EN 61095
2 відповідно до ДСТУ EN 1095 |
| Відносна вологість | 95 % на 55 °C |
| Висота над рівнем моря | 2000 м |
| Робоча температура навколишнього середови | -5…60 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
Пакувальна одиниця
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 2,000 см |
| Ширина 1 упаковки | 7,000 см |
| Довжина 1 упаковки | 8,500 см |
| Вага 1 упаковки | 115,000 г |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 12 |
| Висота 2 упаковки | 8,400 см |
| Ширина 2 упаковки | 9,800 см |
| Довжина 2 упаковки | 23,300 см |
| Вага 2 упаковки | 1,439 кг |
| Тип 3 упаковки | S03 |
| Кількість одиниць у 3 упаковці | 144 |
| Висота 3 упаковки | 30,000 см |
| Ширина 3 упаковки | 30,000 см |
| Довжина 3 упаковки | 40,000 см |
| Вага 3 упаковки | 17,798 кг |
